Снятие и установка генератора Ваз 2108, Ваз 2109, Ваз 21099, Лада Самара

генератор в сборе ваз 2108, ваз 2109, ваз 21099

1 – крыльчатка вентилятора
2 – генератор
3 – конденсатор
4 – регулятор напряжения в сборе с щеткодержателем
5 – маркировка генератора
6 – кронштейн

Перед началом:

отсоедините провод от клеммы “–” аккумуляторной батареи.

Примечание

Генератор надо снимать вместе с кронштейном, так как вынуть болт крепления генератора Ваз 2109, Ваз 21099, Ваз 2108, Лада Самара к кронштейну мешает лонжерон кузова лада самара.

ПОРЯДОК ВЫПОЛНЕНИЯ

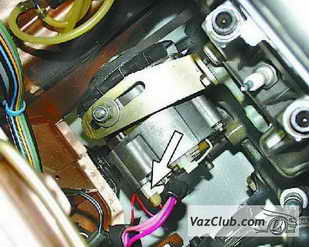

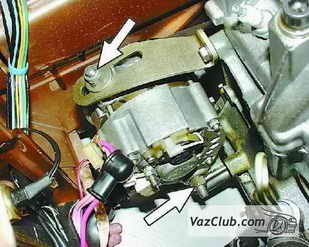

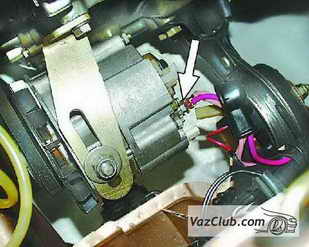

1. Отсоедините колодку с проводом от клеммы генератора ваз 21099.	2. Сдвиньте резиновый чехол, отверните гайку и отсоедините провода от клеммы “ЗО” генератора.	3. Ослабьте регулировочную гайку и нижнюю гайку крепления генератора ваз 2109.

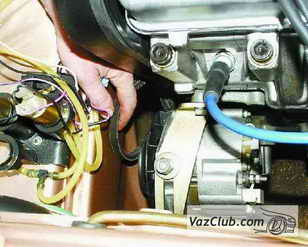

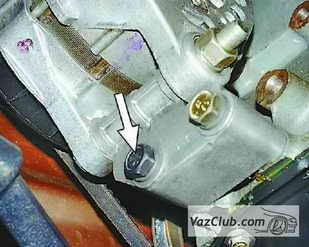

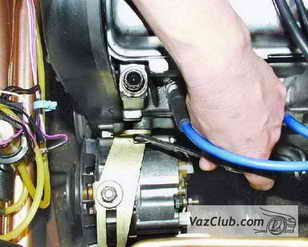

4. Переместите генератор к двигателю и снимите ремень.	5. Отверните болт крепления регулировочной планки.	6. Снизу моторного отсека отверните два болта крепления кронштейна, придерживая генератор.

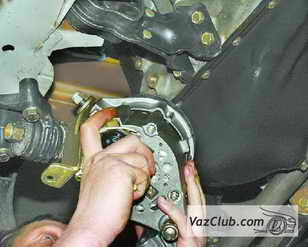

	7. Снимите генератор с автомобиля лада спутник.
	8. Установите генератор ваз 2108, ваз 2109, ваз 21099 в обратном порядке. При креплении кронштейна генератора более длиный болт устанавливается ближе к приводу генератора! После установки отрегулируйте натяжение ремня.
