1. Отверните два винта крепления вентилятора отопителя.
|
2. Снимите вентилятор, выведя его опору из зацепления.
|
3. Отклейте поролоновый уплотнитель с правого кожуха вентилятора.
|
|
|
 |
 |
|
4. Снимите опору с кожуха вентилятора лада самара.
|
5. Подцепив отверткой пластмассовые защелки кожуха вентилятора ваз 2108, ваз 2109, ваз 21099, выведите их из зацепления...
|
6. ...и разъедините части кожуха.
|
|
|
|
|
|
7. Отстегните две пружинные защелки, поддев их отверткой.
|
8. Снимите крышку двигателя.
|
9. Выньте двигатель с крыльчаткой вентилятора лада самара.
|
 |
1 – крыльчатка вентилятора
2 – закладная гайка
3 – щеткодержатель
|
Предупреждение
Не снимайте крыльчатку вентилятора с вала двигателя, чтобы не нарушить балансировку. |
|
|
|
|
|
10. Отверните два винта крепления щеткодержателя.
|
11. Выньте две закладные гайки.
|
12. Снимите щеткодержатель.
|
|
|
|
|
|
13. Осмотрите коллектор. Если он сильно загрязнен или на нем есть царапины, риски, места подгорания – зачистите коллектор мелкой шкуркой. При остальных неисправностях - замените двигатель.
|
14. Выньте пружины из направляющих щеток.
|
15. Вставьте две закладные гайки.
|
|
|
|
|
|
16. Наденьте на вал изоляционную шайбу.
|
17. Осторожно отогните края направляющих.
|

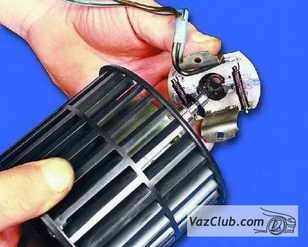

18. Вставьте до упора щетки в направляющие.
|
|
|
|
|
|
19. Установите щеткодержатель на двигатель лада спутник.
|
20. Вставьте пружины щеток в направляющие.
|
21. Загните края направляющих.
|
|
|
|
|
|
22. Наденьте два пружинных зажима на закладные гайки.
|
23. Вставьте двигатель в левый кожух вентилятора.
|
24. Установите крышку двигателя и зафиксируйте его пружинными зажимами (см. примечание).
|
|
|
|
|
|
Примечание
Для удобства установки пружинных зажимов обвяжите их тонкой проволокой, не затягивая ее. При установке крышки двигателя придерживайте зажимы за проволоку, иначе они будут стягиваться с гаек магнитом статора.
|
25. Соедините и защелкните между собой левый и правый кожухи вентилятора. Наденьте на выступы кожухов пластмассовую опору.
|
26. Приклейте к кожуху вентилятора ваз 2109, ваз 21099, ваз 2108, лада самара поролоновый уплотнитель.
|
|
|
|
|
|
27. Перед установкой осмотрите резиновые подушки, замените порванные или потерявшие упругость.
|
28. Обратите внимание, чтобы в подушки были вставлены пластмассовые распорные втулки.
|
