Снятие и установка отопителя Ваз 2108, Ваз 2109, Ваз 21099, Лада Самара
Перед началом:
слейте охлаждающую жидкость и снимите панель приборов.
ПОРЯДОК ВЫПОЛНЕНИЯ
 |
 |
 |
|
1. Ослабьте затяжку хомутов и отсоедините оба шланга от патрубков крана отопителя изнутри салона под панелью приборов.
|

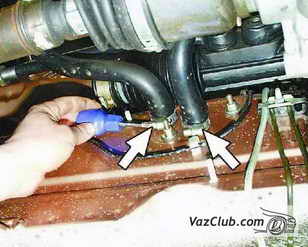

2. Ослабьте затяжку хомутов и отсоедините оба шланга от патрубков крана отопителя в моторном отсеке.
|

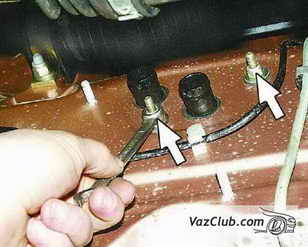

3. Отверните две гайки крепления крана отопителя Ваз 2109, Ваз 21099, Ваз 2108, Лада Самара.
|
 |
 |
 |
|
4. Снимите кран отопителя с щита передка.
|

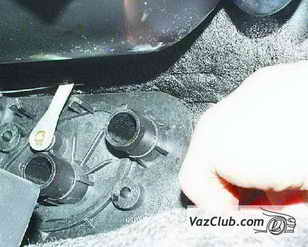

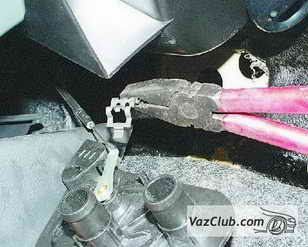

5. Снимите держатель тяги крана отопителя лада самара.
|

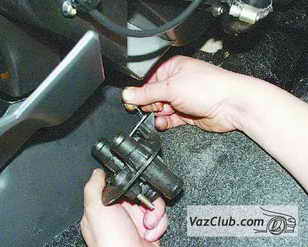

6. Отсоедините тягу от рычага крана отопителя.
|
 |
 |
 |
|

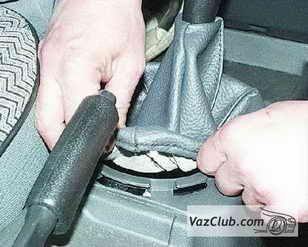

7. Снимите защитный чехол рычага переключения передач с облицовки туннеля пола.
|

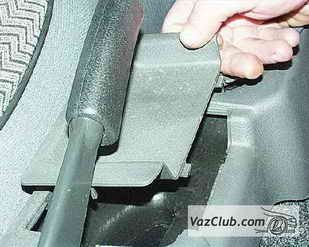

8. Снимите накладку облицовки туннеля пола.
|

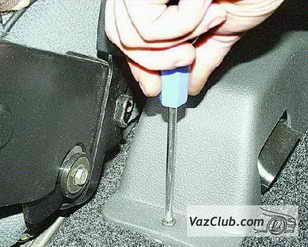

9. Отверните винт крепления облицовки туннеля пола в задней части туннеля.
|
 |
 |
 |
|

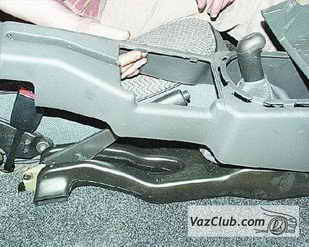

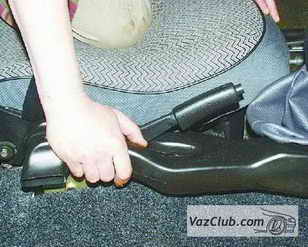

10. Снимите облицовку туннеля пола, сдвинув ее назад.
|
11. Снимите воздуховод внутренней вентиляции, отсоединив его от корпуса отопителя.
|

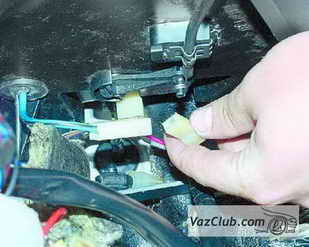

12. Отсоедините провода от электродвигателя отопителя ваз 2108, ваз 2109, ваз 21099.
|
 |
 |
 |
|

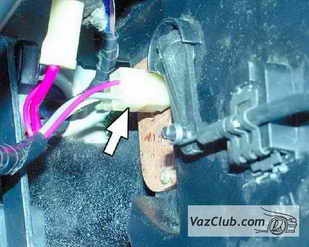

13. Отсоедините провода от резистора отопителя лада спутник.
|

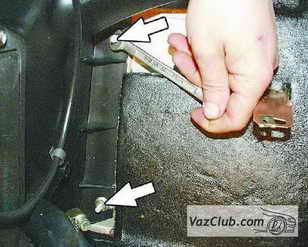

14. Отверните две гайки крепления с правой стороны отопителя.
|

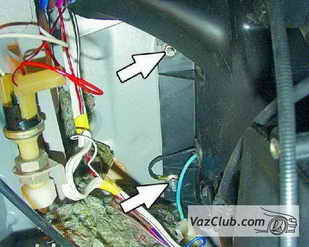

15. Отверните две гайки крепления с левой стороны (под нижней гайкой закреплен провод “массы” отопителя) и снимите отопитель с панелью управления.
|
|
|
