Разборка и сборка выключателя замка зажигания Ваз 2108, Ваз 2109, Ваз 21099, Лада Самара
Примечания
Для проверки выключателя зажигания последовательно устанавливайте ключ в положения, при которых должны замыкаться цепи, указанные в таблице.
При установке ключа в положение “III” должно включаться противоугонное устройство. При повороте ключа из положения “III” в положение “0” противоугонное устройство должно выключаться. Это можно проверить, поворачивая рулевое колесо.
При повторном запуске из положения “I” в положение “II” включается блокировка. Ключ в положение “II” можно повернуть только из положения “0”.
Если есть дефекты, замените контактную группу или выключатель зажигания ваз 2109, ваз 21099, ваз 2108, лада самара.
|
Положение ключа
|
Контакты под напряжением
|
Включаемые цепи
|
|
“0”–выключено
|
30 и 30/1
|
—
|
|
“I”–зажигание
|
30–INT
|
Наружное освещение. Освещение приборов. Сигнализация дальним светом фар
|
|
30/1–15/1
|
Обмотка возбуждения генератора. Система зажигания. Очиститель ветрового стекла. Блок управления электромагнитным клапаном холостого хода карбюратора. Указатели поворота. Свет заднего хода. Контрольные приборы
|
|
30/1–15/2
|
Ближний и дальний свет фар. Противотуманный свет. Фароочистители. Очиститель заднего стекла. Обогрев заднего стекла. Омыватель. Вентилятор отопителя. Вентилятор системы охлаждения двигателя
|
|
“II”–стартер
|
30–INT
|
См. положение I
|
|
30/1–15/1
|
См. положение I
|
|
30–50
|
Стартер
|
|
“III”–стоянка
|
30–INT
|
См. положение I
|
|
30/1–P
|
Стояночный свет
|
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
|
|
|
1. Отверните шесть винтов крепления нижнего кожуха рулевой колонки ваз 21099.
|

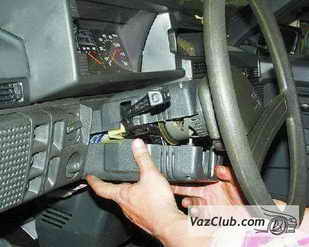

2. Снимите нижний кожух рулевой колонки...
|

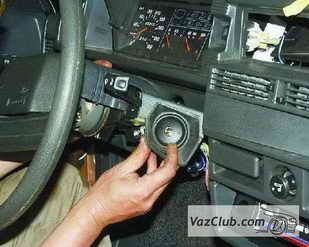

3. ...и облицовку замка зажигания ваз 2108, ваз 2109, ваз 21099.
|
|
|
|
|
|

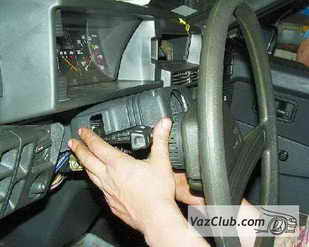

4. Снимите верхний кожух рулевой колонки.
|

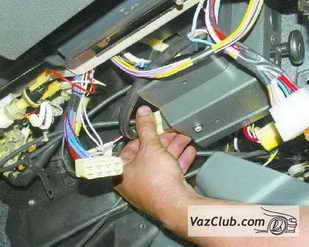

5. Отсоедините колодку с проводами выключателя зажигания от жгута проводов.
|

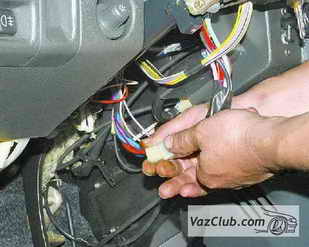

6. Отсоедините колодку с проводами выключателя зажигания от реле зажигания лада спутник.
|
|
|
|
|
|

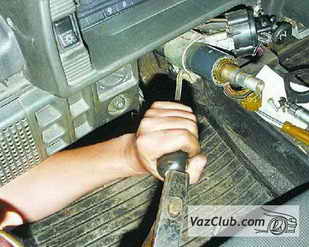

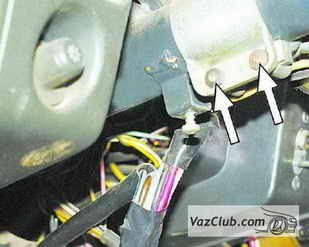

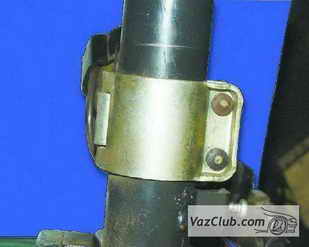

7. Вставьте ключ в выключатель зажигания ваз 2109 и поверните его в положение “0”, чтобы выключить противоугонное устройство. Отверните четыре болта крепления (два болта расположены сверху колонки). Снимите скобу и выключатель зажигания лада самара (см. примечания 1 и 2).
|
Примечание 1
Если головки болтов срезаны, болты необходимо высверлить или вывернуть с помощью отвертки и молотка.
|
Примечание 2
На части автомобилей устанавливается выключатель зажигания, крепящийся двумя болтами. В верхней части скобы есть прорезь, в которую входит крючок на корпусе выключателя зажигания.
|
|
|
|
|
|

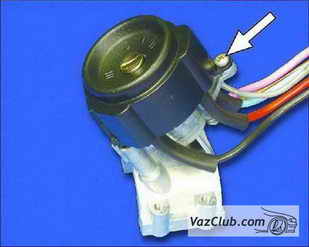

8. Отверните винт крепления облицовки выключателя.
|
9. Снимите облицовку выключателя, отжав отверткой две пластмассовые защелки.
|

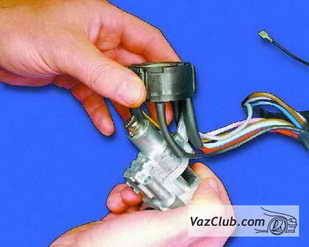

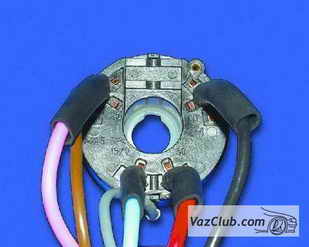

10. Снимите контактную группу.
|
|
11. Сборка и установка выключателя зажигания ваз 2108 производится в обратном порядке.
|
|
|
