Cнятие и установка рулевой колонки Ваз 2108, Ваз 2109, Ваз 21099, Лада Самара

Отсоедините провод от “минусовой” клеммы аккумуляторной батареи. Установите колеса в положение движения автомобиля ваз 2108, ваз 2109, ваз 21099 по прямой.

Рекомендуется снять рулевое колесо.

Примечание

Если вы не предполагаете разбирать рулевую колонку, то подрулевые переключатели и выключатель зажигания можно не снимать.

Если болты крепления выключателя зажигания срезаны, удобнее снимать выключатель на снятой колонке.

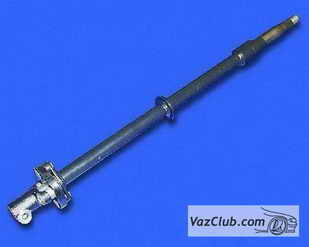

муфта вала рулевого управления ваз 2108, ваз 2109, ваз 21099

Муфта вала рулевого управления:

1 – заклепки
2 – резиновые втулки
3 – вал рулевого управления
4 – фланец соединительной муфты



ПОРЯДОК ВЫПОЛНЕНИЯ
крепление рулевой колонки кожух колонки облицовка выключателя зажигания лада самара

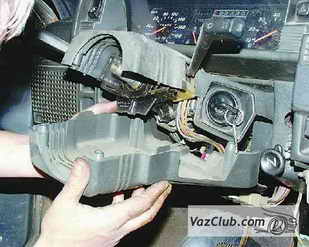

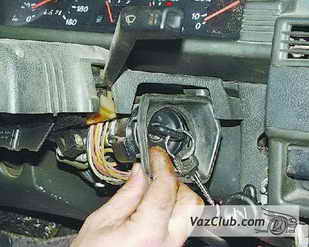

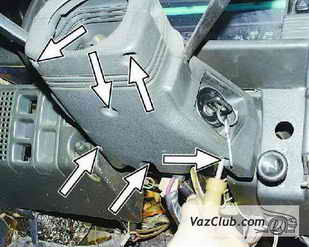

1. Отверните шесть винтов крепления нижнего кожуха рулевой колонки. 2. Снимите нижний кожух рулевой колонки. 3. Снимите облицовку выключателя зажигания ваз 21099.
снятие рулевой колонки лада спутник крепление переключателей провода переключателей ваз 2108

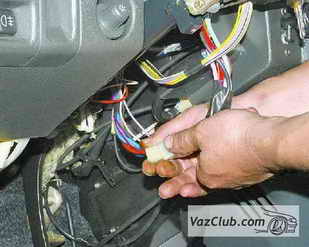

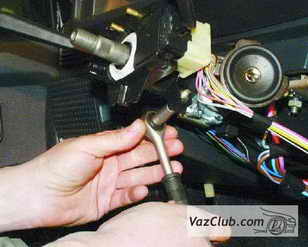

4. Снимите верхний кожух рулевой колонки Ваз 2109, Ваз 21099, Ваз 2108, Лада Самара. 5. Ослабьте затяжку болта крепления основания подрулевых переключателей ваз 2109. 6. Отсоедините колодку с проводами от переключателя стеклоочистителей и омывателя.
переключатели рулевого управления рулевая колонка ваз 2109 провода зажигания

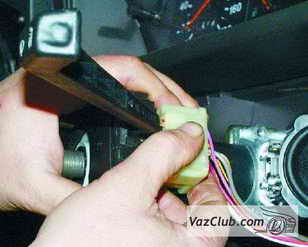

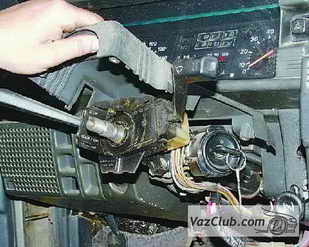

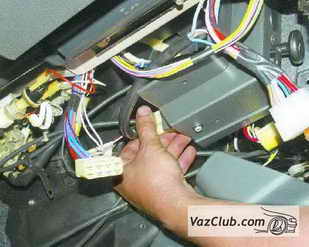

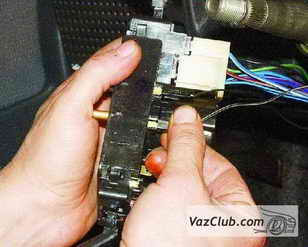

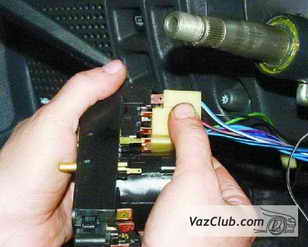

7. Снимите основание переключателей с вала рулевого управления и отсоедините две колодки с проводами от контактов звукового сигнала. 8. Отсоедините колодку с проводами от переключателя указателей поворота и света фар. 9. Отсоедините колодку с проводами выключателя зажигания от жгута проводов.
отсоединяем провода от реле снятие колонки ваз 21099 болт фланца муфты вала

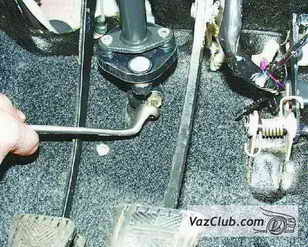

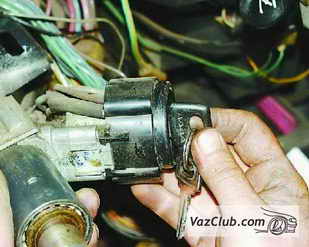

10. Отсоедините колодку с проводами от реле зажигания. 11. Вставьте ключ в выключатель зажигания и поверните его в положение “0”. Отверните четыре болта крепления и снимите скобу и выключатель зажигания. 12. Отверните стяжной болт фланца соединительной муфты вала рулевого управления ваз 2108.
болты крепления колонки к кузову вал рулевого управления ваз 2108 труба рулевой колонки

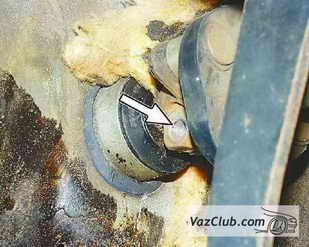

13. Отверните два болта и две гайки крепления рулевой колонки лада самара к кронштейну кузова и снимите рулевую колонку. Если кронштейн крепится болтами со срезанными головками (как на выключателе зажигания), то болты надо высверлить.

14. Выньте вал рулевого управления из трубы рулевой колонки. Замените вал рулевого управления в следующих случаях:

а) если резиновые втулки муфты потрескались, расслоились или потеряли упругость;
б) если ослабли заклепочные соединения;
в) если повреждены либо изношены шлицы и (или) резьба.

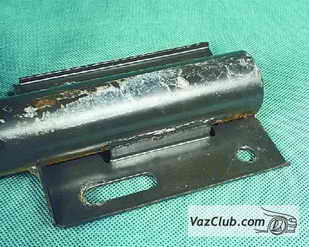

15. Проверьте место соединения кронштейна с трубой. Если есть трещины, замените трубу рулевой колонки.
установка рулевой колонки 16. Установите рулевую колонку лада спутник в порядке, обратном снятию. Перед установкой убедитесь, что лыска на валу приводной шестерни механизма рулевого управления и отверстие под стяжной болт на валу совпадают.
