Механизм рулевого управления Ваз 2108, Ваз 2109, Ваз 21099, Лада Самара
Примечание
Установите колеса в положение движения автомобиля лада самара по прямой.
Защитный чехол можно заменить, не снимая механизм рулевого управления с автомобиля.
Для облегчения установки резиновых подушек смочите их мыльным раствором.
ПОРЯДОК ВЫПОЛНЕНИЯ
 |
 |
 |

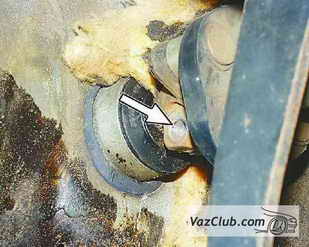

| 1. Изнутри салона отверните стяжной болт фланца соединительной муфты вала рулевого управления. |

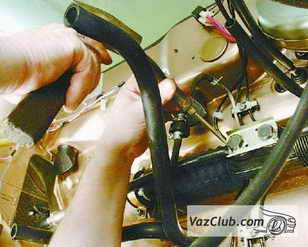

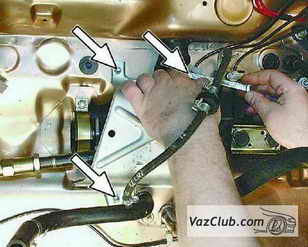

2. Изнутри моторного отсека отверните три гайки крепления и снимите защитный кожух. |

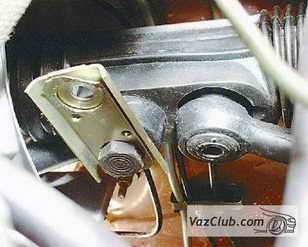

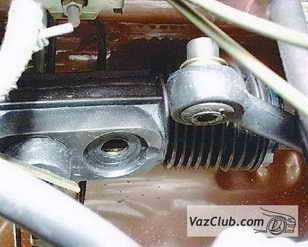

3. Расконтрите болты крепления обеих рулевых тяг к рулевому механизму Ваз 2109, Ваз 21099, Ваз 2108, Лада Самара, отогнув отверткой концы стопорной пластины. |
 |
 |
 |

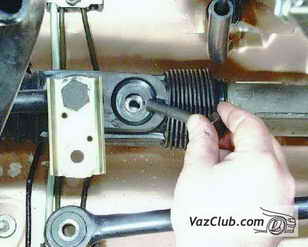

| 4. Ослабьте затяжку обоих болтов, а затем отверните болт крепления рулевой тяги. |
5. Поверните соединительную пластину так, чтобы можно было отсоединить тягу от рулевого механизма ваз 21099. |
6. Отсоедините рулевую тягу от механизма рулевого управления. |
 |
 |
 |
| 7. Заверните болт крепления тяги в механизм лада спутник, чтобы не сместилась рейка. |
8. Отверните другой болт крепления и отсоедините вторую тягу. Заверните болт. |

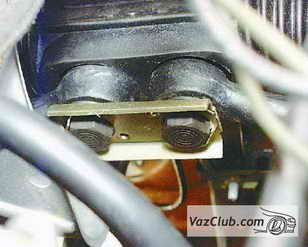

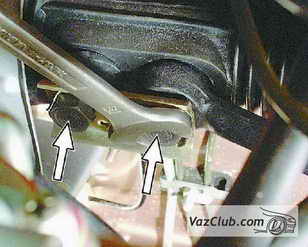

9. Отверните по две гайки крепления механизма рулевого управления ваз 2108 с обеих сторон и отсоедините вал приводной шестерни механизма от вала рулевого управления. |
 |
 |
 |

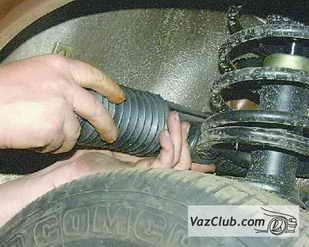

| 10. Выньте механизм рулевого управления ваз 2109 через отверстие под рулевую тягу в нише правого колеса. |

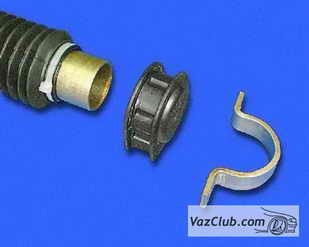

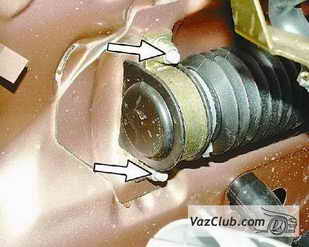

11. Замените порванные, потрескавшиеся или потерявшие упругость подушки и защитный чехол. |

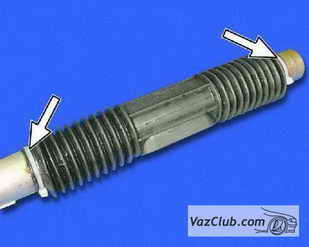

12. Для замены защитного чехла перекусите пластмассовые хомуты (они одноразовые). |
 |
 |
|
| 13. Установите механизм рулевого управления ваз 2108, ваз 2109, ваз 21099 в порядке, обратном снятию. Перед установкой убедитесь, что лыска на валу приводной шестерни механизма рулевого управления и отверстие под стяжной болт на валу совпадают. |
14. После установки не забудьте законтрить болты крепления тяг, загнув концы стопорной пластины. |
|
|
