Cнятие и установка заднего тормозного механизма Ваз 2108, Ваз 2109, Ваз 21099, Лада Самара

Предупреждения

Ослабляйте и затягивайте болты крепления колеса только на автомобиле лада самара, стоящем на земле. Момент затяжки болтов 65–95 Н·м (6,5–9,5 кгс·м).

Применение для очистки тормозов бензина, дизельного топлива или каких-либо других минеральных растворителей недопустимо.

При установке старых колодок замена передней и задней колодок между собой, а также между левым и правым колесом недопустима. Это может привести к неравномерному торможению.

Комплекты тормозных колодок Ваз 2109, Ваз 21099, Ваз 2108, Лада Самара необходимо заменить одновременно с обеих сторон автомобиля.

Если уровень тормозной жидкости в бачке находится на отметке "MAX" или приближается к ней, то откачайте из бачка часть жидкости. Иначе она польется через край при установке новых колодок.

Примечание

При замене колодок также осмотрите тормозной барабан. Замерьте штангенциркулем диаметр рабочей поверхности барабана. Предельно допустимый диаметр барабана 201,5 мм. Если диаметр равен или больше предельно допустимого, замените барабан. При наличии рисок барабан можно расточить до диаметра 201 мм. Рекомендуется одновременно заменять барабаны с обеих сторон.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Включите первую передачу и установите под передние колеса упорные бруски. Поднимите и установите на опоры заднюю часть автомобиля. Снимите колесо.
2. Промойте с моющим средством и высушите тормозной механизм Лада Самара, Ваз 21099, Ваз 2109, Ваз 2108.

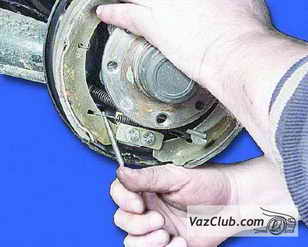

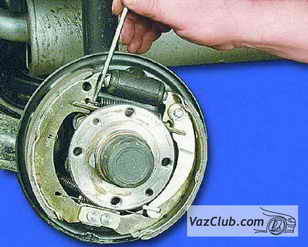

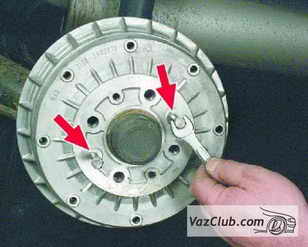

3. Отверните два направляющих штифта.	4. Снимите тормозной барабан. Если у вас возникнут трудности со снятием, вверните два болта М8 в резьбовые отверстия барабана и, равномерно их ввертывая, спрессуйте барабан ваз 21099.	5. Снимите верхнюю стяжную пружину с помощью бородка или плоскогубцев.

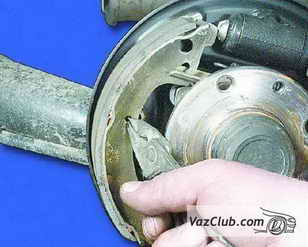

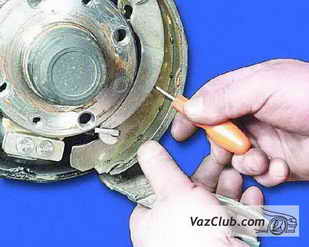

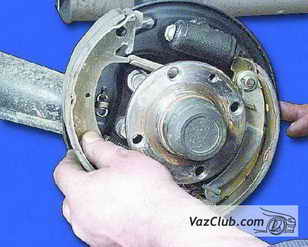

6. Снимите нижнюю стяжную пружину с помощью бородка или плоскогубцев.	7. Снимите направляющую пружину передней колодки и...	8. ...снимите переднюю колодку ваз 2108.

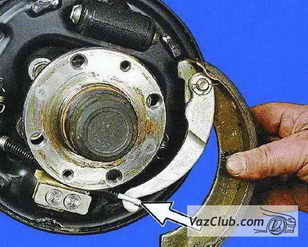

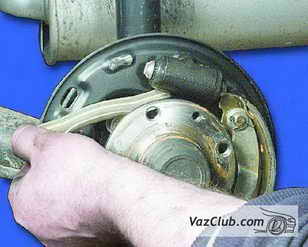

9. Снимите разжимную планку.	10. Снимите направляющую пружину задней колодки.	11. Снимите заднюю колодку, отсоединив приводной рычаг от наконечника троса стояночного тормоза ваз 2108, ваз 2109, ваз 21099.

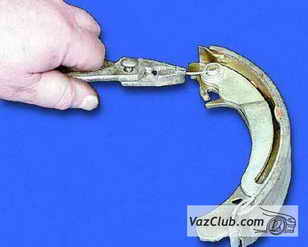

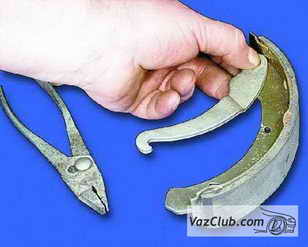

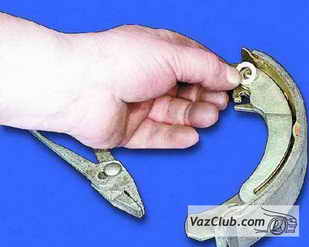

12. Снимите шплинт с задней колодки.	13. Снимите опорную шайбу.	14. Надавите на палец и снимите приводной рычаг с колодки. Выньте из колодки палец.

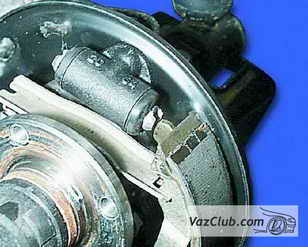

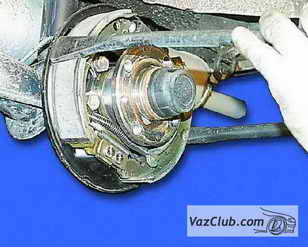

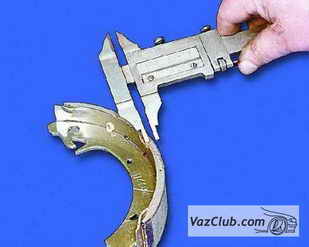

15. Проверьте толщину и состояние фрикционных накладок тормозных колодок.	16. Установите новые колодки в обратном порядке. При установке вставьте верхние носки колодок в пазы поршня.	17. Сведите перед установкой барабана тормозные колодки двумя монтировками и установите барабан в порядке, обратном снятию.
18. Установите колесо и опустите автомобиль ваз 2109 на землю. Затем нажмите несколько раз на педаль тормоза лада спутник для установки поршня в рабочее положение. Проверьте уровень тормозной жидкости в бачке и при необходимости добавьте до нормы.
