Педали сцепления и тормоза в разборном виде:
1 - ось педалей
2 - втулки оси
3 - оттяжная пружина педали сцепления
4 - оттяжная пружина педали тормоза
5 - стопорная скоба
6 - педаль тормоза
7 - дистанционная втулка
8 - педаль сцепления
|
Предупреждения
Если в педалях сцепления ваз 2108, ваз 2109, ваз 21099 или тормоза имеется большой люфт, значит изношены втулки оси педалей и их надо заменить.
Если нужно, замените также сломанные или растянутые оттяжные пружины педалей.
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
|
|
|

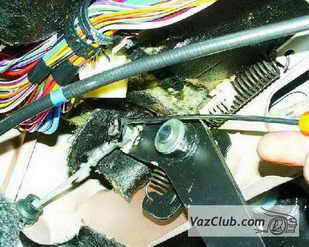

1. Снимите стопорную скобу с пальца педали сцепления ваз 21099.
|

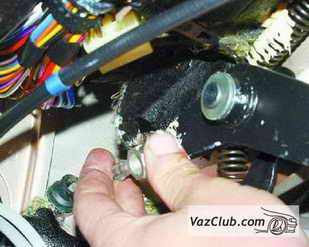

2. Отсоедините наконечник троса от педали сцепления.
|

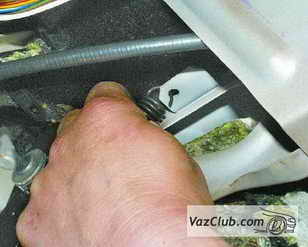

3. Отсоедините оттяжную пружину педали сцепления ваз 2109 от кронштейна.
|
|
|
|
|
|
4. Снимите стопорную скобу с пальца педали тормоза.
|
5. Выньте палец педали тормоза лада самара.
|

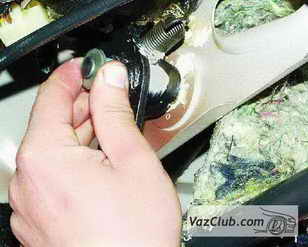

6. Отсоедините оттяжную пружину педали тормоза ваз 2108 от кронштейна.
|
|
|
|
|
|
7. Снимите стопорную скобу с оси педалей.
|

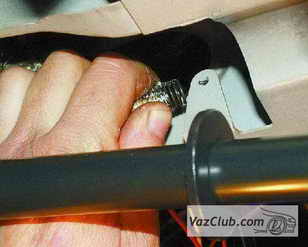

8. Вытяните ось педалей из кронштейна...
|
9. ...и снимите с оси педаль тормоза с дистанционной втулкой.
|
|
|

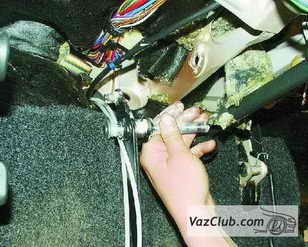

10. Окончательно выньте ось из кронштейна вместе с педалью сцепления лада спутник. Снимите педаль с оси и выньте втулки.
|
11. Установите педали в обратном порядке, предварительно смазав трущиеся детали смазкой Литол-24 или ЛСЦ-15. |
|
