Снятие телескопической стойки

Инструкции по ремонту подвески, руководство по разборке и сборке элементов подвески автомобиля лада 2108, снятию и установке пыльника, подшипника подвески ваз 21099, ваз 2108, ваз 2109. Проверка и ремонт ходовой автомобиля лада 2108 своими руками. Инструкции по обслуживанию и замене узлов ходовой лада 2109, передней и задней подвески лада 21099.

Снятие телескопической стойки Ваз 2108, Ваз 2109, Ваз 21099, Лада Самара

Передняя подвеска:

1 - телескопическая стойка
2 - кронштейн растяжки
3 - растяжка
4 - рычаг передней подвески
5 - шаровой шарнир рычага
6 - поворотный кулак
7 - стойка стабилизатора поперечной устойчивости
8 - штанга стабилизатора поперечной устойчивости

Примечание

снятие амортизатора лада самара лада спутник

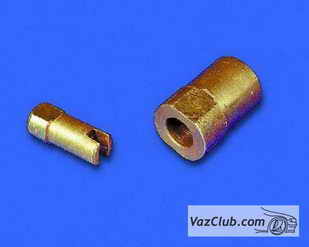

Специальный ключ для гайки верхнего крепления амортизатора. Без него довольно трудно ослабить гайку.

Предупреждение

Ослабляйте и затягивайте болты крепления колеса только на автомобиле лада самара, стоящем на земле. Момент затяжки болтов 65–95 Н·м (6,5–9,5 кгс·м).

ПОРЯДОК ВЫПОЛНЕНИЯ

		3. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры ("башмаки") под задние колеса. Приподнимите домкратом переднюю часть автомобиля и установите ее на опоры. Снимите колесо (см. предупреждение).

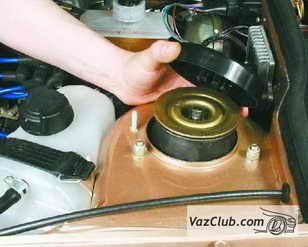

1. Снимите защитный колпак верхнего крепления стойки ваз 2109.	2. Ослабьте гайку верхнего крепления штока амортизатора ваз 2108, ваз 2109, ваз 21099 специальным ключом (см. примечание).

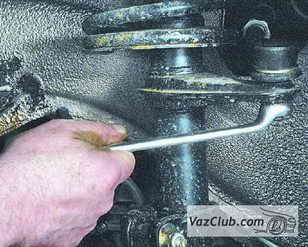

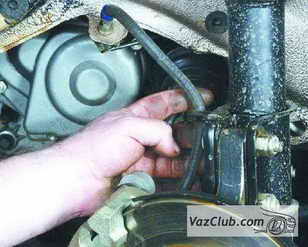

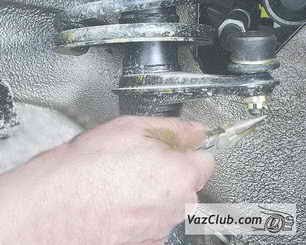

4. Выньте шплинт гайки крепления шарового шарнира рулевой тяги к поворотному рычагу.	5. Отверните гайку крепления шарового шарнира рулевой тяги и выпрессуйте палец шарнира из поворотного рычага.	6. Выньте из кронштейна резиновый уплотнитель вместе с тормозным шлангом.

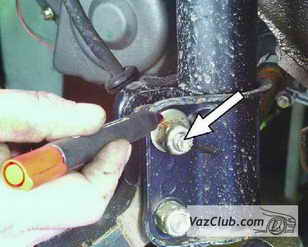

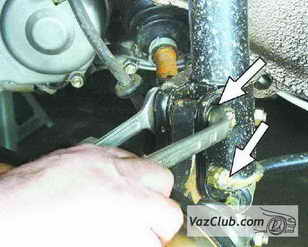

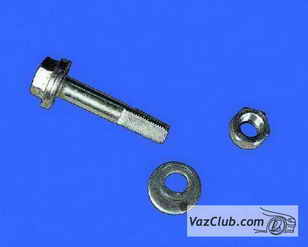

7. Промаркируйте положение эксцентрика (верхний болт) относительно скобы стойки.	Примечание Болт с эксцентриком нижнего крепления передней стойки лада спутник.	8. Отверните две гайки и выньте оба болта крепления.

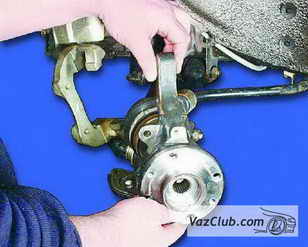

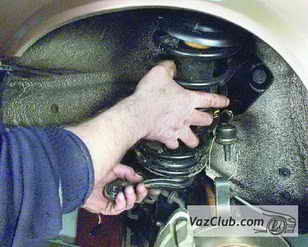

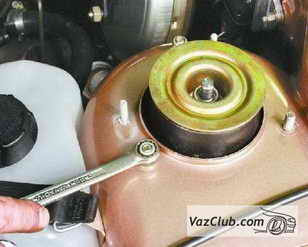

9. Выведите проушину поворотного кулака из скобы стойки.	10. Отверните три гайки верхнего крепления стойки ваз 2108.	11. Выньте стойку вниз через нишу колеса.
