Снятие и установка ресивера и коллекторов двигателя Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка

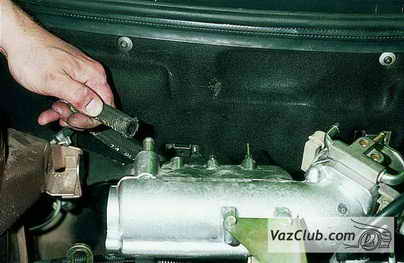

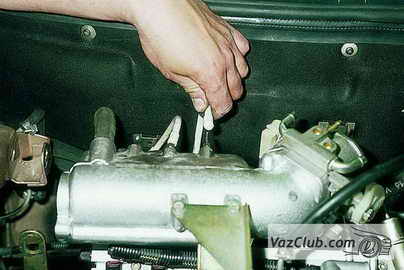

шланг вакуумного усилителяОтсоединяем от ресивера шланги вакуумного усилителя, …

регулятор давления топлива...электропневмоклапана и регулятора давления топлива в топливной рампе.

Ресивер можно снять без дроссельного узла – в этом случае отсоединяем дроссельный узел ваз 2110 (см. Снятие дроссельного узла).
Если ресивер снимаем в сборе с дроссельным узлом, то отсоединяем от дроссельного узла ваз 2111 все шланги и разъемы датчика положения дроссельной заслонки и регулятора холостого хода.

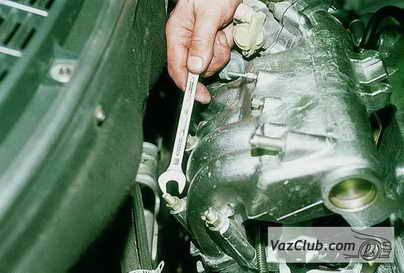

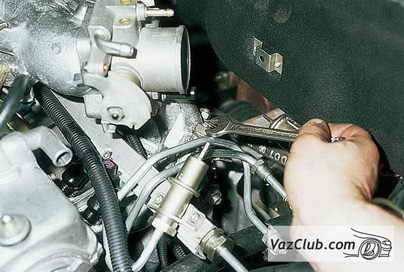

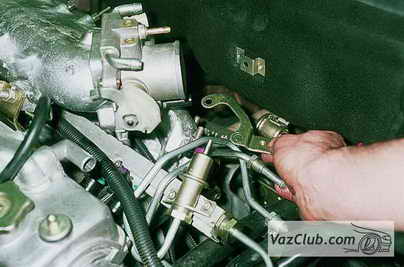

крепление топливных трубок ваз 2110Ключом "на 13" отворачиваем две гайки крепления к ресиверу кронштейна топливных трубок ваз 2111.

кронштейн ресивера ваз 2111Снимаем кронштейн.

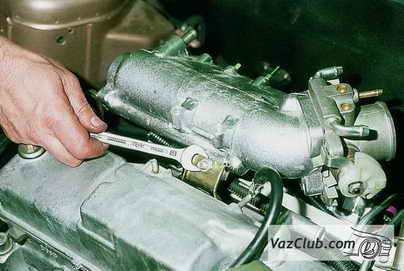

крепление ресивера ваз 2112Ключом "на 13" отворачиваем гайку крепления ресивера ваз 2111 к кронштейну...

крепление к впускному коллектору...и пять гаек крепления к впускному коллектору.

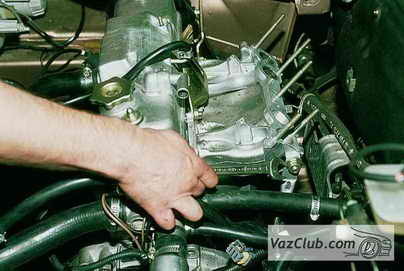

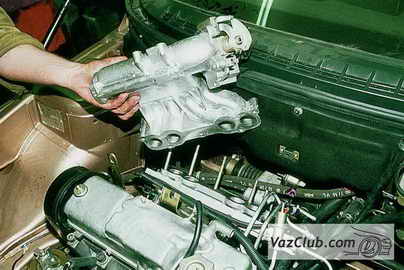

ресивер ваз 2110, ваз 2111, ваз 2112Снимаем ресивер ваз 2112...

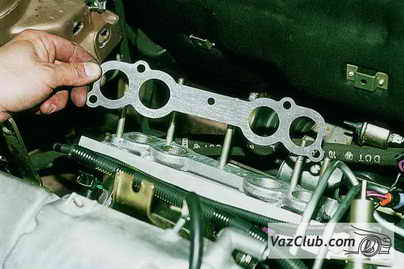

снятие прокладки...и прокладку.

Снимаем с впускного коллектора рампу (см. Снятие топливной рампы двигателя ВАЗ 2111).

кронштейн впускного коллектораКлючом "на 17" отворачиваем гайку крепления левого кронштейна впускного коллектора...

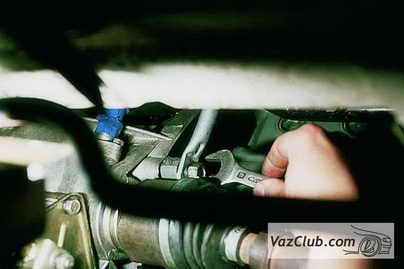

крепление кронштейна...и ослабляем нижний болт крепления левого кронштейна.

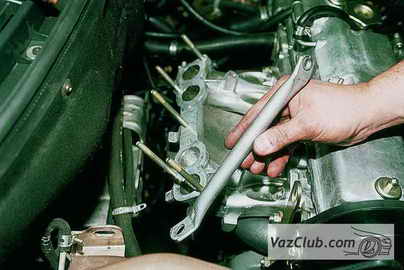

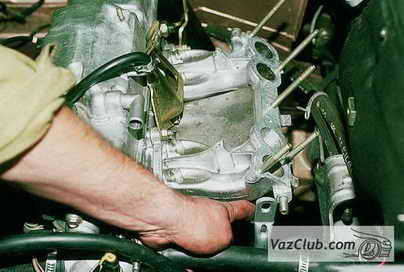

впускной коллектор ваз 2110Отводим кронштейн от впускного коллектора.

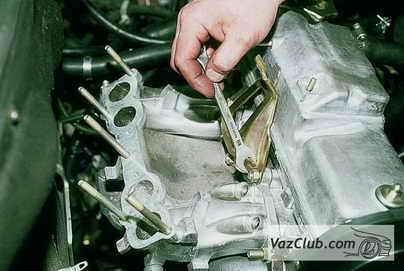

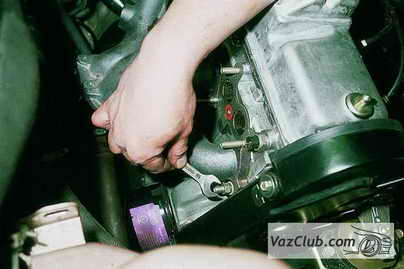

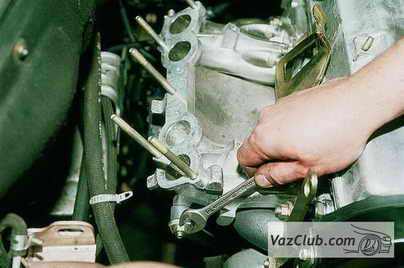

кронштейн блока цилиндров ваз 2111Ключом "на 13" отворачиваем гайку верхнего крепления правого кронштейна коллектора и отворачиваем нижний болт крепления кронштейна к блоку цилиндров ваз 2112.

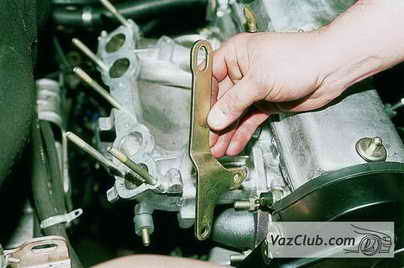

снятие и установка коллектора ваз 2112Снимаем кронштейн.

крепление рымаКлючом "на 13" отворачиваем две гайки крепления рыма.

снятие и установка рыма ваз 2110, ваз 2111, ваз 2112Снимаем рым ваз 2110.

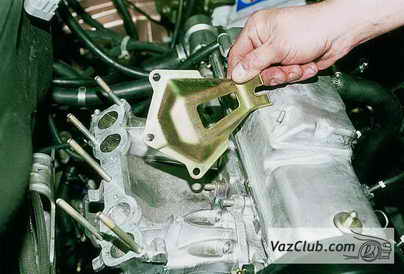

крепление ресивера ваз 2111, ваз 2110, ваз 2112Ключом "на 13" отворачиваем три гайки крепления кронштейна ресивера...

кронштейн ваз 2112, ваз 2111, ваз 2110...и снимаем кронштейн.

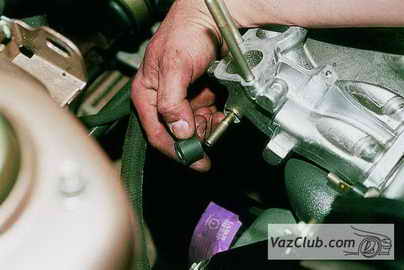

шпилька впускного коллектораСнимаем со шпильки впускного коллектора втулку.

Отсоединяем приемную трубу от выпускного коллектора ваз 2112 и кронштейна.
Снимаем приемную трубу со шпилек выпускного коллектора.

труба насосаКлючом "на 13" отворачиваем верхнюю и ослабляем нижнюю гайки планки подводящей трубы насоса охлаждающей жидкости...

снятие планки...и снимаем планку.

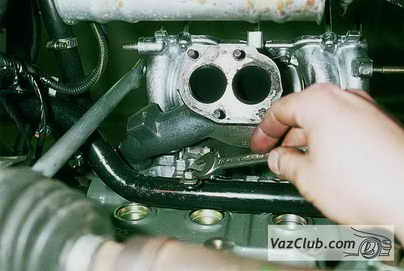

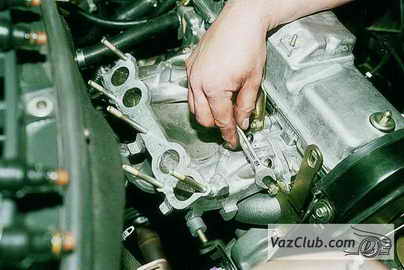

Отвернув ключом "на 13" одну гайку снизу и две по бокам...

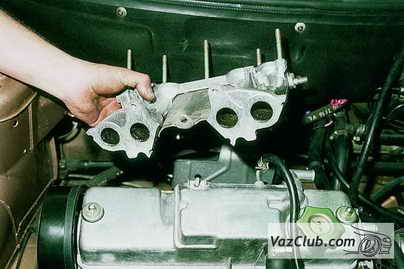

впускной коллектор...снимаем впускной коллектор ваз 2110.

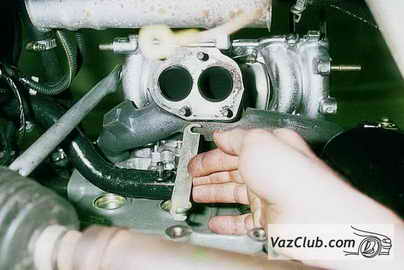

гайкиОтвернув еще две гайки,…

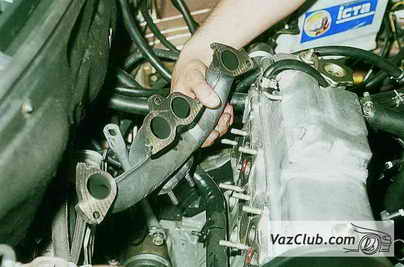

выпускной коллектор...снимаем выпускной коллектор...

разъем головки блокаРазъем коллекторов и головки блока уплотнен двумя прокладками.

Сборку производим в обратной последовательности, при этом все прокладки заменяем новыми
