Снятие и установка датчика положения дроссельной заслонки Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка

При выключенном зажигании отсоединяем электрический разъем датчика ваз 2112.

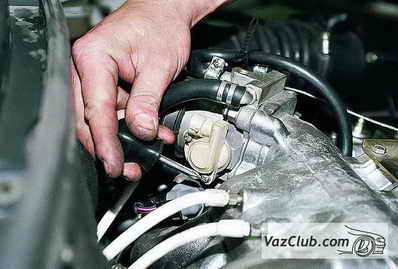

Крестообразной отверткой отворачиваем два винта крепления датчика ваз 2110 к дроссельному узлу…

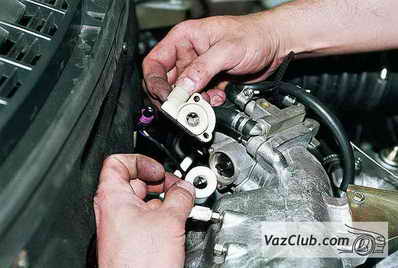

…и снимаем датчик с прокладкой.

Устанавливаем датчик на дроссельный узел ваз 2111 в обратной последовательности. При этом дроссельная заслонка должна находиться в закрытом положении.

Винты затягиваем моментом 2 Н•м.

Датчик положения дроссельной заслонки (ДПДЗ)

Установлен на оси дроссельной заслонки и представляет собой потенциометр. На один конец его обмотки подается стабилизированное напряжение +5 В, а другой соединен с "массой". С третьего вывода потенциометра (ползунка) снимается сигнал для контроллера.

Для проверки датчика включите зажигание 2112 и измерьте напряжение между "массой" и выводом ползунка (не отключайте разъем – провода можно проколоть тонкими иглами, подключенными к выводам вольтметра) - оно должно быть не более 0,7 В.
Поворачивая рукой пластмассовый сектор, полностью откройте дроссельную заслонку ваз 2112 и вновь измерьте напряжение - оно должно быть более 4 В.
Выключите зажигание, отсоедините разъем, подключите омметр между выводом ползунка и любым из двух оставшихся.
Медленно поворачивайте сектор рукой, следя за показаниями стрелки.
На всем диапазоне рабочего хода скачков быть не должно. Иначе замените датчик 2110.

При выходе из строя ДПДЗ ваз 2111 его функции берет на себя датчик массового расхода воздуха. При этом обороты хода не опускаются ниже 1500 мин -1.
