Снятие и установка контроллера, реле и предохранителей Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка

Отсоединяем "минусовой" провод от аккумулятора.
Снимаем правый щиток облицовки тоннеля пола.

Поддеваем отверткой запорную скобу разъема контроллера (для наглядности панель приборов снята).

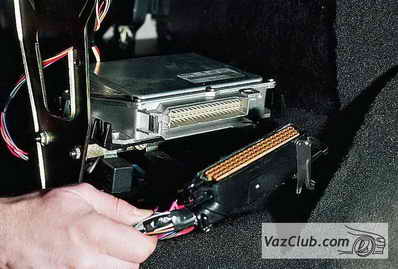

Отсоединяем разъем жгута проводов от контроллера ваз 2111.

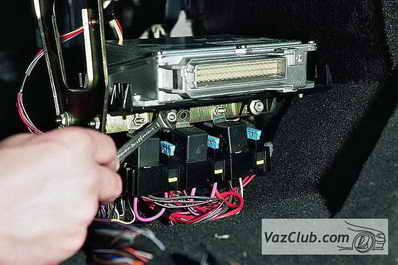

Ключом "на 10" ослабляем три гайки крепления изоляционной проставки к кронштейну.

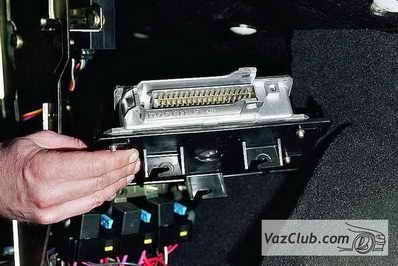

Сдвигая контроллер вперед и вверх, вынимаем его вместе с изоляционной проставкой.

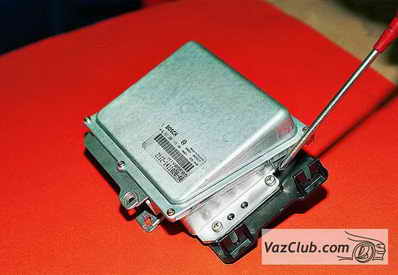

Крестообразной отверткой отворачиваем четыре винта крепления контроллера к проставке и снимаем контроллер.

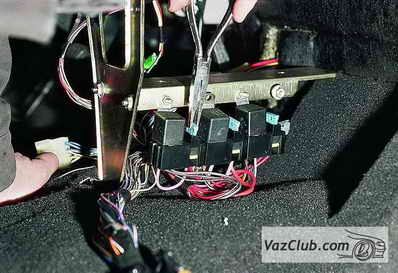

Щипцами вынимаем предохранители системы управления двигателем ваз 2112.

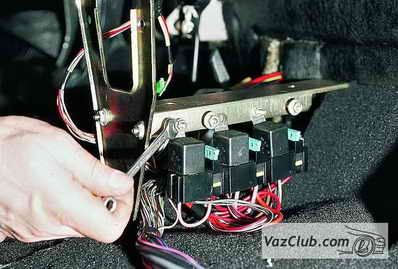

Отвернув ключом "на 10" гайки крепления, …

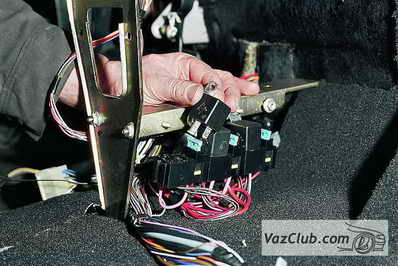

…снимаем реле системы управления двигателем.

Устанавливаем реле и контроллер в обратной последовательности.

Предохранители и реле системы впрыска

Три предохранителя ваз 2111 (на 15 А каждый) и три реле системы впрыска (главное, электробензонасоса и электровентилятора системы охлаждения ваз 2111) находятся под консолью панели приборов рядом с контроллером.

Один предохранитель защищает цепь питания системы впрыска (вход неотключаемого напряжения), второй – контакты главного реле, третий – контакты реле электробензонасоса. На системах впрыска ранних выпусков назначение предохранителей может быть иным.

Кроме предохранителей предусмотрена плавкая вставка на конце красного провода, присоединяемого к клемме "+" аккумуляторной батареи ваз 2110, выполненная в виде отрезка черного провода сечением 1 мм2 (сечение основного провода – 6 мм2).

Силовые контакты главного реле замыкаются при включении зажигания ваз 2110. После этого "плюс" подается к обмоткам реле электробензонасоса и электровентилятора системы охлаждения (включение реле – по команде контроллера), клапану продувки адсорбера и форсункам (их включение – также по команде контроллера), датчикам системы впрыска.

Питание к контактам реле электровентилятора подается через предохранитель в монтажном блоке ваз 2110.
