Снятие и установка датчика детонации Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка

На двигателях ВАЗ 2111 могут быть установлены два типа датчиков: одноконтактный и двухконтактный.

Для снятия двухконтактного датчика отсоединяем электрический разъем при выключенном зажигании ваз 2112 (для наглядности операцию выполняем на демонтированном двигателе).

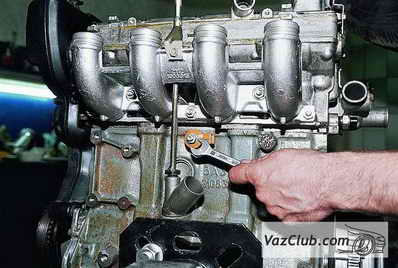

Ключом "на 13" отворачиваем гайку крепления датчика…

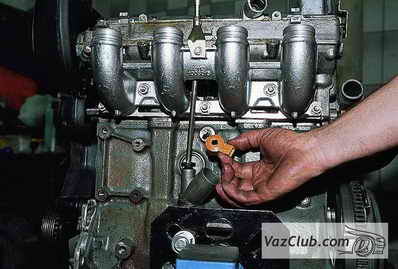

…и снимаем шайбу и датчик со шпильки.

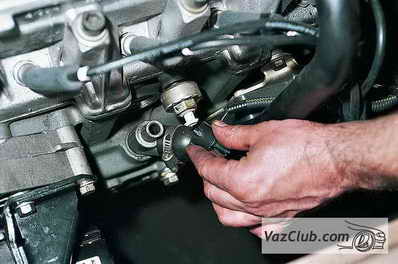

Чтобы снять одноконтактный датчик детонации ваз 2112, отсоединяем электрический разъем.

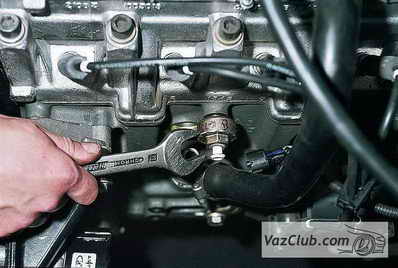

Ключом "на 22" отворачиваем датчик…

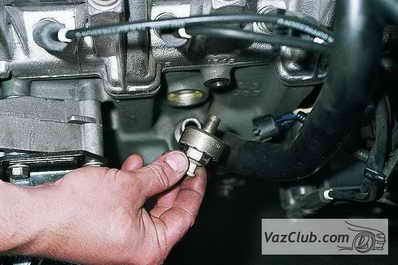

…и снимаем его.

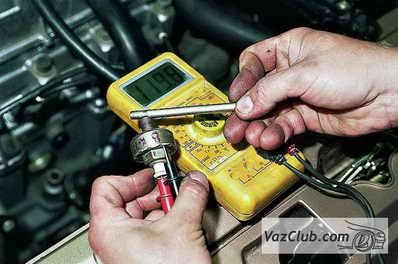

Для проверки датчика подсоединяем к его контакту и корпусу тестер.

Слегка постукивая оправкой из мягкого металла по резьбовой части датчика, измеряем импульс напряжения. В зависимости от интенсивности ударов у исправного датчика импульс напряжения меняется в пределах 40–200 мВ.

Устанавливаем датчик в обратной последовательности.

Момент затяжки 20–25 Н•м.

Датчик детонации

Одноконтактный датчик детонации ввернут в верхнюю часть блока цилиндров ваз 2110, двухконтактный датчик крепится на шпильке.

Действие датчика основано на пьезоэффекте: при сжатии пьезоэлектрической пластинки на ее концах возникает разность потенциалов. При детонации в датчике образуются импульсы напряжения, по которым контроллер регулирует опережение зажигания ваз 2110.
