Снятие и установка диафрагмы полуавтоматического пускового устройства карбюратора Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка

Выполняется на снятом пусковом устройстве – см. Разборка карбюратора со снятием его с двигателя ваз 2110.

крышка пускового устройства Крестообразной отверткой отворачиваем четыре винта крепления крышки пускового устройства.

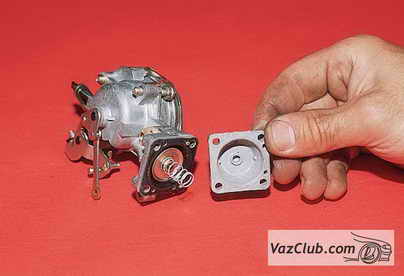

возвратная пружина карбюратора Снимаем крышку и возвратную пружину карбюратора ваз 2110.

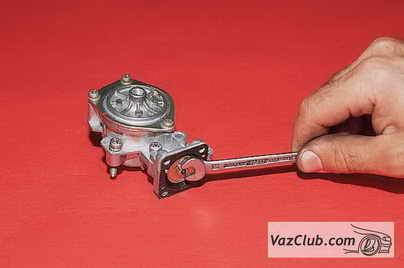

снятие и установка диафрагмы пускового устройства Ключом "на 7" отворачиваем гайку крепления диафрагмы ваз 2112 к штоку.

Соединение может быть залито клеем, в этом случае его необходимо нагреть (например, промышленным феном или паяльником) или размягчить растворителем.

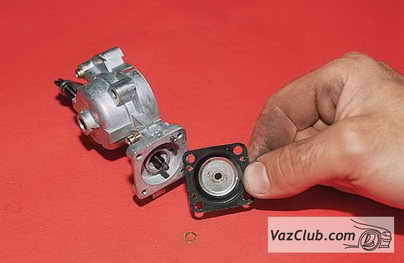

диафрагма Снимаем шайбу (находящуюся под гайкой) и диафрагму с тарелками.

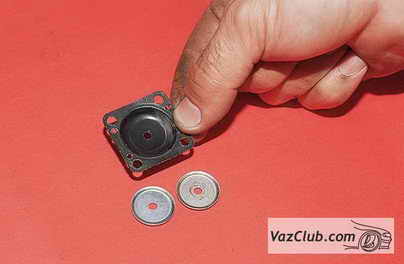

тарелка диафрагмы Отсоединяем тарелки от диафрагмы ваз 2111.

Новую диафрагму устанавливаем в обратной последовательности.

Добейтесь совпадения отверстия в диафрагме ваз 2111 со штуцером подвода вакуума (в стенке корпуса). Не перетягивайте гайку штока (он может деформироваться), зафиксируйте соединение герметиком для резьб, клеем или краской.
