Разборка и сборка двигателя Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка

После снятия двигателя его необходимо установить на разборочный стенд.
Снимаем, головку блока цилиндров, крышку картера сцепления, маховик, генератор, масляный насос.

Моменты затяжки резьбовых соединений
Основные данные для регулировок и контроля

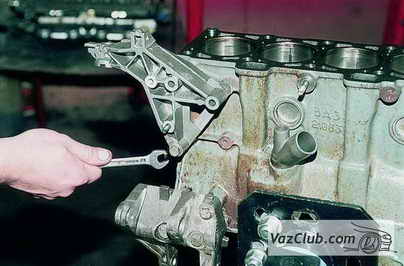

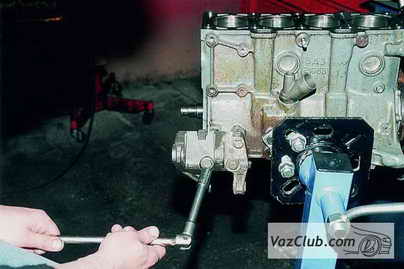

Ключом "на тринадцать" откручиваем 2 болта крепления планки генератора и кронштейна правой опоры ваз 2110 силового агрегата.

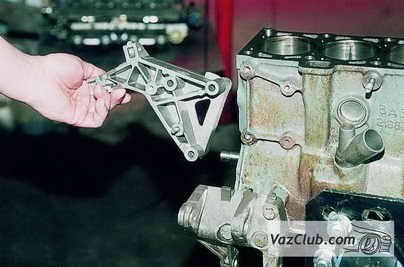

Снимаем установочную планку генератора.

Откручиваем 1 болт

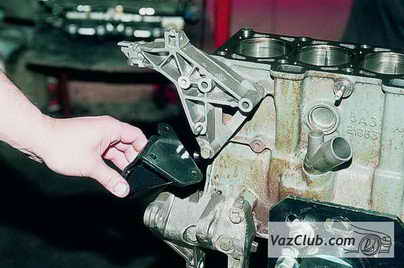

Снимаем кронштейн правой опоры.

Головкой "на пятнадцать" откручиваем 3 болта крепления генератора ваз 2112

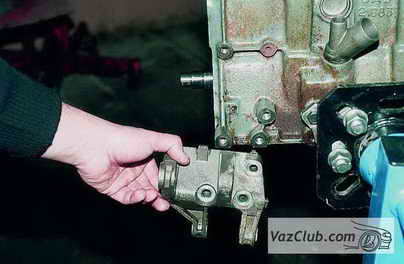

снимаем кронштейн.

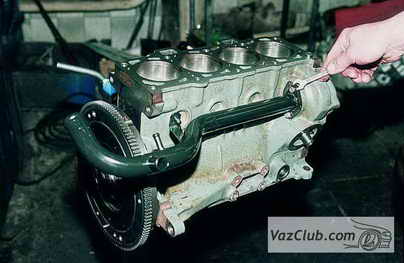

Ключом "на десять" откручиваем 2 болта крепления трубы насоса охлаждающей жидкости двигателя

снимаем подводящую трубу и прокладку.

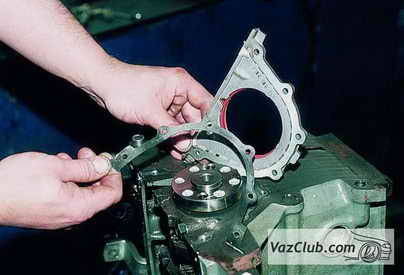

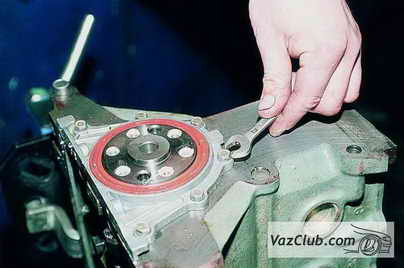

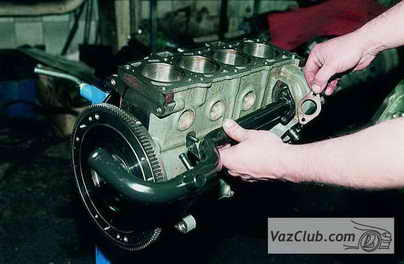

Ключом "на десять" откручиваем 6 болтов держателя заднего сальника коленвала ваз 2111.

Снимаем держатель и прокладку.

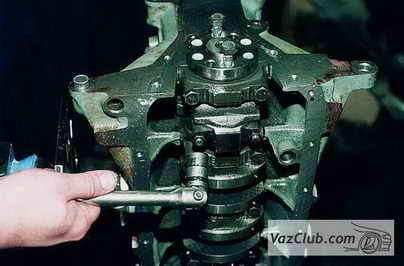

Головкой "на четырнадцать" откручиваем гайки крышки шатуна ваз 2110 (шатун при этом должен находиться в НМТ).

Снимаем крышку шатуна.

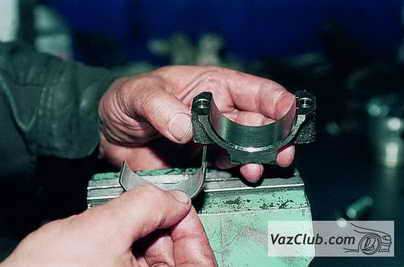

Вытаскиваем вкладыш подшипника.

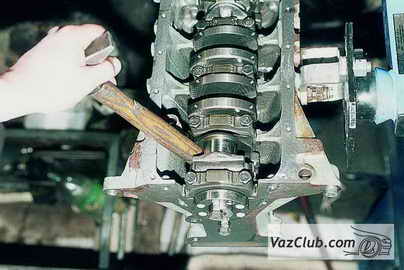

Упираемся ручкой молотка в разъем головки шатуна ваз 2112

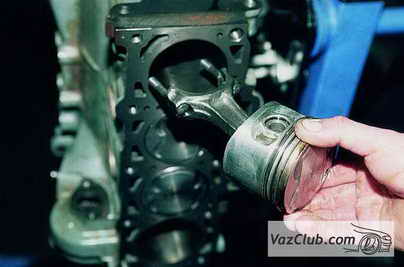

выталкиваем поршень с шатуном из цилиндра.

Также вытаскиваем поршни с шатунами из остальных цилиндров двигателя ваз 2112.

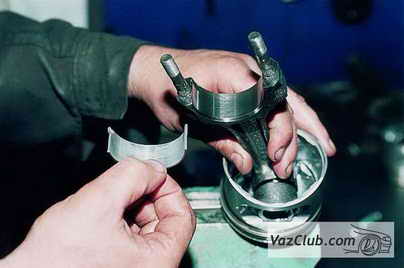

Вытаскиваем вкладыш подшипника из головки шатуна.

Зажимаем шатун в тиски (тиски обязательно должны быть с мягкими накладками).

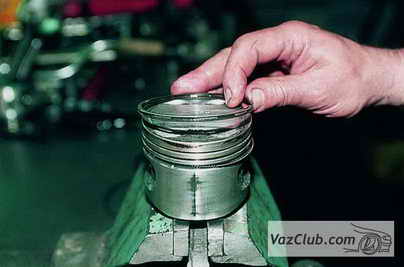

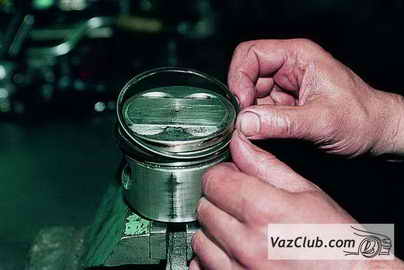

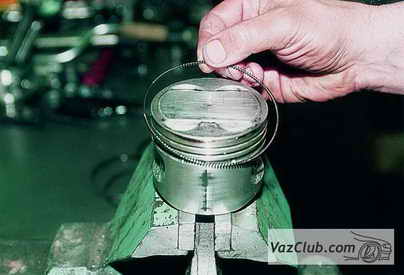

Пальцами рук (без усилия) раздвигаем замки колец и аккуратно снимаем с поршня два кольца

и одно маслосъемное кольцо.

Снимаем расширитель маслосъемного кольца.

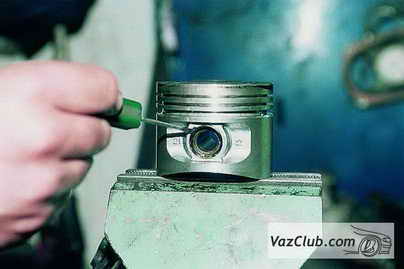

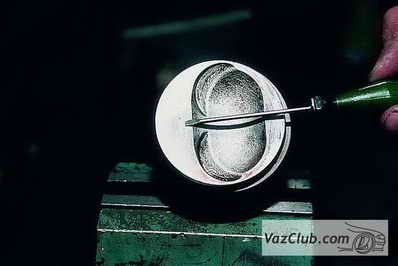

Из кольцевой канавки поршня поддев отверткой извлекаем стопорное кольцо

Далее вытаскиваем 2-е стопорное кольцо.

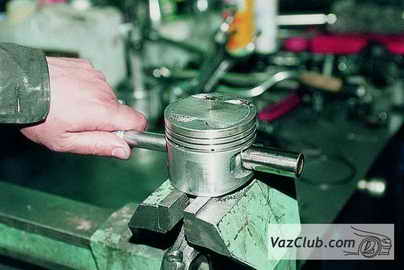

С помощью специальной оправки выталкиваем палец и снимаем поршень с верхней головки шатуна.

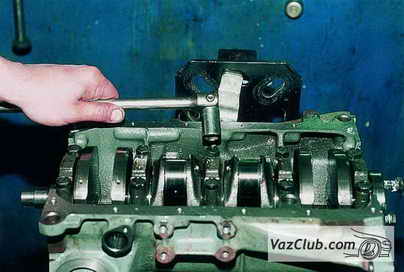

Головкой "на семнадцать" раскручиваем 10 болтов крышек коренных подшипников коленвала.

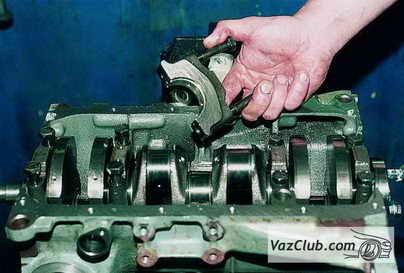

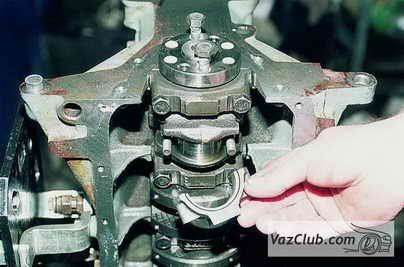

Снимаем крышки коленчатого вала.

Вытаскиваем из крышки вкладыш коренного подшипника.

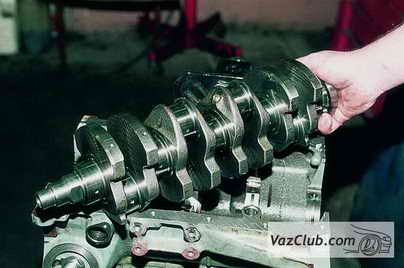

Вытаскиваем коленвал.

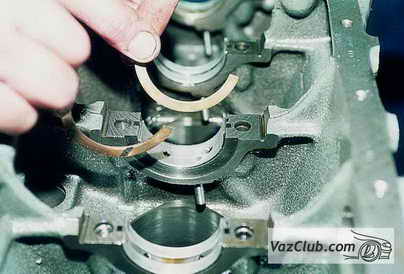

Вытаскиваем из проточек опоры среднего коренного подшипника упорные полукольца.

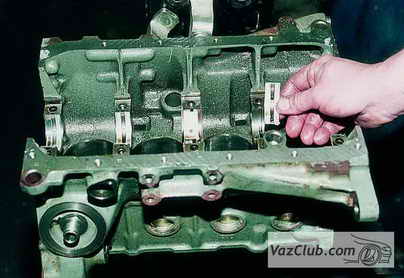

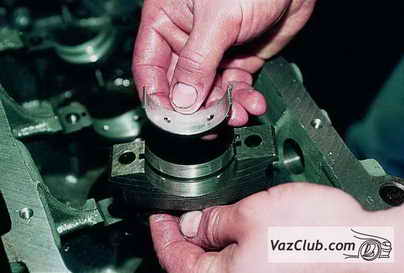

Вытаскиваем из блока цилиндров двигателя ваз 2111 вкладыши коренных подшипников.

На двигателе ВАЗ-2112 в постели блока цилиндров коренных подшипников запрессованы форсунки ваз 2111 для охлаждения поршней.



Сборку двигателя производим в обратной последовательности.

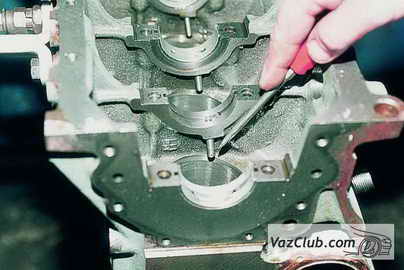

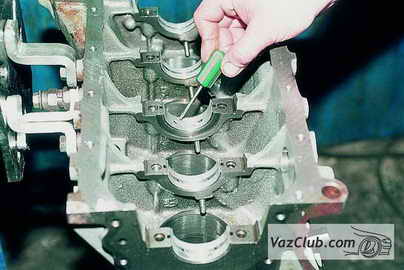

На двигателе ВАЗ-2112 перед монтажом верхних вкладышей коренных подшипников прочищаем форсунки для охлаждения поршней.

В крышки коренных подшипников ставим вкладыши без проточки на внутренней поверхности.

В 1-й, 2-й, 4-ой и 5-й постелях блока цилиндров двигателя производим установку вкладышей с проточками, а в 3-ю постель – вкладыш без проточки (как и в крышке).

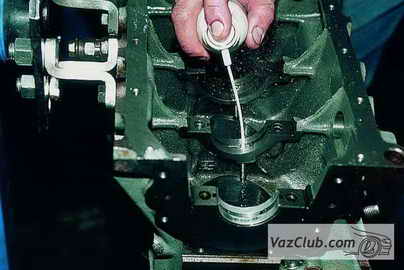

Cмазываем вкладыши маслом и устанавливаем в постели коленвал.

Устанавливаем в опоры 3-го коренного подшипника упорные полукольца ваз 2112, смазанные маслом. Поверхности полуколец с антифрикционным покрытием должны быть повернуты к щекам коленвала.

При установке крышки коренных подшипников проверьте метки, которые обозначены на их наружной поверхности (счет крышек начинается со стороны привода ремня газораспределительного механизма). Замки верхнего и нижнего вкладышей каждого подшипника располагаются с одной стороны.

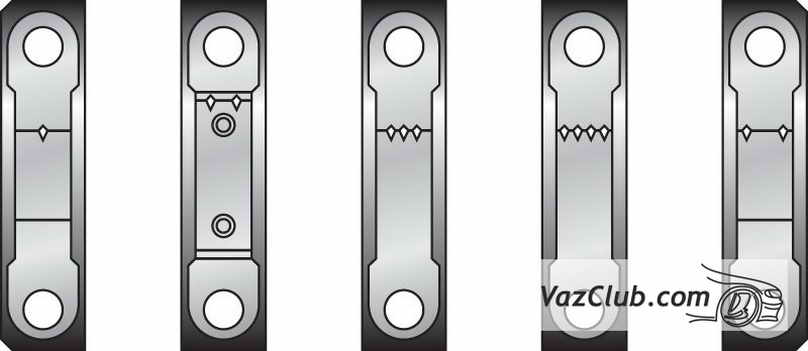

Обозначение меток на крышках коренных подшипников

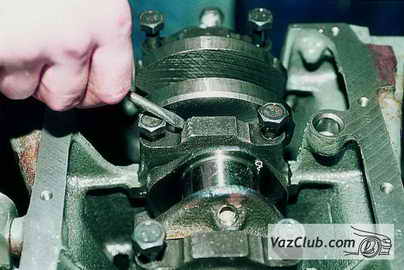

Болты должны быть затянуты предписанным моментом.
При сборке ШПГ ваз 2110 проверьте, чтобы палец, смазанный маслом, входил в отверстие поршня с усилием нажатия большого пальца руки и не выпадал из поршня при вертикальном положении пальца.
Производим установку поршни кольца и располагаем их в следующем порядке:
замок верхнего компрессионного кольца ориентируем под углом 45° к оси пальца
замок нижнего компрессионного кольца –под углом 180° к оси замка верхнего кольца.
замок маслосъемного кольца – под углом 90° к оси замка верхнего компрессионного кольца.
Нижнее компрессионное кольцо устанавливается проточкой вниз. Если на кольце нанесена метка "ВЕРХ"– кольцо должно быть расположено соответственно меткой вверх.
Перед установкой маслосъемного кольца стык расширителя должен быть расположен со стороны, противоположной замку кольца.
Перед установкой обязательно смазываем цилиндры двигателя ваз 2110, поршни и кольца, вкладыши.
Устанавливаем поршни с шатунами в цилиндры, сжимая регулируемой втулкой кольца.

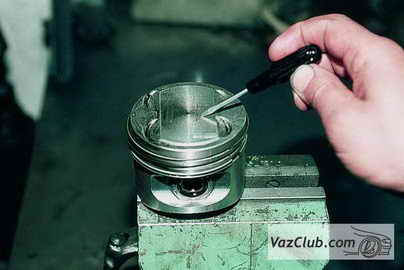

Стрелки на поршнях располагают в сторону привода газораспределительного механизма (ГРМ)

Расположение стрелок

2112

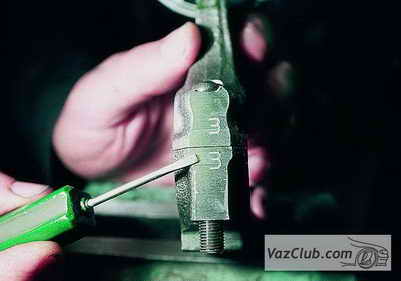

Номера на крышках и шатунах должны быть установлены с одной стороны

Сборку проводим в обратной последовательности от разборки.
