Устройство рулевого управления Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка

Рулевой механизм в сборе с приводом

1, 12 – внутренние наконечники рулевых тяг
2 – скоба крепления рулевого механизма
3 – опора рулевого механизма
4 – защитный чехол
5 – картер рулевого механизма
6 – стяжной болт
7 – фланец эластичной муфты
8 – регулировочная тяга
9 – наружный наконечник рулевой тяги
10 – шаровой шарнир наконечника
11 – поворотный рычаг
13 – болты крепления внутренних наконечников рулевых тяг к рейке

14 – промежуточный вал рулевого управления
15 – фланец эластичной муфты
16 – пыльник
17 – защитный колпачок
18 – опорная втулка
19 – рейка
20 – уплотнительное кольцо упора
21 – упор рейки
22 – пружина
23 – гайка упора
24 – стопорное кольцо гайки упора
25 – роликовый подшипник
26 – приводная шестерня
27 – шариковый подшипник
28 – стопорное кольцо
29 – защитная шайба
30 – уплотнительное кольцо
31 – гайка подшипника


Рулевое управление – травмобезопасное, с регулируемой по высоте (углу наклона) рулевой колонкой лада 2112, 2111, 2110. Рулевой механизм – реечного типа. Он закреплен в моторном отсеке на щитке передка кузова двумя скобами через резиновые опоры. Болты крепления – приварные, по два с каждой стороны переднего щитка.

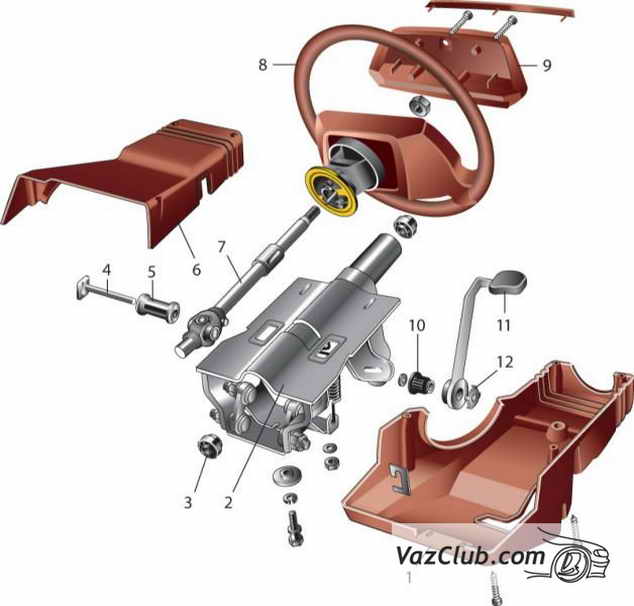

Детали рулевого управления

1 – нижняя часть облицовочного кожуха
2 – кронштейн крепления вала рулевого управления
3 – подшипник вала
4 – стяжной болт
5 – распорная втулка
6 – верхняя часть облицовочного корпуса
7 – верхний вал
8 – рулевое колесо
9 – крышка выключателя звукового сигнала
10 – регулировочная втулка
11 – рычаг регулировки положения рулевой колонки
12 – стопорное кольцо


Картер рулевого механизма 5 – литой, из алюминиевого сплава. В нем на двух подшипниках установлена приводная шестерня 26, которая находится в зацеплении с рейкой 19. Передний подшипник 25 (на торце вала) – роликовый, задний 27 (ближе к рулевому валу) – шариковый. Осевому перемещению вала препятствует шариковый подшипник – его внутреннее кольцо удерживается на валу стопорным кольцом 28, а наружное прижимается в картере рулевого механизма к торцу гнезда подшипника гайкой 31 на валу приводной шестерни. В выточке гайки находится уплотнительное кольцо 30, а между гайкой и стопорным кольцом – защитная шайба 29. Отворачиванию гайки препятствует зубчатая стопорная шайба. Гайка закрыта защитным чехлом (пыльником) 16, насаженным на вал приводной шестерни. На пыльнике и картере рулевого механизма имеются метки для установки рейки в среднее положение (при регулировке схождения колес ваз 2110).

Рейка поджимается к зубьям приводной шестерни пружиной 22 через металлокерамический упор 21, уплотненный в картере резиновым кольцом 20. Пружина, в свою очередь, поджимается регулировочной гайкой 23 (внутренний восьмигранник на "17") со стопорным кольцом 24, создающим сопротивление ее отворачиванию. Для компенсации теплового расширения деталей между гайкой и упором рейки при сборке рулевого механизма выставляют зазор 0,12 мм (максимально допустимый зазор в процессе эксплуатации – 0,2 мм), после чего кернят (обминают) в двух точках резьбу картера (не повреждая гайку) и наносят краской метки, фиксирующие положение гайки относительно картера.

Регулировка зазора между шестерней и рейкой производится после разборки рулевого механизма ваз 2110 или при появлении стука в процессе эксплуатации.

Если механизм разбирали, то вначале устанавливаем упор рейки с уплотнительным кольцом до касания рейки, затем вкладываем стопорное кольцо, пружину и наживляем гайку. Затягиваем гайку моментом 1,12-1,37 кгс•м, затем отпускаем ее на два деления (24°), чем обеспечивается зазор 0,12 мм между гайкой и упором рейки. Проверяем легкость перемещения рейки, отсутствие стуков и заеданий.

Момент сопротивления вращению шестерни исправного рулевого механизма во всем диапазоне хода должен находиться в пределах 5,1-20,1 кгс•м при частоте вращения 30 мин -1 .

С левой стороны на картер рулевого механизма надет защитный колпачок 17, с правой – напрессована труба с продольным пазом, закрытая защитным гофрированным чехлом 4. Через этот паз и отверстия в защитном чехле проходят распорные втулки резинометаллических шарниров внутренних наконечников рулевых тяг ваз 2112, лада 2111, ваз 2110, перемещающиеся по пазу при работе рулевого механизма. Тяги крепятся к рейке болтами 13, проходящими через соединительную пластину и распорные втулки резинометаллических шарниров ваз 2110. Самопроизвольному отворачиванию болтов препятствует стопорная пластина, края которой отогнуты на головки болтов.

Для смазки приводной шестерни, рейки и подшипников шестерни применяют ФИОЛ-1 (примерно 20-30 г на весь механизм), а полость над гайкой подшипника приводной шестерни (под пыльником) заполняют смазкой УНИОЛ-1.

Вал рулевого управления ваз 2110 состоит из двух частей, соединенных карданным шарниром. Нижняя часть вала соединена с приводной шестерней 26 фланцем с внутренними шлицами и зажимным винтом через эластичную муфту. Верхняя часть вала вращается в трубе кронштейна на двух шариковых подшипниках с эластичными втулками на внутреннем посадочном кольце.

Кронштейн вала рулевого управления крепится в четырех точках к приварному кронштейну кузова ваз 2111: передняя часть – болтами со срезными головками через две фиксирующие пластины, задняя – на приварных болтах гайками с пружинными шайбами или самоконтрящимися гайками без шайб.

Кронштейн вала рулевого управления ваз 2112 и его труба соединены между собой шарнирно двумя пластинами через пластмассовые и металлические втулки, стянутые четырьмя болтами. Таким образом, труба может перемещаться как в вертикальной плоскости, так и в продольном направлении относительно кронштейна, позволяя регулировать положение рулевого колеса. Перемещение ограничено длиной прорезей в пластинах. Для фиксации трубы относительно кронштейна служит рычаг регулировки положения рулевой колонки. Шлицевой ступицей он соединен с регулировочной втулкой и зафиксирован на ней стопорным кольцом. Втулка навернута на стяжной болт, проходящий через прорези направляющих пластин трубы и кронштейна. На болте установлена распорная втулка. Головка болта зафиксирована от проворачивания специальным выступом. При повороте рычага вниз втулка отворачивается и усилие затяжки пластин ослабевает, что позволяет вручную изменить положение рулевой колонки. Между пластинами и кронштейном установлены пружины, подтягивающие трубу кронштейна в верхнее положение при ослаблении соединения. После установки рулевой колонки в требуемое положение рычаг поворачивают вверх и соединение затягивается, фиксируя колонку.

Рулевой привод ваз 2111 включает в себя две составные рулевые тяги ваз 2112 и поворотные рычаги 11, приваренные к телескопическим стойкам передней подвески. Каждая тяга, в свою очередь, состоит из двух частей – внутренней 12 (длинной) и наружной 9 (короткой) с разрезными наконечниками с внутренней резьбой, а также регулировочной тяги 8 (соединяющей внутреннюю и внешнюю тяги) с наружной резьбой разного направления на ее концах и шестигранником посередине. Длина рулевой тяги меняется при вращении регулировочной тяги. Для надежного соединения необходимо обеспечить расстояние между торцами наконечников и шестигранника: с внутренней стороны в пределах 10,8-14,2 мм, с наружной – 10,6-16,3 мм. После завершения регулировки наконечники рулевых тяг стягиваются болтами. Наружная (короткая) тяга 9 соединена с поворотным рычагом 11 через шаровой шарнир 10, состоящий из вкладыша, пружины вкладыша и пальца. Для защиты от грязи шарнир закрыт резиновым защитным чехлом (пыльником). Шарнир образует с наконечником неразборную конструкцию, поэтому при выходе его из строя следует заменить наконечник с последующей регулировкой схождения колес (см. Углы установки передних колес ваз 2112).
