Снятие и установка привода переключения передач и реактивной тяги Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка

Работу проводим на смотровой канаве или подъемнике.

ПОРЯДОК ВЫПОЛНЕНИЯ

Головкой "на 13" отворачиваем две гайки крепления кронштейна буфера…

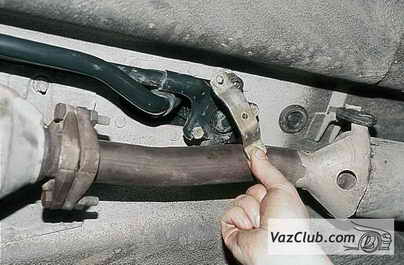

и снимаем кронштейн.

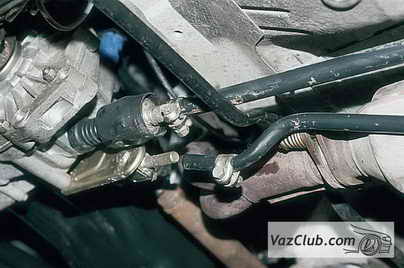

Головкой и ключом "на 13" отворачиваем два болта крепления реактивной тяги к обойме шаровой опоры привода переключения передач.

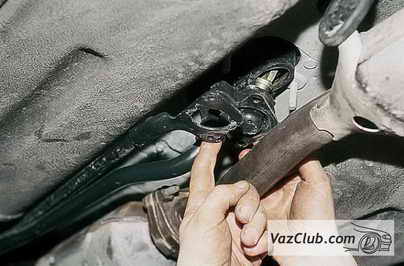

Отводим реактивную тягу вниз.

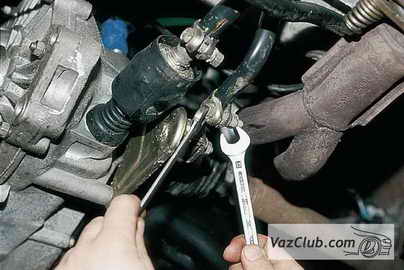

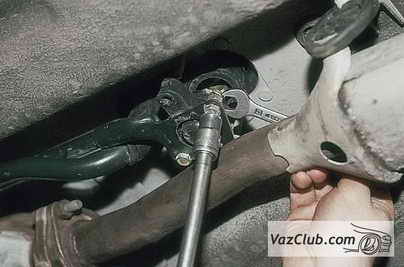

Двумя ключами "на 13" ослабляем стяжной болт хомута реактивной тяги ваз 2110 и сдвигаем хомут назад.

Снимаем реактивную тягу.

При необходимости замены демпфера реактивной тяги ключом "на 13" отворачиваем гайку крепления проушины…

…и снимаем проушину с демпфером.

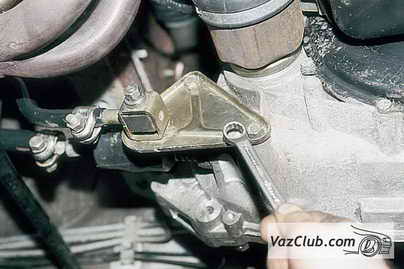

Демпфер реактивной тяги можно заменить и не снимая саму тягу. Для этого ослабляем хомут тяги, а затем ключом "на 13" отворачиваем два болта крепления кронштейна демпфера к картеру ваз 2111 коробки передач.

Снимаем кронштейн с демпфером, выводя шлицевой хвостовик проушины из отверстия тяги.

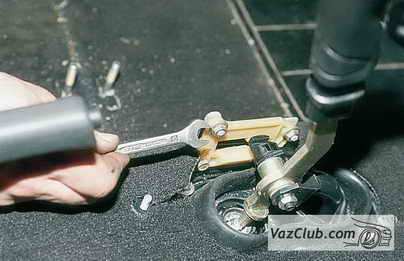

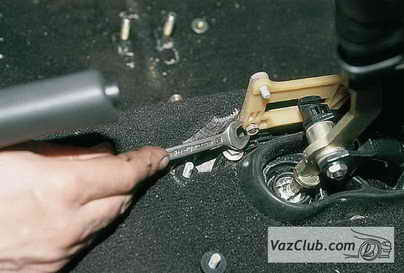

Чтобы отсоединить привод переключения передач в салоне, снимаем корпус облицовки тоннеля пола (см. Снятие панели приборов и воздуховодов отопителя ваз 2110) и декоративный чехол рычага переключения передач. Для наглядности сиденье снято. Ключом "на 10" отворачиваем две гайки верхнего крепления накладки кронштейна блокировки заднего хода ваз 2112…

…и один болт внизу.

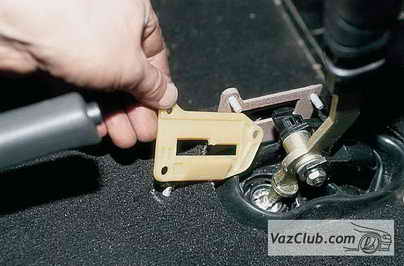

Снимаем накладку кронштейна.

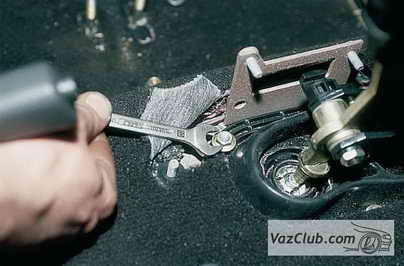

Ключом "на 10" отворачиваем шесть гаек крепления к кузову ваз 2111 прижимной пластины привода.

Снимаем прижимную пластину.

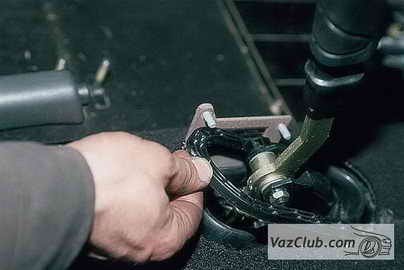

Снимаем защитный чехол привода ваз 2110 со шпилек крепления прижимной пластины.

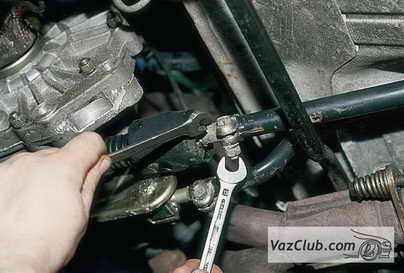

Снизу автомобиля двумя ключами "на 13" отворачиваем стяжной болт хомута тяги привода.

Снимаем реактивную тягу.

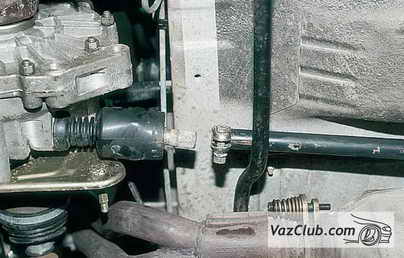

Сдвигаем тягу привода со шлицевого наконечника шарнира штока выбора передач…

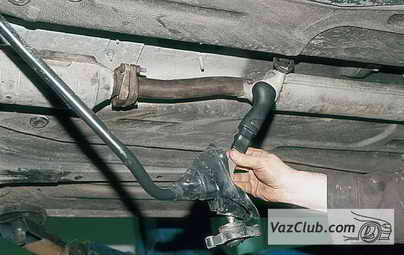

…и выводим тягу привода с рычагом переключения передач ваз 2112.

Установку реактивной тяги и привода переключения передач проводим в обратной последовательности.
