Снятие и установка наружного шарнира привода Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка

Работу проводим при замене шарнира или его чехла.

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимаем привод с автомобиля ваз 2110 (см. Снятие приводов передних колес).
При замене чехла очищаем шарнир снаружи и зажимаем вал в тиски с мягкими губками.

Пассатижами сжимаем за выступы большой хомут и, поддевая отверткой, разъединяем его.

Аналогично разъединяем малый хомут.

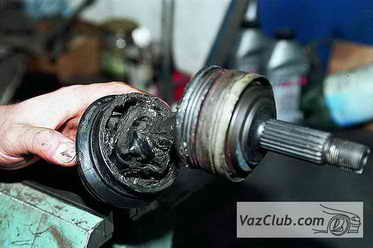

Сдвигаем чехол по валу.

Очищаем и протираем торцевую часть шарнира от старой смазки.

Через выколотку из мягкого металла сбиваем шарнир, нанося удары по торцу обоймы.

Выколотка не должна передавать усилие на сепаратор или шарики во избежание их повреждения.

Снимаем шарнир. Шарнир на валу ваз 2110 крепится стопорным кольцом, расположенным в проточке на конце вала автомобиля ваз 2112.

Поддеваем стопорное кольцо отверткой…

…и снимаем его.

Упорное кольцо, ограничивающее перемещение шарнира к середине вала ваз 2112, снимаем только в случае его замены.

Разжимаем его щипцами…

…и снимаем.

Снимаем пыльник.

Очищаем вал от старой смазки, наносим на него тонкий слой новой (ШРУС-4) и надеваем новый чехол.
Если по результатам диагностики шарнира на автомобиле ваз 2111 и на демонтированном приводе принято решение оставить старый шарнир, то удаляем из него максимально возможное количество старой смазки (не занося грязь), осматриваем шарики, сепаратор, обойму и корпус, не разбирая их.

Следы коррозии, задиры и вмятины на дорожках не допускаются.

Вкладываем в полость шарнира (нового или очищенного) 40 см3 смазки. Устанавливаем на вал новое стопорное кольцо, и через выколотку из мягкого металла напрессовываем шарнир на вал.
