Проверка и ремонт головки цилиндров Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2

Головку цилиндров следует хорошо отчистить от нагара с поверхностей камер сгорания и выпускных клапанов. Из масляных каналов также удалите остатки масла.

На шейках и опорах распредвала и в отверстиях, где расположены толкатели клапанов лада самара 2 не сколов и повреждений.

Для уверенности проверьте, не попадает ли тосол в масляные каналы, для этого необходимо закупорить все отверстия циркуляции охлаждающей жидкости. С помощью наноса, под давлением 0,5 МПа закачать воду в рубашку циркуляции охлаждающей жидкости, при этом в течение 3-х минут не должно быть и намека, об утечки воды из охлаждающей рубашки.

При проверке герметичности головки цилиндра с помощью сжатого воздуха, также необходимо заглушить все рубашки циркуляции охлаждающей жидкости специальными заглушками. Подбери резервуар, подогрейте в нем воду от 60 до 80 градусов и погрузите головку в резервуар с водой. По истечении 5-ти минут, нагнетайте внутрь головки воздух при помощи наноса. Давление воздуха должно быть в пределах от 0,15 до 0,2 МПа. На протяжении 2 минут на поверхности воды не должны образовываться пузырьки.

Седла клапанов: I — новое седло; II — седло после ремонта; а — седло впускного клапана; b — седло выпускного клапана

Седла клапанов.

Шлифовка седел, возможна, в случае если на фасках образовались небольшие царапины или повреждения.

Порядок шлифовки фасок седел.

– перед началом фрезерования необходимо вставить стержень во втулку клапана ваз 2113, ваз 2114, ваз 2115. Для седел выпускного и впускного клапана используются разные фрезы. Сначала профрезеруйте фаску 15°

– затем профрезеруйте фаску 20

– прошлифуйте фаску 45°, соблюдая диаметры 34 и 30,5 миллиметра. Шлифовка фасок производится каноническими кругами.

Только после того как шлифовальный контур установлен на фаске, можно включать машинку. После окончания шлифовки следует промыть и продуть фаски сжатым воздухом.

Направляющие втулки клапанов.

Для того чтобы проверить зазор между стрежнями и втулками необходимо измерить диаметр стержня и отверстие втулки.

Зазор для выпускных втулок клапанов составляет от 0,022 до 0,055 миллиметра, для выпускных втулок клапанов составляет от 0,029 до 0,062 миллиметра. Допустимый максимальный зазор составляет 0,3 миллиметра

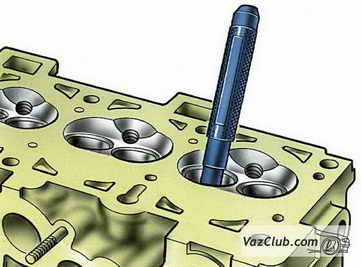

Выпрессовка направляющих втулок

Если зазор превышает 0,3 миллиметра, необходимо заменить клапан ваз 2113, в случае если зазор не устранен, необходимо заменить втулку. Чтобы заменить втулку пользуйтесь отправкой для запрессовки и выпрессовки втулки.

Запрессуйте направляющие втулки с надетым стопорным кольцом до упора его в тело головки цилиндров.

После того как втулка запрессована, прошлифуйте седла клапанов.

Сальники клапанов всегда устанавливайте новые ваз 2114, ваз 2115, ваз 2113, лада самара 2. Установка сальников клапанов производится при помощи специальной отправки.

Клапаны.

Осмотрите клапан, если стержень не поврежден и на поверхности тарелки нет трещин, то клапан можно использовать заново.

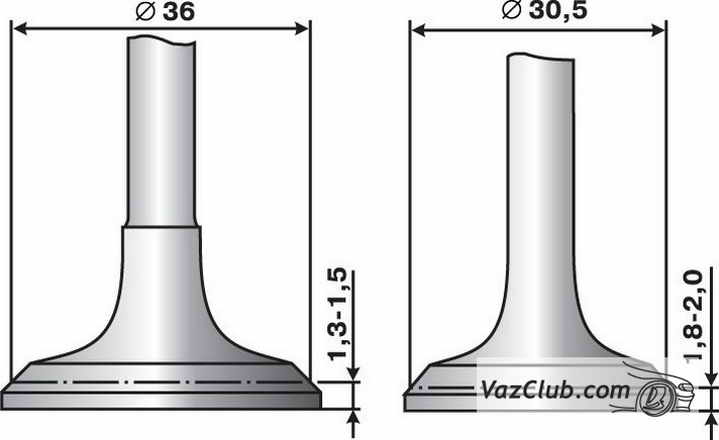

Предельные размеры при шлифовании фасок клапанов: I — впускного клапана; II — выпускного клапана

Если на клапане имеются мелкие царапины, то клапан можно отшлифовать.

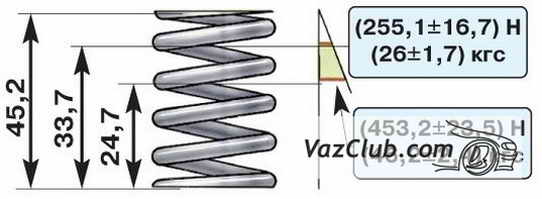

Основные данные для проверки наружной пружины клапана

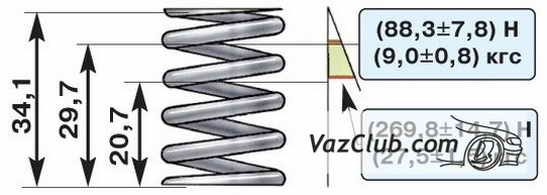

Основные данные для проверки внутренней пружины клапана

Пружины.

Для того чтобы проверить деформацию пружин используйте нагрузки

Толкатели клапанов.

При отсутствии на толкателях царапин, их можно использовать повторно, в противном случае замените толкатели новыми.

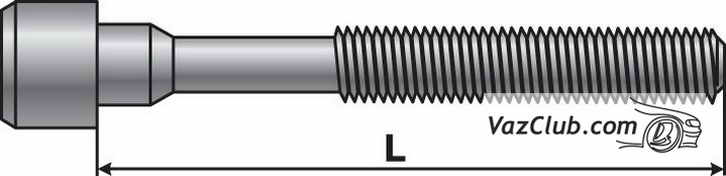

Болт крепления головки цилиндров

Длина болтов не должна быть более 13,55 сантиметров, если длина превышает указные размеры, следует заменить их новыми.

Регулировочные шайбы.

Регулировочные шайбы разрешено устанавливать на головку цилиндров лада самара 2, ваз 2115, ваз 2114, ваз 2113, в случае если на них не обнаружено износа, царапин.
