Снятие и установка головки цилиндров Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2

Этапы снятия головки цилиндров ваз 2114:

– Перед снятием головки цилиндров необходимо убрать давление в топливной системе.
Отсоедините фишку питания бензонасоса, заведите двигатель и пусть он поработает до полной остановки, после чего активируйте стартер примерно на 3 секунды.

– Затем отсоедините клемы аккумулятора.

– Слейте тосол, при этом открыв кран отопителя и раскрутите нижнюю пробку на радиаторе и блоке цилиндров.

– Разъедините глушитель от выпускного коллектора, при этом необходимо снять кронштейны выпускной и впускной труб помпы

– Разъедините шланги подвода топлива.

– Разъедините трос газа.

– Разъедините сапун (патрубок вентиляции картера и сбора газов).

снятие и установка головки цилиндров ваз 2113, ваз 2114, ваз 2115

Снятие узлов и деталей системы подачи воздуха: 1 – воздушный фильтр; 2 – датчик массового расхода воздуха; 3 – дроссельный патрубок; 4 – уплотнительная прокладка; 5 – ресивер; 6 – выпускной патрубок системы охлаждения двигателя; 7 – хомуты крепления шлангов; 8 – подводящая труба насоса охлаждающей жидкости; 9 – шланги подогрева дроссельного патрубка; 10 – шланг впускной трубы

– Расслабьте хомуты и отсоедините от патрубка шланг впускной трубы, также снимите шланги системы подачи и отвода тосола.

– Разъедините шланги, ведущие к усилителю тормозов ваз 2113

– Разъедините провода от датчиков температуры, свечей зажигания и от давления моторного масла.

– Снимите защитную крышку ремня газораспределительного механизма лада самара 2 и крышку клапанов.

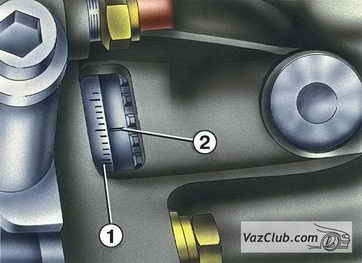

метки поршней 1 и 4 цилиндра

Метки определения ВМТ поршней 1-го и 4-го цилиндра.

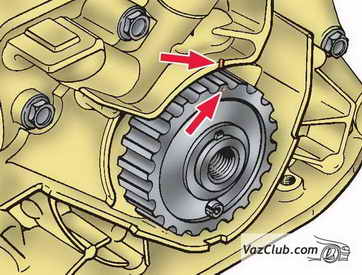

метки на шкиве распределительного вала

Проверка меток на шкиве распредвала

– Включите нейтральную скорость коробки передач ваз 2114, ваз 2115, ваз 2113, лада самара 2, и проверните коленвал по часовой стрелки, при этом метка на маховике расположилась напротив среднего деления шкалы. Метка на шкиве распредвала обязательно должна находиться напротив метки на задней крышке ремня газораспределительного механизма.

– Раскрутите гайку натяжного ролика ремня ГРМ, ролик снимите вместе с шайбой, после чего можно снять ремень привода распредвала.

– Застопорив распредвал специальным ключом, раскрутите болт, после чего снимите шкив со шпонкой.

– Раскрутите гайку задней крышки ремня ГРМ ваз 2115.

– Снимите головку цилиндров с прокладкой.

Головку цилиндров следует собирать в обратном порядке.

головка цилиндров лада самара 2

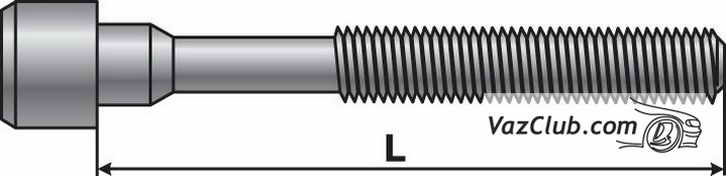

Болт крепления головки цилиндров

В случае, если болты растянулись и длина более 135,5 миллиметров, их необходимо заменить на новые.

После сборки необходимо проверить натяжение ремня ГРМ ваз 2114, ваз 2115, ваз 2113, лада самара 2, и зазоры клапанов.
