Разборка и сборка силового агрегата Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2

Разборку и сборку силового агрегата ваз 2113, ваз 2114, ваз 2115 осуществляют по этапам:

Первоначально необходимо снять приемную трубу глушителя. Раскрутить гайки крепления стартера.

Подвеска силового агрегата: 1 – кронштейн задней подвески; 2 – опора задней подвески; 3 – опора левой подвески; 4 – кронштейн левой подвески; 5 – кронштейн с опорой передней подвески

Снимите кронштейны 1, 4 и 5.

Разборка силового агрегата: 1 – двигатель; 2 – верхняя крышка картера сцепления; 3 – стартер; 4 – коробка передач; 5 – нижняя крышка картера сцепления; 6 – кожух сцепления; 7 – ведомый диск

Снимите нижнюю крышку 5 , раскрутив болты, затем отсоедините коробку передач от двигателя лада самара 2, затем снимается верхняя крышка картера сцепления и отсоединяется диск 6 от маховика.

Сборка производится следующими этапами:

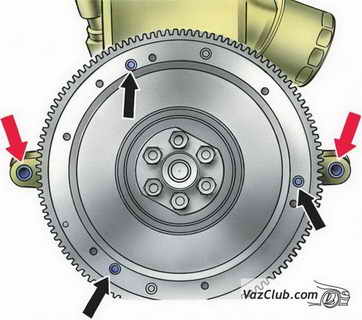

Красные стрелки - это центрирующие втулки, черные стрелки означают установочные штифты

Ведущий диск сцепления с ведомым диском устанавливается на маховике по 3-м центрующим штифтам и закрепляется болтами. Центрующие втулки устанавливаются в блок цилиндров.

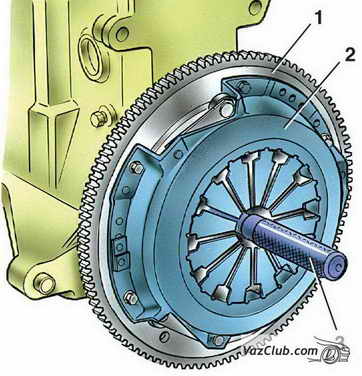

Центрирование ведомого диска: 1 – маховик; 2 – сцепление в сборе; 3 – оправка А

Перед тем как установить коробку передач и двигатель в сборе на автомобиль ваз 2114, ваз 2115, ваз 2113, лада самара 2 необходимо отцентрировать ведомый диск и затянуть болты, затем нанести смазку на конец первичного вала и направляющую втулку муфты.

Затем необходимо соединить коробку передач с двигателем, затянув болты, после этого устанавливается крышка картера. Перед установкой стартера необходимо смазать втулку стартера, после чего стартер можно закрепить. После чего коробка передач и двигатель крепятся к подушкам двигателя ваз 2114. После чего необходимо закрепить трубу глушителя.
