Установка и снятие силового агрегата (двигателя и коробки передач) Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2

Силовой агрегат автомобилей – это коробка передач и двигатель ваз 2115. Подъем двигателя и его снятие обычно производят при помощи гидроподъемника или блоков. Перед снятием двигателя наконечники валов колес отсоединяют и оставляют на автомобиле.

Этапы установки и снятия осуществляют по шагам. Поставьте автомобиль на подъемник и затяните стояночный тормоз. Под задние колеса устанавливаются опоры, и открывается капот.

Чтобы уравнять давление в системе подачи бензина, отсоединяют бензонасос от системы зажигания, затем запускают двигатель и ждут, пока двигатель не заглохнет. После остановки двигателя лада самара 2, включают стартер от замка зажигания примерно на 3-5 секунд.

Затем отсоединяют аккумулятор путем снятия клем.

Отсоединяем систему подачи бензина от двигателя.

Трос педали газа отсоединяют от патрубка и кронштейна.

Снятие узлов и деталей системы подачи воздуха: 1 – воздушный фильтр; 2 – датчик массового расхода воздуха; 3 – дроссельный патрубок; 4 – уплотнительная прокладка; 5 – ресивер; 6 – выпускной патрубок системы охлаждения двигателя; 7 – хомуты крепления шлангов; 8 – подводящая труба насоса охлаждающей жидкости; 9 – шланги подогрева дроссельного патрубка; 10 – шланг впускной трубы

Стяжные хомуты 7 ослабляют и снимают шланг 10.

Откручивается гайка и снимается шланг подачи воздуха

Затем снимается воздушный фильтр 1 вместе с датчиком 2 расхода воздуха, при помощи ножа срезаются резиновые опоры, крепления фильтра к кузову.

Отсоедините от ресивера шланги отбора разрежения к регулятору давления топлива и к усилителю тормозов.

Отсоедините шланг продувки адсорбера от дроссельного патрубка

Провода от патрубка дросселя, зажигания, генератора и стартера, форсунок, от лягушки расположенной на коробке передач лада самара 2, ваз 2115, ваз 2114, ваз 2113.

Брызговик двигателя следует снимать на подъемнике.

Раскрутив болты на нижних точках радиатора и блока цилиндров, слейте тосол, при этом пробки расширительного бочка и радиатора должны быть открыты.

Для того чтобы слить масло из двигателя, необходимо отвернуть пробку, которая расположена на самой нижней точки двигателя ваз 2114, ваз 2115, ваз 2113, лада самара 2. Затем шланги от термостата и головки цилиндров необходимо отсоединить.

Трос, который ведет от педали сцепления до коробки передач необходимо отсоединить.

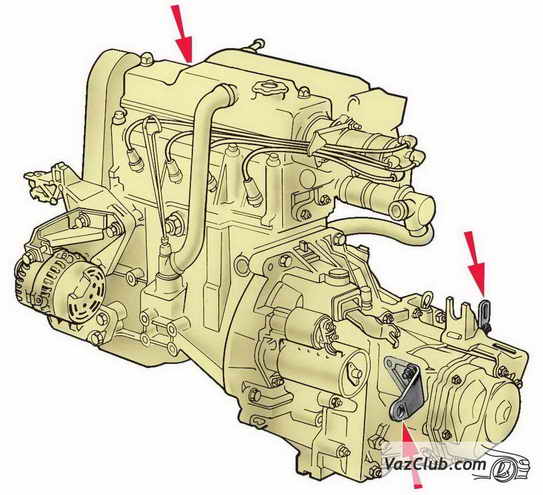

Крепление силового агрегата.

При извлечении двигателя при помощи блоков, двигатель цепляется за предусмотренные конструкцией рамы на коробке передач и двигателе ваз 2113.

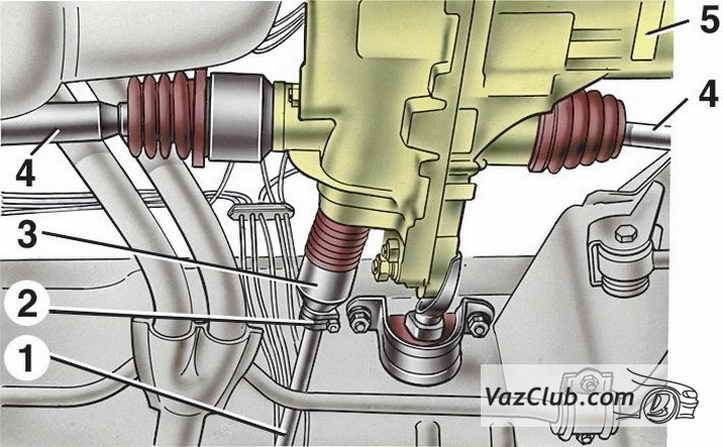

Вид снизу на коробку передач: 1 – тяга привода рычага переключения передач; 2 – хомут; 3 – шарнир штока выбора передач; 4 – валы привода передних колес; 5 – коробка передач.

Тяга 1 отсоединяется от шарнира 3 штока переключения передач, открутив болт хомута 2.

Уплотнительное кольцо следует вынуть для того чтобы отсоединить трубу глушителя от нейтрализатора.

Передняя подвеска в сборе: 1 – верхняя опора телескопической стойки; 2 – верхняя опорная чашка; 3 – буфер хода сжатия с защитным кожухом; 4 – опора буфера сжатия; 5 – пружина подвески; 6 – нижняя опорная чашка пружины; 7 – шаровой шарнир рулевой тяги; 8 – поворотный кулак; 9 – телескопическая стойка; 10 – эксцентриковая шайба; 11 – регулировочный болт; 12 – кронштейн стойки; 13 – поворотный кулак; 14 – защитный кожух переднего тормоза; 15 – диск тормозного механизма; 16 – стопорное кольцо; 17 – гайка ступицы колеса; 18 – шлицевой хвостовик корпуса шарнира привода колеса; 19 – направляющий штифт; 20 – подшипник ступицы колеса; 21 – шаровой шарнир; 22 – рычаг подвески; 23 – регулировочные шайбы; 24 – стойка стабилизатора; 25 – штанга стабилизатора; 26 – подушка штанги стабилизатора; 27 – кронштейн крепления штанги стабилизатора; 28 – кронштейн кузова для крепления рычага подвески; 29 – растяжка рычага подвески; 30 – кронштейн крепления растяжки; 31 – защитный чехол шарового пальца; 32 – подшипник шарового пальца; 33 – шаровой палец; 34 – корпус шарового пальца; 35 – шток стойки подвески; 36 – наружный корпус верхней опоры; 37 – внутренний корпус верхней опоры; 38 – подшипник верхней опоры; 39 – резиновый элемент верхней опоры; 40 – ограничитель хода верхней опоры; 41 – защитный колпак верхней опоры; В — зона для контроля шарнира подвески

Отверните болты крепления к кузову кронштейнов 30 растяжек 29 рычагов передней подвески, ослабьте гайки крепления растяжек к рычагам 22 подвески

Для того чтобы снять силовой агрегат необходимо раскрутить болты кронштейнов 30, 22, открутить шарниры 21

Вид снизу на коробку передач: 1 – тяга привода рычага переключения передач; 2 – хомут; 3 – шарнир штока выбора передач; 4 – валы привода передних колес; 5 – коробка передач

Далее необходимо вынуть внутренние наконечники внутренних шарниров валов 4 и отвести их в сторону. Для того чтобы вынуть наконечники необходимо по корпусу шарнира резко удалять кувалдой. После того как валы будут отсоединены необходимо отверстия закрывать заглушкой.

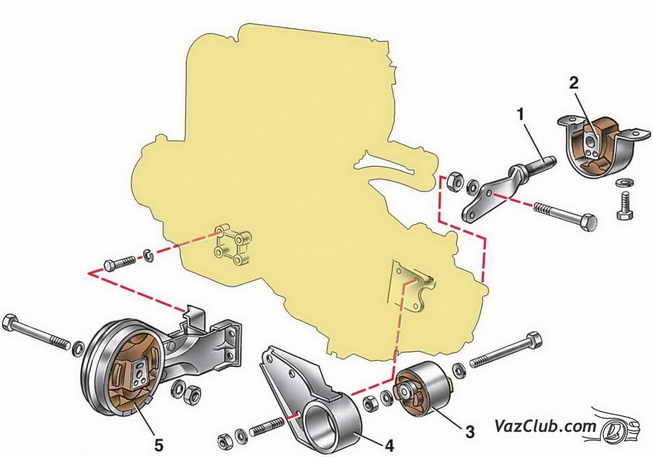

Подвеска силового агрегата: 1 – кронштейн задней подвески; 2 – опора задней подвески; 3 – опора левой подвески; 4 – кронштейн левой подвески; 5 – кронштейн с опорой передней подвески

Раскрутите болты крепления опор подвески.

Установка производится в обратном порядке.

При установке двигателя ваз 2114 и коробки передач необходимо устанавливать новые стопорные кольца наконечников внутренних шарниров.
