Особенности шатунно-поршневой группы.

Основные размеры шатуна

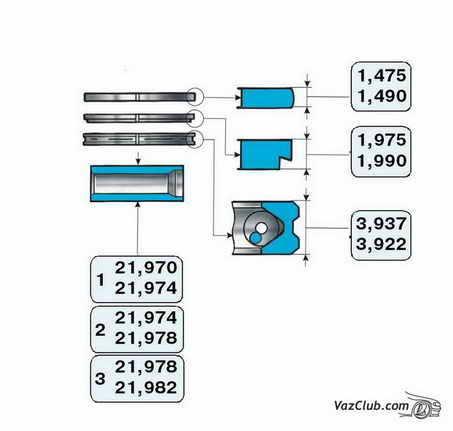

Размеры поршневых колец

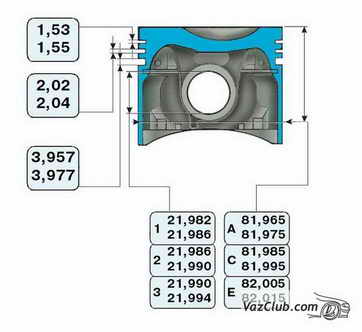

Основные размеры поршня

На рисунках обозначены размеры шатунно-поршневой группы ваз 2113, ваз 2114, ваз 2115

Поршень вылит из алюминиевого сплава, Поршни делятся на 5 классов: А, В, С, D, Е, шаг которых составляет 0,01 миллиметра.,

Окружность поршня следует измерять в зеркальной плоскости поршневому пальцу, на расстоянии 55 миллиметров от днища.

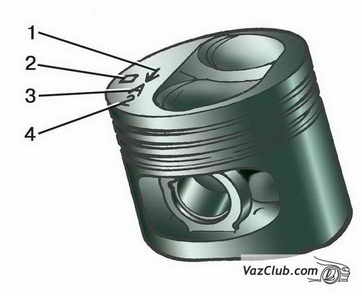

Маркировка поршня: 1 – стрелка для обозначения поршня в цилиндре; 2 – размер ремкомплекта; 3 – класс поршня; 4 – класс отверстия для поршневого пальца

Под поршневой палец лада самара 2 классификация поршней делится на 3 группы (1, 2, 3), шаг которых составляет 0,004 миллиметра. Группа поршня обозначется на днище.

По массе поршни делят на 3 группы: уменьшенная “Г”, нормальная “+”, увеличенная “-“. Масса поршня обозначается на днище. В блоке цилиндров все поршни должны быть установлены одной массы.

Ремкомплекты поршней производятся с увеличенным диаметром: на 0,4 миллиметра обозначается в виде треугольника, на 0,8 миллиметра соответствует маркировка в виде квадрата.

Обозначение в виде стрелки указывает на расположение поршня в блоке цилиндров относительно распредвала, стрелка обязательно должна быть направлена в сторону распредвала.

Поршневой палец полый, вылет из стального сплава, поршневой палец фиксируется при помощи стопорных колец. По диаметру поршневые пальцы ваз 2113 квалифицируются на 3 класса, шаг которых составляет 0,04 миллиметра. Метка синего цвета обозначает 1-й класс, метка зеленного цвета обозначает 2-й класс, метка красного цвета обозначает 3-й класс.

Поршневые кольца вылиты и чугунного сплава. Верхнее кольцо – характеризуется хромированным покрытием поверхности, среднее кольцо характеризуется скребковым типом, на нижнем кольце можно разглядеть хромированные кромки с пружиной.

Ремкомплект поршневых колец характеризуется маркировками “40” и “80”

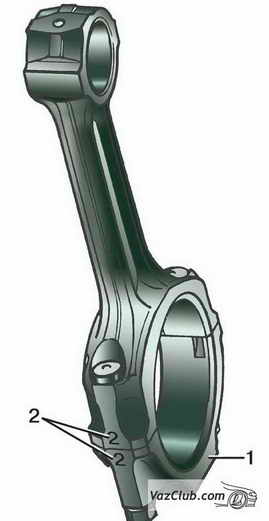

Маркировка шатуна: 1 – класс шатуна по массе и по отверстию в верхней головке; 2 – номер цилиндра

Шатун изготовлен из стального сплава, кованого типа. На шатунах наносится порядковый номер цилиндра ваз 2115, в который они должны быть установлены.

Шатуны делят на 3 группы, шаг которых составляет 0,004 миллиметра. Номер группы шатуна выбит на его крышке.

Шатуны делят на группы, в зависимости от массы, при сборке шатунно-поршневой группы шатуны ваз 2114 должны быть установлены одной массы.

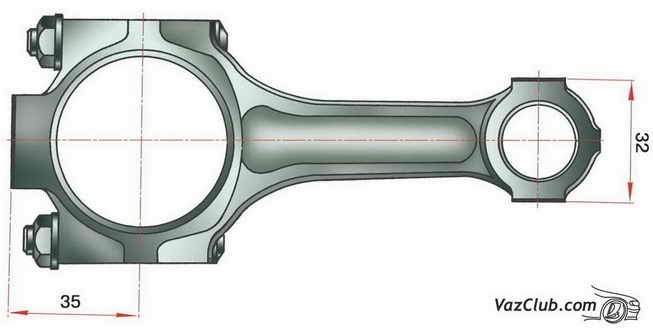

Места, где допускается удалять металл, при подгонке массы головок шатуна.

При подгонке массы металл можно удалять до размеров 32 и 33 миллиметра.
