Разборка и сборка шатунно-поршневой группы Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2

Разборка шатунно-поршневой группы ваз 2113.

Сначала необходимо вытащить стопорные кольца из поршневого кольца. Для того чтобы разобрать шатун и поршень лада самара 2 необходимо извлечь палец, затем снять поршневые кольца.

При разборке необходимо пометить все детали – в случае повторного их использования.

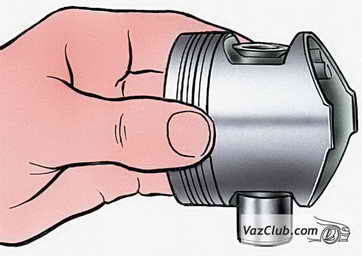

Проверка посадки поршневого пальца

Сборка шатунно-поршневой группы

Перед сборкой все детали должны быть одинакового класса. Поршневые пальцы смазанные маслом должны входить в поршень нажатием пальцем руки, и оставались там в любом положении поршня ваз 2115.

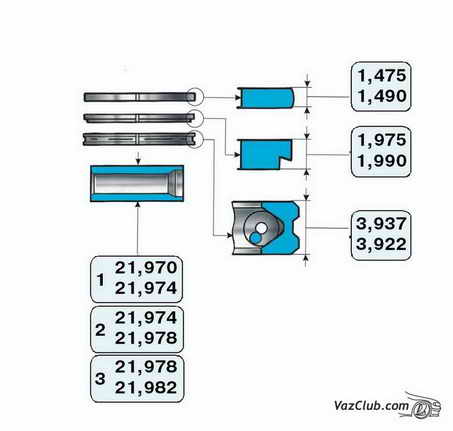

Размеры поршневых колец

Перед установкой поршневых колец канавки на поршне смазывают маслом как и сами кольца. Замок первого кольца ваз 2113, ваз 2114, ваз 2115 должен быть расположен под углом от 30 до 45 градусов к оси поршневого кольца. Замок второго кольца должен расположиться под углом 180 градусов к оси замка первого кольца. Замок третьего кольца должен быть распложен под углом от 30 до 45 градусов к оси поршневого пальца и между замками первого и второго кольца.

Третье кольцо разместите выточкой вниз. В случае если на кольце выбиты метки Top или Верх, то кольца устанавливаются согласно меткам.

Перед установкой третьего кольца необходимо убедиться, чтобы стык пружинного расширителя находился со стороны, противоположной замку кольца ваз 2114.
