Снятие и установка насоса охлаждающей жидкости Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2

Разборка. Для разборки насоса ваз 2113, ваз 2114, ваз 2115 сделайте следующее:

Снятие зубчатого шкива привода насоса: 1 – корпус насоса; 2 – зубчатый шкив; 3 – съемник

– спрессуйте съемником 3, закрепленным в тисках, шкив 2;
– выверните стопорный винт и выпрессуйте оправкой 67.7853.9569 валик в сборе с подшипником, крыльчаткой и сальником. Усилие прикладывайте к обойме подшипника;
– спрессуйте с валика крыльчатку и снимите сальник.
Контроль. Проверьте осевой зазор в подшипнике. Эту операцию надо делать обязательно, если отмечался значительный шум насоса ваз 2115. Зазор не должен превышать 0,13 мм при нагрузке 49 Н (5 кгс). При большем зазоре подшипник с валиком замените новыми.
Сальник насоса и прокладку между насосом лада самара 2 и блоком цилиндров при ремонте рекомендуется заменять новыми.
Трещины и деформации корпуса не допускаются.
Сборка. Сборку выполняйте в следующем порядке:
– с помощью оправки 67.7853.9568 установите в корпус сальник, не допуская его перекоса;

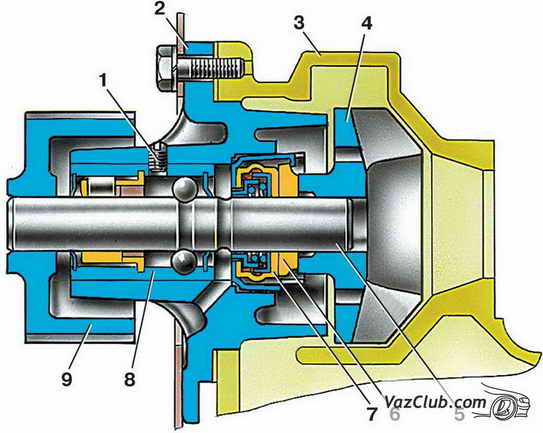

Насос охлаждающей жидкости ваз 2114 с контрольными размерами для сборки: 1 – стопорный винт подшипника; 2 – корпус насоса; 3 – блок цилиндров; 4 – крыльчатка; 5 – валик подшипника; 6 – упорное уплотнительное кольцо сальника; 7 – резиновая манжета сальника; 8 – подшипник; 9 – зубчатый шкив

– запрессуйте, прилагая усилие к обойме подшипника, подшипник с валиком так, чтобы совпали отверстия под стопорный винт 1;
– заверните стопорный винт подшипника и зачеканьте контуры его гнезда для предотвращения самоотвертывания;

ПРЕДУПРЕЖДЕНИЕ
Повторное использование зубчатого шкива насоса ваз 2113 не допускается.

– с помощью приспособления 67.7820.9527 напрессуйте крыльчатку, а затем новый зубчатый шкив 9, выдержав размеры (52 ±0,5) мм и (39,8 ±0,1) мм
– проверьте надежность соединения шкива на валике, приложив к шкиву момент 24,5 Н·м (2,5 кгс·м). Шкив не должен провернуться.
