Этапы снятия и установки масляного насоса лада 2113, инструкции по разборке и сборке насоса лада 2115. Замена масла в двигателе лада 2114. Устройство системы смазки ваз 2113, ваз 2115, ваз 2114.

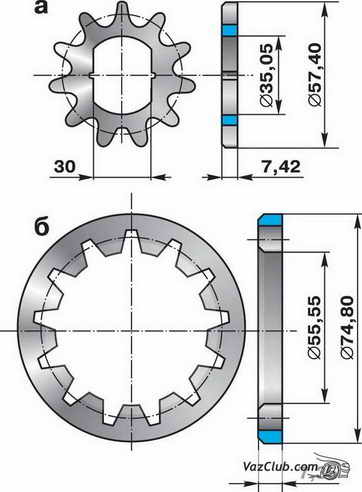

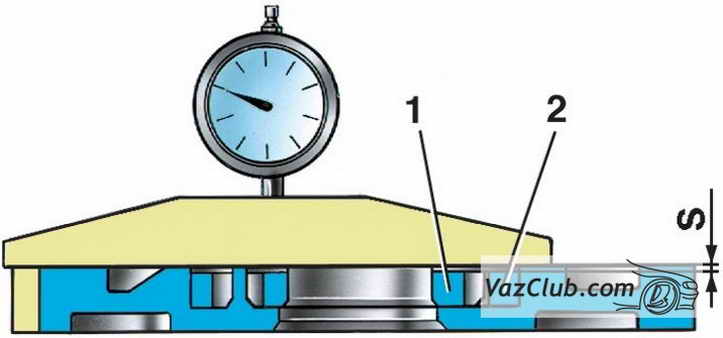

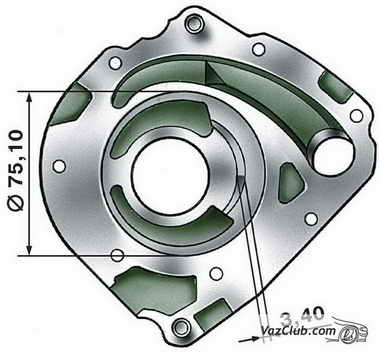

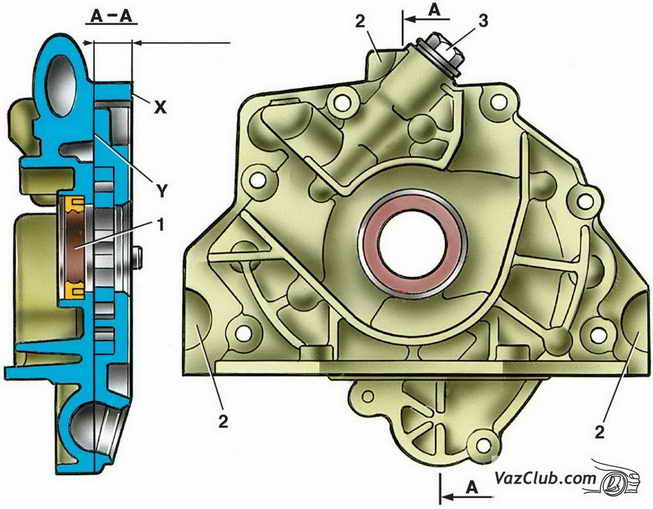

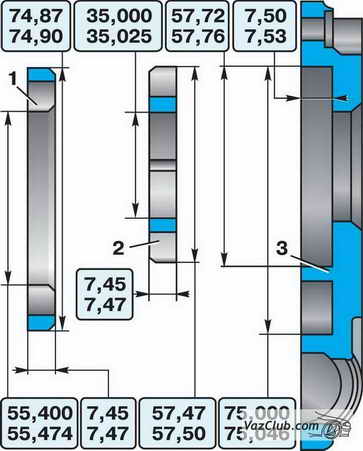

Разборка и сборка масляного насоса Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2Детали масляного насоса: 1 – корпус насоса; 2 – ведомая шестерня; 3 – ведущая шестерня; 4 – редукционный клапан; 5 – пружина редукционного клапана; 6 – пробка; 7 – уплотнительное кольцо; 8 – передний сальник коленчатого вала; 9 – крышка насоса; 10 – резиновое уплотнительное кольцо; 11 – маслоприемник Разборка и сборка маслянного насоса. Осторожно закрепите масляный насос ваз 2113, ваз 2114, ваз 2115 в тиски, чтобы не повредить крышку 9. Выверните винты крепления корпуса 1 насоса и крышки 9, выньте корпус, ведомую 2 и ведущую 3 шестерни. Отверните пробку 6 редукционного клапана 4 и выньте пружину 5 с клапаном. Выпрессуйте из крышки 9 насоса самоподжимной сальник 8 коленчатого вала. При сборке насоса смажьте поверхность наружного диаметра сальника моторным маслом и запрессуйте его в крышку 9 до упора. Осторожно закрепите крышку в тисках, установите шестерни фасками на вершинах зубьев внутрь корпуса 1 и заверните винты крепления корпуса и крышки. Вставьте редукционный клапан, пружину и заверните пробку клапана, установив под пробку алюминиевое уплотнительное кольцо 7 толщиной (1,5±0,2) мм. ПРЕДУПРЕЖДЕНИЕ Перед сборкой насоса обязательно смажьте моторным маслом ведущую и ведомую шестерни, корпус в зоне шестерен, уплотнительное резиновое кольцо трубки маслоприемника и редукционный клапан После сборки насоса при проворачивании рукой шестерен они должны вращаться плавно, без заеданий и рывков. Проверка технического состояния деталей. После разборки все детали промойте моющими средствами, продуйте сжатым воздухом и проверьте их состояние. Точки крепления крышки масляного насоса при фрезеровании плоскостей: 1 – сальник коленчатого вала; 2 – точки крепления крышки; 3 – пробка редукционного клапана; X, У — плоскости фрезерования Алюминиевая крышка при проверке ее в зоне прилегания шестерен не должна иметь уступов, поверхность крышки должна быть плоской. При заметных износах зажмите крышку в точках 2 и профрезеруйте поверхности X и У до размера (13,5±0,3) мм. Максимальный съем металла не должен превышать 0,2 мм. Сальник 1 коленчатого вала замените новым и запрессуйте до упора. При запрессовке сальника усилие должно прикладываться как можно ближе к наружному диаметру сальника. Предельные износы корпуса масляного насоса Рабочие поверхности корпуса насоса ваз 2114, ваз 2115, ваз 2113, лада самара 2 не должны иметь царапин. Предельный диаметр гнезда под ведомую шестерню не должен превышать 75,10 мм. Минимальная ширина сегмента должна быть не менее 3,40 мм. Основные размеры деталей масляного насоса: 1 – ведомая шестерня; 2 – ведущая шестерня; 3 – корпус Основные размеры новых деталей насоса ваз 2114. Замер осевых зазоров шестерен масляного насоса: 1 – ведущая шестерня; 2 – ведомая шестерня; S — осевой зазор Предельные износы шестерен масляного насоса (размеры диаметров по вершинам зубьев даны для справок): а — ведущей шестерни; б — ведомой шестерни Замерьте индикатором максимальные осевые зазоры, которые не должны превышать для ведущей шестерни 0,12 мм, для ведомой – 0,15 мм. Если зазоры превышают предельные значения, замените шестерни. Предельные износы шестерен ваз 2115. Если их размеры превышают предельные значения, также замените шестерни. |
