Проверка стартера, проверка и устранение неисправностей в стартере лада 2114, порядок ремонта стартера лада 2113, этапы разборки и сборки стартера автомобиля ваз 2113, ваз 2115, ваз 2114.

Проверка стартера Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2

Проверка работоспособности

Схема соединений для проверки стартера на стенде: 1 – вольтметр с пределом шкалы не менее 15 В; 2 – стартер; 3 – реостат на 800 А; 4 – амперметр с шунтом на 1000 А; 5 – выключатель; 6 – аккумуляторная батарея

Электрическая схема соединений для проверки стартера лада самара 2. Присоединительные провода к источнику тока, амперметру и контактному болту тягового реле стартера должны иметь сечение не менее 16 мм2.

Испытание в режиме полного торможения

Испытание в режиме холостого хода

Проверка тягового реле

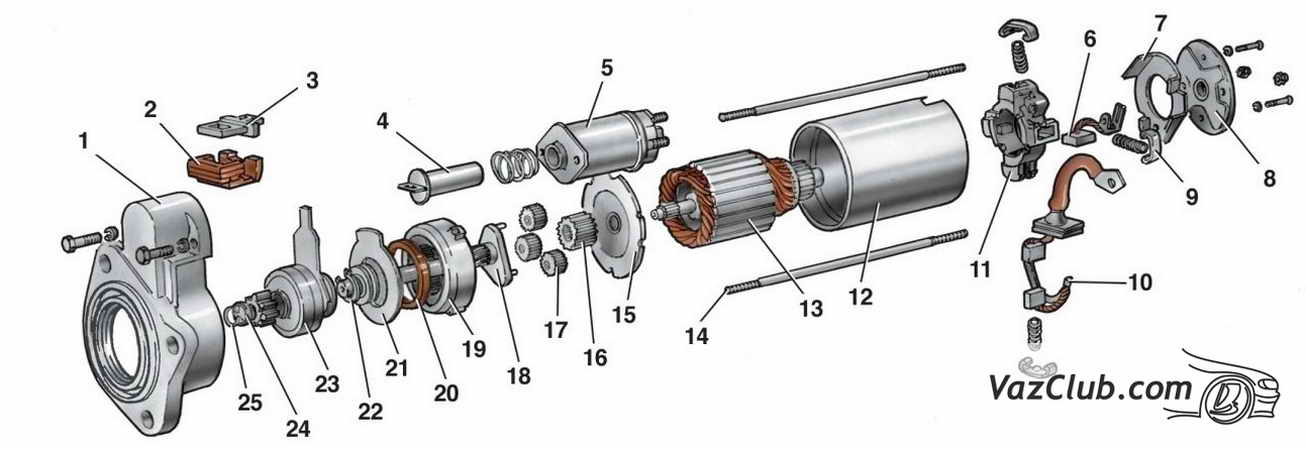

Детали стартера: 1 – крышка со стороны привода; 2 – уплотнительная прокладка; 3 – кронштейн рычага; 4 – якорь тягового реле; 5 – тяговое реле; 6 – "отрицательная" щетка; 7 – прокладка; 8 – задняя крышка; 9 – фиксатор щетки; 10 – "положительные" щетки в сборе с соединительной шиной; 11 – щеткодержатель; 12 – статор; 13 – якорь; 14 – стяжная шпилька; 15 – опора вала якоря; 16 – центральная шестерня; 17 – планетарная шестерня; 18 – вал привода с водилом; 19 – шестерня с внутренним зацеплением; 20 – уплотнительное кольцо; 21 – опора вала привода с вкладышем; 22 – стопорное кольцо; 23 – привод в сборе; 24 – ограничительное кольцо; 25 – стопорное кольцо

Установите между ограничительным кольцом 24 и шестерней прокладку толщиной 11,5 мм и включите реле. Напряжение включения реле при упоре шестерни в прокладку должно быть не более 8 В при температуре окружающей среды (20 ±5) °С. Если напряжение больше, то это указывает на неисправность реле или привода.
