Устройство передней подвески Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2

Передняя подвеска лада самара 2 независимая, телескопическая, с гидравлическими амортизаторными стойками, с винтовыми цилиндрическими пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости.

Передняя подвеска ваз 2115 в сборе: 1 – верхняя опора телескопической стойки; 2 – верхняя опорная чашка; 3 – буфер хода сжатия с защитным кожухом; 4 – опора буфера сжатия; 5 – пружина подвески; 6 – нижняя опорная чашка пружины; 7 – шаровой шарнир рулевой тяги; 8 – поворотный кулак; 9 – телескопическая стойка; 10 – эксцентриковая шайба; 11 – регулировочный болт; 12 – кронштейн стойки; 13 – поворотный кулак; 14 – защитный кожух переднего тормоза; 15 – диск тормозного механизма; 16 – стопорное кольцо; 17 – гайка ступицы колеса; 18 – шлицевой хвостовик корпуса шарнира привода колеса; 19 – направляющий штифт; 20 – подшипник ступицы колеса; 21 – шаровой шарнир; 22 – рычаг подвески; 23 – регулировочные шайбы; 24 – стойка стабилизатора; 25 – штанга стабилизатора; 26 – подушка штанги стабилизатора; 27 – кронштейн крепления штанги стабилизатора; 28 – кронштейн кузова для крепления рычага подвески; 29 – растяжка рычага подвески; 30 – кронштейн крепления растяжки; 31 – защитный чехол шарового пальца; 32 – подшипник шарового пальца; 33 – шаровой палец; 34 – корпус шарового пальца; 35 – шток стойки подвески; 36 – наружный корпус верхней опоры; 37 – внутренний корпус верхней опоры; 38 – подшипник верхней опоры; 39 – резиновый элемент верхней опоры; 40 – ограничитель хода верхней опоры; 41 – защитный колпак верхней опоры; В — зона для контроля шарнира подвески

Основным элементом подвески ваз 2114, ваз 2115, ваз 2113 является телескопическая, гидравлическая амортизаторная стойка 9, нижняя часть которой соединяется с поворотным кулаком 13 двумя болтами. Верхний болт 11, проходящий через овальное отверстие кронштейна стойки, имеет эксцентриковый поясок и эксцентриковую шайбу 10. При повороте верхнего болта изменяется развал передних колес.
На телескопической стойке установлены: витая цилиндрическая пружина 5, пенополиуретановый буфер 3 хода сжатия, а также верхняя опора 1 стойки в сборе с подшипником 38.

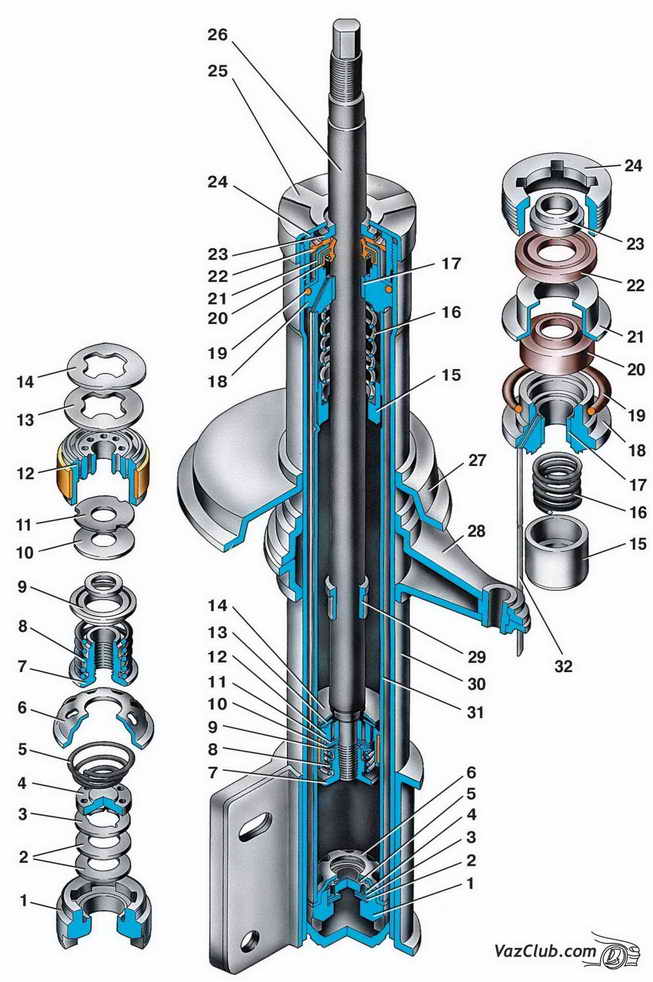

Телескопическая стойка ваз 2114: 1 – корпус клапана сжатия; 2 – диски клапана сжатия; 3 – дроссельный диск клапана сжатия; 4 – тарелка клапана сжатия; 5 – пружина клапана сжатия; 6 – обойма клапана сжатия; 7 – гайка клапана отдачи; 8 – пружина клапана отдачи; 9 – тарелка клапана отдачи; 10 – диск клапана отдачи; 11 – дроссельный диск клапана отдачи; 12 – поршень; 13 – тарелка перепускного клапана; 14 – пружина перепускного клапана; 15 – плунжер; 16 – пружина плунжера; 17 – направляющая втулка штока с фторопластовым слоем; 18 – обойма направляющей втулки; 19 – уплотнительное кольцо корпуса стойки; 20 – сальник штока; 21 – обойма сальника; 22 – прокладка защитного кольца штока; 23 – защитное кольцо штока; 24 – гайка корпуса стойки; 25 – опора буфера сжатия; 26 – шток; 27 – чашка пружины; 28 – поворотный рычаг; 29 – ограничительная втулка штока; 30 – корпус стойки; 31 – цилиндр; 32 – сливная трубка

Верхняя опора ваз 2113 крепится тремя самоконтрящимися гайками к стойке брызговика кузова. За счет своей эластичности опора обеспечивает "качание" стойки при ходах подвески и гасит высокочастотные вибрации. Вмонтированный в нее подшипник дает возможность стойке поворачиваться вместе с управляемыми колесами. В корпусе стойки смонтированы детали телескопического гидравлического амортизатора.
В верхней части цилиндра установлен гидравлический буфер хода отдачи, состоящий из плунжера 15 и пружины 16. Он ограничивает перемещение штока при ходе отдачи.
Нижняя часть поворотного кулака 13 соединяется шаровым шарниром 21 с поперечным рычагом 22 подвески. Тормозные и тяговые силы воспринимаются продольными растяжками 29, которые через резинометаллические шарниры соединяются с поперечными рычагами 22 и с кронштейнами 30. В местах соединения растяжки с рычагом ваз 2113, ваз 2114, ваз 2115 и кронштейном устанавливаются регулировочные шайбы 23, которыми регулируется угол продольного наклона оси поворота.
В поворотном кулаке крепится двухрядный радиально-упорный подшипник 20 закрытого типа, на внутренних кольцах которого установлена с натягом ступица колеса. Подшипник затягивается гайкой 17 на хвостовике 18 корпуса наружного шарнира привода колес и не регулируется. Все гайки крепления передних и задних ступиц колес одинаковые и имеют правую резьбу.
Стабилизатор поперечной устойчивости представляет собой штангу 25, колена которой через стоки 24 с резиновыми и резинометаллическими шарнирами соединены с поперечными рычагами 22 подвески. Средняя (торсионная) часть штанги крепится к кузову кронштейнами 27 через резиновые подушки.
