Сборка и разборка передней двери Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2

Стеклоподъемник передней двери: 1 – ручка стеклоподъемника; 2 – облицовка; 3 – розетка; 4 – прокладка; 5 – механизм стеклоподъемника; 6 – оболочка троса; 7 – ролик; 8 – стекло; 9 – уплотнитель; 10 – уплотнитель наружный; 11 – уплотнитель внутренний; 12 – обойма; 13 – пластина крепления опускного стекла; 14 – трос

Отожмите розетку 3 и сдвиньте до полного выхода облицовку 2 ручки 1 стеклоподъемника ваз 2114, ваз 2115, ваз 2113. Снимите ручку и облицовку.

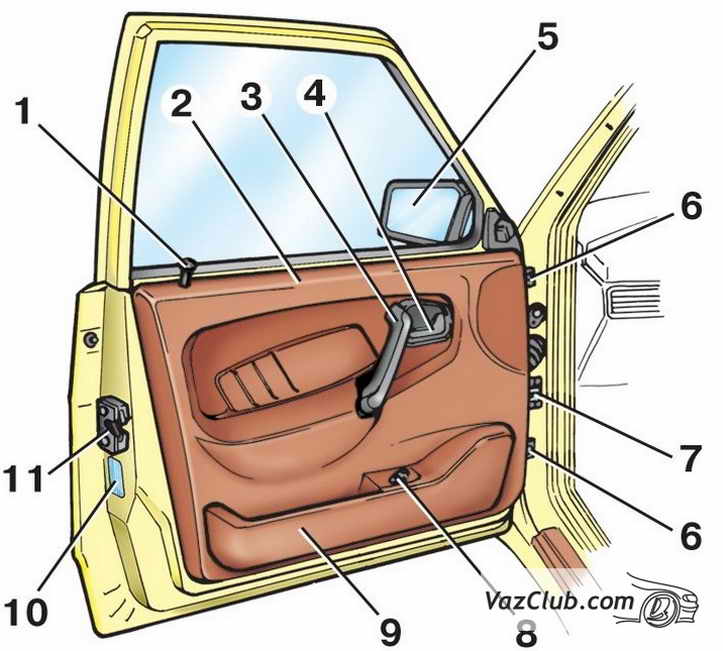

Внутренний вид передней двери: 1 – кнопка выключения замка; 2 – обивка двери; 3 – ручка подлокотника; 4 – внутренняя ручка двери; 5 – наружное зеркало заднего вида; 6 – болты крепления двери; 7 – ограничитель открывания двери; 8 – выключатель электростеклоподъемника; 9 – карман обивки двери; 10 – катафот; 11 – наружный замок двери

Вывернув винты, снимите ручку подлокотника 3 и карман обивки двери. При помощи отвертки снимите облицовку внутренней ручки 4 двери. Выверните кнопку 1 выключения замка.
Снимите ручку регулирования наружного зеркала 5 заднего вида, внутреннюю облицовку и, вывернув винты крепления, снимите зеркало.
Преодолевая сопротивление пружинных пластмассовых держателей, снимите обивку 2 двери. Снимите с двери уплотнители опускного стекла. Через отверстия внутренней панели двери ваз 2115 удалите защитные пластины.
Выверните винты крепления и снимите вниз направляющие желобки опускного стекла, затем отсоедините обойму 12 стекла от пластины 13, отверните гайки крепления стеклоподъемника, снимите его и выньте через верх опускное стекло.

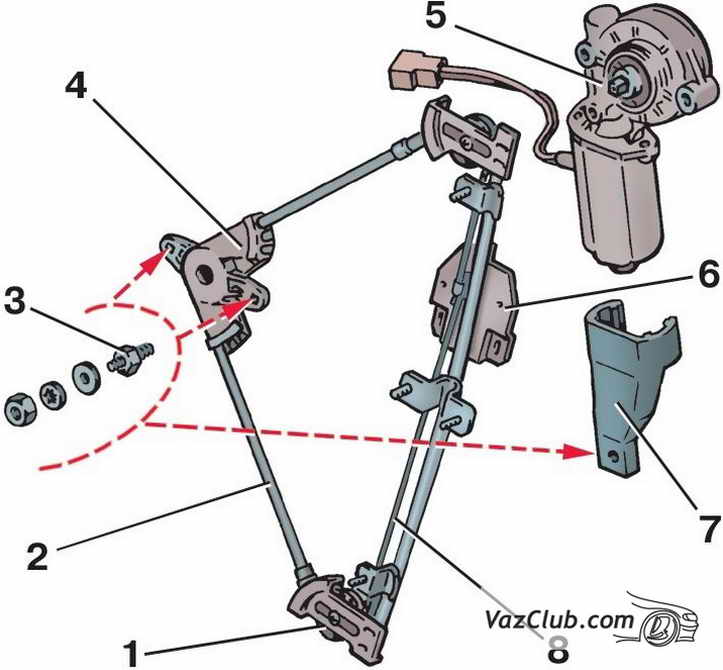

Стеклоподъемник с электроприводом: 1 – ролик; 2 – оболочка троса; 3 – опора стеклоподъемника; 4 – механизм стеклоподъемника; 5 – моторедуктор; 6 – пластина крепления опускного стекла; 7 – кронштейн крепления моторедуктора; 8 – трос

Часть автомобилей лада самара 2 комплектуется стеклоподъемниками с электроприводом.
Подъем стекла осуществляется путем передачи крутящего момента от моторедуктора 5 механизму 4 стеклоподъемника и далее вертикальным перемещением троса 8 с закрепленной на нем пластиной 6 крепления опускного стекла.
Перед разборкой двери ваз 2113 и последующим снятием стеклоподъемника необходимо отсоединить переключатель 8 от разъема моторедуктора 5. Снимите стеклоподъемник, выкрутите опоры 3 и отсоедините моторедуктор.

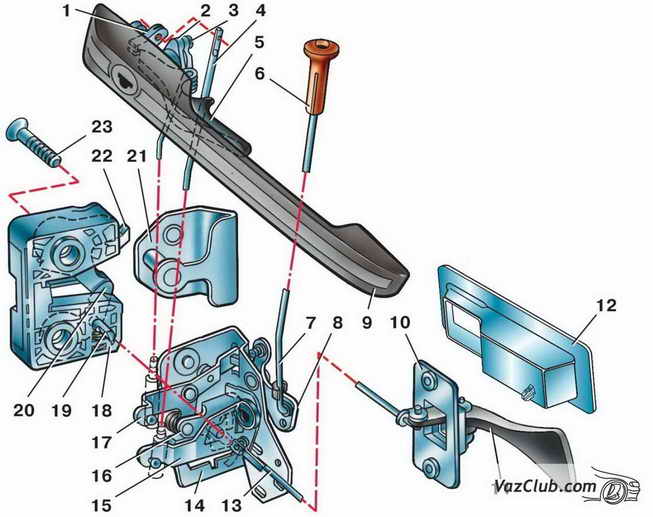

Замок передней правой двери: 1 – поводок клавиши; 2 – поводок выключателя замка; 3 – тяга выключения; 4 – тяга наружного привода; 5 – клавиша; 6 – кнопка выключения замка; 7 – тяга кнопки выключения; 8 и 17 – рычаги выключения; 9 – наружная ручка двери; 10 – кронштейн внутренней ручки; 11 – внутренняя ручка двери; 12 – облицовка внутренней ручки; 13 – тяга внутреннего привода; 14 – корпус внутреннего замка; 15 – рычаг наружного привода; 16 – промежуточный рычаг; 18 – корпус наружного замка; 19 – палец привода замка; 20 – собачка; 21 – фиксатор замка; 22 – храповик; 23 – винт крепления замка

Отсоедините от замка тяги 4, 7 и 13, наружной 9 и внутренней 11 ручек двери. Отверните две гайки крепления и снимите наружную ручку двери ваз 2114.

Крепление замков и ручек передней двери: 1 – внутренняя ручка двери; 2 – передняя дверь; 3 – тяга внутреннего привода; 4 – кнопка; 5 – наружная ручка двери; 6 – клавиша ручки; 7 – личинка замка; 8 – уплотнитель ручки; 9 – тяга кнопки; 10 – тяга наружного привода; 11 – поводок выключателя замка; 12 – тяга поводка выключателя замка; 13 – палец фиксатора замка; 14 – корпус фиксатора замка; 15 – замок наружный; 16 – замок внутренний; 17 – тяга моторедуктора; 18 – моторедуктор блокировки замка двери

В случае комплектации автомобиля электроблокировкой замков дверей после снятия обивки двери отсоедините разъем моторедуктора 18 и тягу 17.
Выверните винты и снимите замок 8. Выньте внутреннюю ручку двери в сборе с кронштейном 10, вывернув предварительно винты крепления.
При необходимости выверните винты крепления и снимите ограничитель открывания двери ваз 2113, ваз 2114, ваз 2115.
Сборку двери выполните в обратном порядке. Для надежного крепления резьбу винтов замка и фиксатора смажьте герметиком типа УГ-9. Перед установкой обивки двери проверьте состояние держателей.

Крепление замков и ручек задней двери: 1 – рычаг; 2 – тяга кнопки; 3 – кнопка; 4 – тяга привода замка; 5 – тяга внутреннего привода; 6 – панель двери; 7 – клавиша ручки; 8 – корпус ручки двери; 9 – поводок клавиши; 10 – уплотнитель ручки; 11 – тяга; 12 – замок наружный; 13 – палец фиксатора замка; 14 – корпус фиксатора замка; 15 – замок внутренний; 16 – тяга моторедуктора; 17 – моторедуктор блокировки замка двери; 18 – ручка двери внутренняя

Разборку и сборку задней двери лада самара 2 производить аналогично передней.
