Проверка регулятора давления тормозной системы Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2

Установите автомобиль лада самара 2 на подъемник или смотровую канаву, очистите регулятор давления и детали его привода от грязи.

Регулятор давления ваз 2114: 1 – корпус регулятора давления; 2 – поршень; 3 – защитный колпачок; 4, 8 – стопорные кольца; 5 – втулка поршня; 6 – пружина поршня; 7 – втулка корпуса; 9, 22 – опорные шайбы; 10 – уплотнительные кольца толкателя; 11 – опорная тарелка; 12 – пружина втулки толкателя; 13 – кольцо уплотнительное седла клапана; 14 – седло клапана; 15 – уплотнительная прокладка; 16 – пробка; 17 – пружина клапана; 18 – клапан; 19 – втулка толкателя; 20 – толкатель; 21 – уплотнитель головки поршня; 23 – уплотнитель штока поршня; 24 – заглушка; А, D — камеры, соединенные с главным цилиндром; В, С — камеры, соединенные с колесными цилиндрами задних тормозов; К, М, Н — зазоры

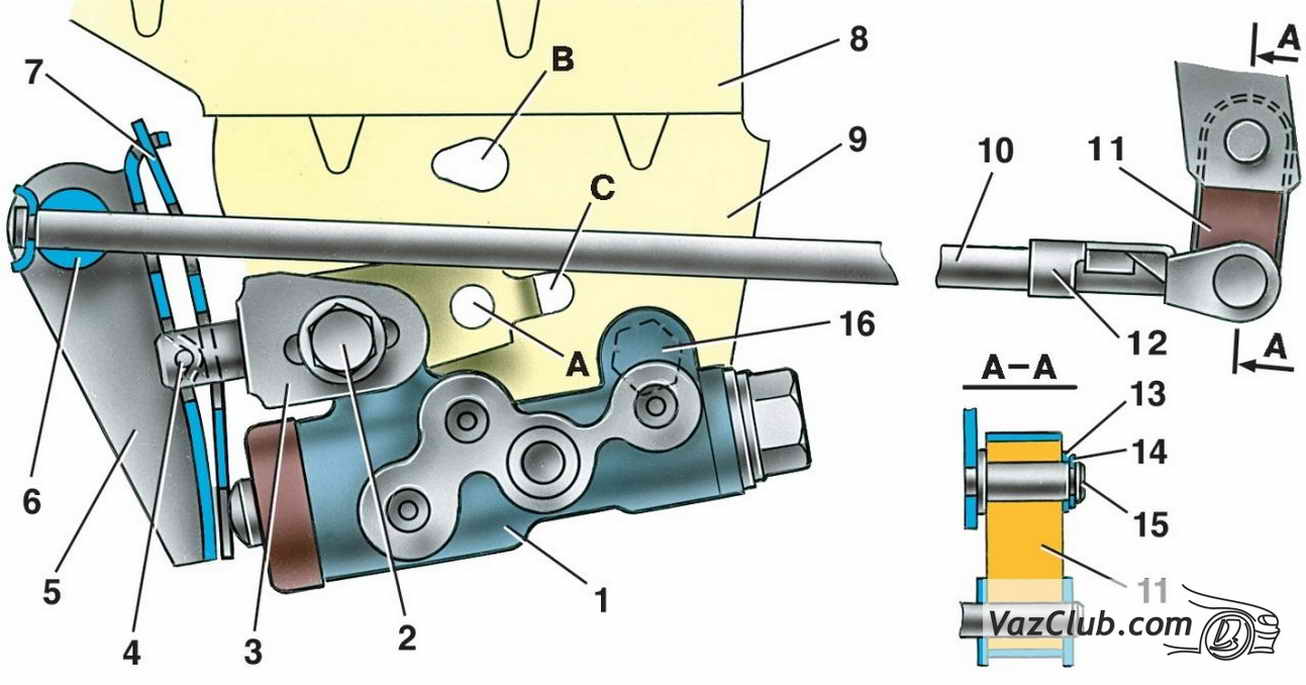

Привод регулятора давления ваз 2115: 1 – регулятор давления; 2, 16 – болты крепления регулятора давления; 3 – кронштейн рычага привода регулятора давления; 4 – штифт; 5 – рычаг привода регулятора давления; 6 – ось рычага привода регулятора давления; 7 – пружина рычага; 8 – кронштейн кузова; 9 – кронштейн крепления регулятора давления; 10 – упругий рычаг привода регулятора давления; 11 – серьга; 12 – скоба серьги; 13 – шайба; 14 – стопорное кольцо; 15 – палец кронштейна; А, В, С — отверстия

Внешним осмотром убедитесь, что регулятор давления лада самара 2 и детали его привода не имеют повреждений, отсутствует подтекание тормозной жидкости, заглушка 24 утоплена в отверстие корпуса на 1–2 мм, отсутствует люфт в соединении серьги 11 с упругим рычагом 10 и пальцем 15 кронштейна.
Попросите помощника нажать на педаль тормоза ваз 2114, ваз 2115, ваз 2113. Поршень 2 при этом должен выдвигаться из корпуса на 1,6–2,4 мм, сжимая пластинчатую пружину 7 до упора ее в рычаг 5. Рычаг 5, преодолевая усилие со стороны упругого рычага 10, повернется относительно штифта 4.
Несоответствие перечисленным требованиям, отсутствие хода поршня, а также его недостаточный или чрезмерный ход свидетельствуют о неисправности регулятора или его привода. В этом случае отремонтируйте или замените регулятор давления, а после его установки отрегулируйте его привод (см. подразд. "Регулировка привода регулятора давления ваз 2113").
