Проверка и регулировка привода регулятора давления тормозов Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2

Установите автомобиль на подъемник или смотровую канаву. Автомобиль лада самара 2 должен стоять на колесах, быть в снаряженном состоянии.
Прожмите заднюю часть автомобиля, прикладывая 2–3 раза усилие в 392–490 Н (40–50 кгс), направленное сверху вниз на задний бампер автомобиля ваз 2113, 2114, 2115, лада самара 2, для установки задней подвески в среднее положение.

Регулировка привода регулятора давления: а) 1 – шаблон; 2 – рычаг приспособления; 3 – ролик; 4 – рычаг привода регулятора давления; 5 – скоба; 6 – груз; А — упор рычага; б) 1 – штанга

Установите между рычагами задней подвески и кузовом штанги 1 для фиксации кузова в данном положении.

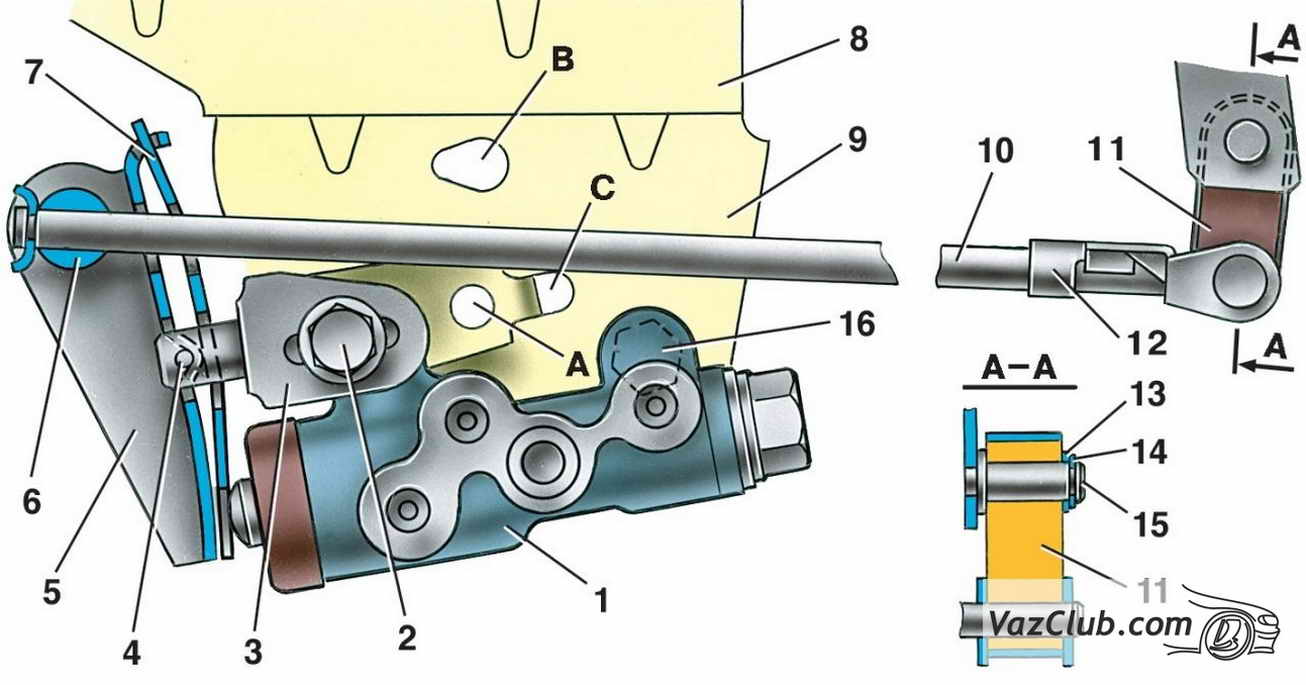

Привод регулятора давления ваз 2113: 1 – регулятор давления; 2, 16 – болты крепления регулятора давления; 3 – кронштейн рычага привода регулятора давления; 4 – штифт; 5 – рычаг привода регулятора давления; 6 – ось рычага привода регулятора давления; 7 – пружина рычага; 8 – кронштейн кузова; 9 – кронштейн крепления регулятора давления; 10 – упругий рычаг привода регулятора давления; 11 – серьга; 12 – скоба серьги; 13 – шайба; 14 – стопорное кольцо; 15 – палец кронштейна; А, В, С — отверстия

Предварительную оценку настройки привода регулятора давления можно определить по зазору между нижней частью рычага 5 привода регулятора давления и пружиной 7. Зазор должен быть в пределах 2–2,1 мм.

Регулировку привода регулятора давления ваз 2114, ваз 2115, ваз 2113 проводят с помощью приспособления 67.7834.9512, для чего:

– отсоедините серьгу 11 от пальца кронштейна рычага задней подвески и опустите серьгу вниз. Установите на оси кронштейна рычага задней подвески приспособление для регулировки привода регулятора давления в положение, при котором упор А рычага 2 приспособления упирался в полку соединителя рычагов задней подвески;
– зацепите захват тросика груза 6 за скобу 5, а тросик перекиньте через ролик 3 и, слегка нажав на груз приблизительно с усилием 4,9 Н (0,5 кгс) вниз, опустите груз [масса груза должна быть равна (1,5±0,05) кг];
– убедитесь, что рычаг 4 не задевает за рычаг задней подвески;
– установите на ось кронштейна рычага задней подвески шаблон 1 и проверьте, входит ли в паз шаблона рычаг 4 привода регулятора давления. Это указывает на правильность регулировки привода ваз 2113, 2114, 2115, лада самара 2, при котором расстояние между центром оси кронштейна рычага задней подвески и осью рычага 4 равно (28±0,2) мм.

В случае неправильной регулировки привода ослабьте болты 16 и 2 крепления регулятора давления, вставьте в отверстия А и В штифты специального рычага и переместите кронштейн до совпадения оси рычага 10 привода регулятора давления и оси паза шаблона. В этом положении затяните болты 16 и 2 крепления регулятора давления ваз 2114, и убедившись в правильности регулировки, соедините серьгу 11 с кронштейном рычага задней подвески.
