Стояночная тормозная система с механическим приводом Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2

Привод стояночной тормозной системы: 1 – кнопка фиксации рычага; 2 – рычаг привода стояночного тормоза; 3 – защитный чехол; 4 – тяга; 5 – уравнитель троса; 6 – регулировочная гайка; 7 – контргайка; 8 – трос; 9 – оболочка троса

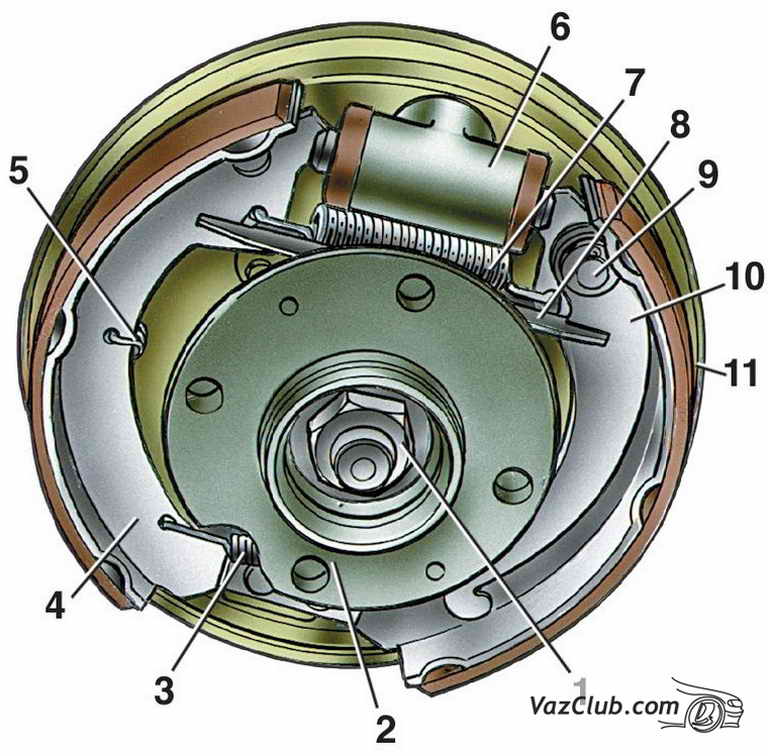

Тормозной механизм заднего колеса: 1 – гайка крепления ступицы; 2 – ступица колеса; 3 – нижняя стяжная пружина колодок; 4 – тормозная колодка; 5 – направляющая пружина; 6 – колесный цилиндр; 7 – верхняя стяжная пружина; 8 – разжимная планка; 9 – палец рычага привода стояночного тормоза; 10 – рычаг привода стояночного тормоза; 11 – щит тормозного механизма

Действует на тормозные механизмы задних колес лада самара 2. Привод стояночного тормоза ваз 2114, ваз 2115, ваз 2113 состоит из рычага 2, регулировочной тяги 4, уравнителя 5, троса 8, рычага 10 ручного привода колодок и разжимной планки 8.
