Разборка и сборка колесных тормозных цилиндров Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2

Разборка колесных цилиндров

Детали колесного цилиндра: 1 – поршень в сборе; 2 – корпус цилиндра; 3 – упорный винт; 4 – упорное кольцо; 5 – сухари; 6 – пружина; 7 – опорная чашка; 8 – уплотнитель; 9 – поршень; 10 – защитный колпачок

Снимите защитные колпачки 10, затем выпрессуйте из корпуса цилиндра поршни 1 в сборе с деталями автоматического регулирования зазора между тормозными колодками ваз 2113, ваз 2114, ваз 2115 и барабаном.
Установите поршень в сборе с автоматическим устройством на приспособление 67.7820.9525 так, чтобы выступы приспособления охватили головку упорного винта 3. Специальной отверткой, поворачивая поршень 9, выверните упорный винт 3 из поршня. Снимите с винта уплотнительное кольцо 8 с опорной чашкой 7, пружиной 6 и сухари 5. Разъедините упорное кольцо 4 и упорный винт 3.

Сборка колесных цилиндров

Сборку автоматического устройства и самого цилиндра ваз 2115 проводите в обратной последовательности с учетом следующего:

– перед установкой деталей лада самара 2 обильно смажьте их тормозной жидкостью;
– упорные винты поршней затягивайте моментом 3,9–6,9 Н ·м (0,4–0,7 кгс ·м);

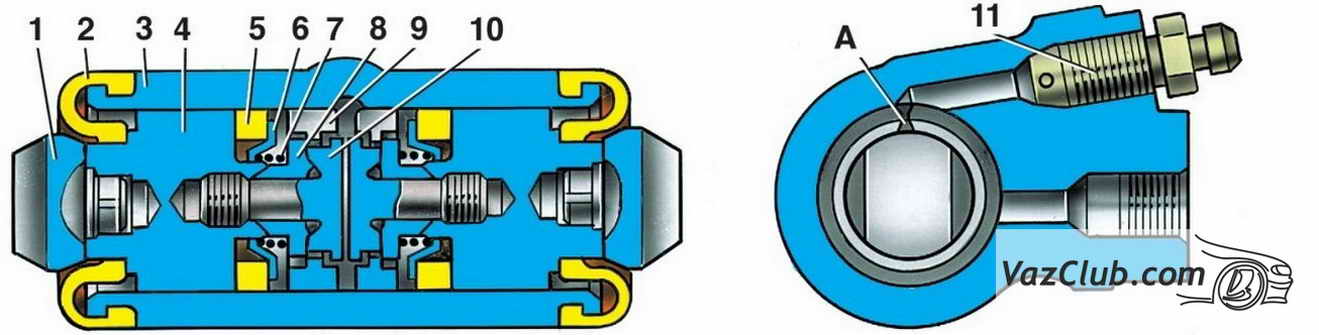

Колесный цилиндр: 1 – упор колодки; 2 – защитный колпачок; 3 – корпус цилиндра; 4 – поршень; 5 – уплотнитель; 6 – опорная тарелка; 7 – пружина; 8 – сухари; 9 – упорное кольцо; 10 – упорный винт; 11 – штуцер; А — прорезь на упорном кольце

– прорезь А на упорных кольцах должна быть направлена вертикально вверх: отклонение от вертикали допускается не более 30°. Такое расположение прорези обеспечивает полное удаление воздуха из привода тормозного механизма колеса при прокачке тормоза ваз 2115;
– поршни в корпусе цилиндра запрессовывайте при помощи приспособления 67.7823.9532;
– усилие запрессовки поршня в цилиндр должно быть не менее 345 Н (35 кгс); при меньшем усилии замените упорное кольцо;
– при запрессовке поршня в цилиндр необходимо выдержать размер 4,5–4,8 мм и 67 мм (максимально) для свободной посадки тормозного барабана ваз 2114;
– после сборки проверьте перемещение каждого поршня в корпусе цилиндра лада самара 2. Они должны легко перемещаться в пределах 1,25–1,65 мм. Последним установите на место защитные колпачки 2.
