Разборка и сборка переднего тормозного механизма Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2

Разборка тормозного механизма переднего колеса

разборка тормозного механизма ваз 2113, ваз 2114, ваз 2115

Отворачивание болта крепления цилиндра: 1 – болты крепления цилиндра; 2 – цилиндр; 3 – болты, стягивающие цилиндр с суппортом

разборка тормозного механизма переднего колеса лада самара 2

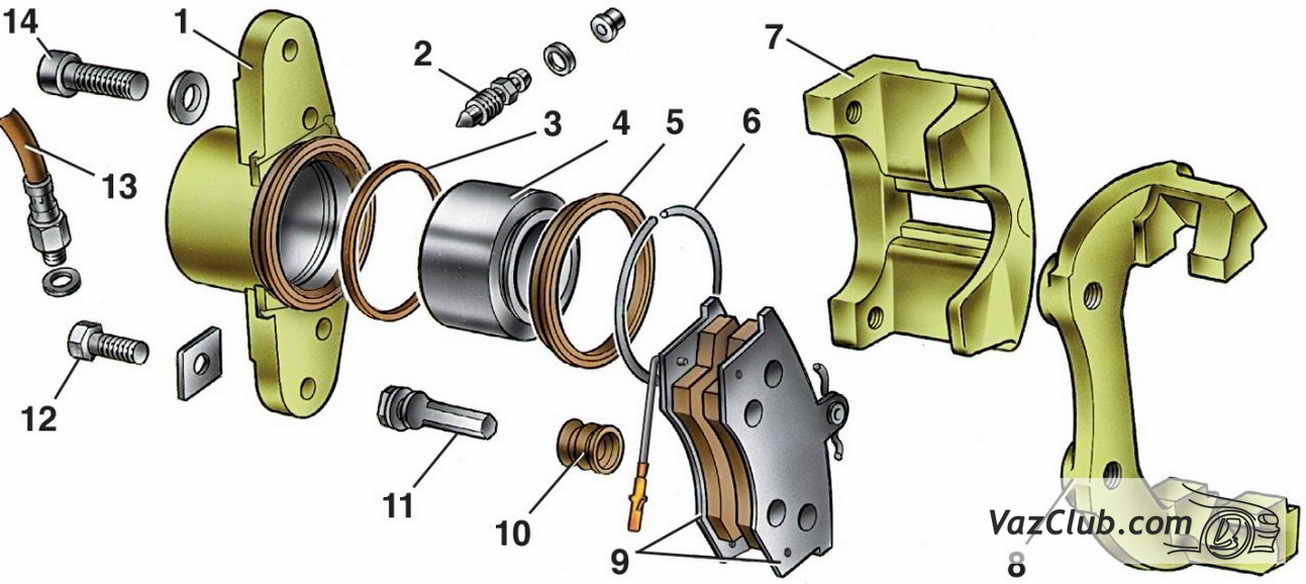

Детали тормозного механизма переднего колеса лада самара 2: 1 – колесный цилиндр; 2 – штуцер для прокачки привода тормоза; 3 – уплотнительное кольцо; 4 – поршень; 5 – защитный колпачок; 6 – стопорное кольцо; 7 – суппорт; 8 – направляющая колодок; 9 – тормозные колодки; 10 – защитный чехол; 11 – направляющий палец; 12 – болт крепления направляющего пальца; 13 – тормозной шланг; 14 – болт крепления цилиндра к суппорту

Отсоедините шланг от колесного цилиндра 2. Расконтрите и отверните болты 1 крепления колесного цилиндра к направляющим пальцам, придерживая ключом за грани направляющий палец. Снимите направляющую 8 колодок в сборе с пальцами. Снимите тормозные колодки ваз 2113 ваз 2115.

сборка тормозного механизма

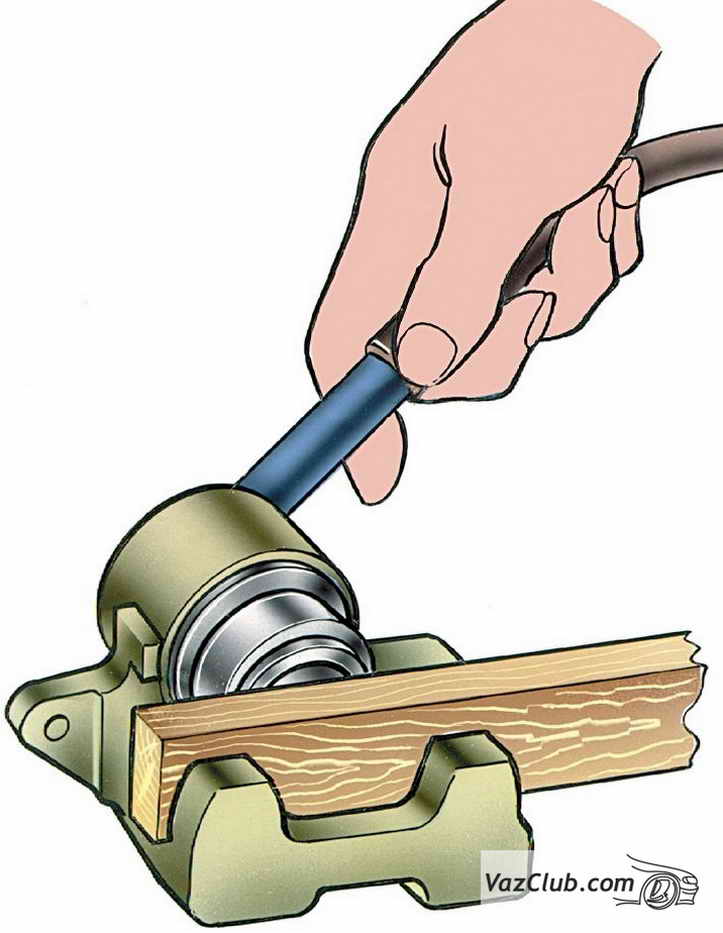

Выталкивание поршня из цилиндра

Снимите стопорное кольцо 6 и защитный колпачок 5 с цилиндра и поршня. Аккуратно, нагнетая струю сжатого воздуха через впускное отверстие для жидкости, вытолкните поршень из цилиндра. Чтобы при выталкивании не повредить поршень о поверхность суппорта, установите под поршень деревянную накладку.
Выверните из корпуса цилиндра штуцер для прокачки и внимательно осмотрите рабочую поверхность цилиндра. На ней не должно быть задиров, повреждений и коррозии.

Сборкa тормозного механизма переднего колеса

Сборку тормозного механизма ваз 2114 проводите в последовательности, обратной разборке. При этом уплотнительное кольцо 3 и колпачок 5 рекомендуется заменять новыми. Зеркало цилиндра, поршень 4 и уплотнительное кольцо смазывайте тормозной жидкостью, а на поверхность поршня нанесите графитовую смазку или смазку Дитор, установите поршень в цилиндр и, не удаляя остатки смазки, наденьте защитный колпачок 5 так, чтобы его края вошли в канавку поршня и цилиндра, после чего установите стопорное кольцо 6. Направляющие пальцы смазывайте смазкой УНИОЛ-1 (1,5 г на каждый палец). Болты крепления суппорта и цилиндра к пальцам затягивайте моментами, указанными в приложении 1, после чего законтрите их. Перед завертыванием болтов нанесите на них герметик, чтобы не корродировала резьбовая часть соединения. После сборки и установки тормозного механизма восстановите уровень жидкости в бачке и прокачайте систему гидропривода ваз 2114.
