Задний тормозной механизм Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2

Тормозной механизм заднего колеса лада самара 2: 1 – гайка крепления ступицы; 2 – ступица колеса; 3 – нижняя стяжная пружина колодок; 4 – тормозная колодка; 5 – направляющая пружина; 6 – колесный цилиндр; 7 – верхняя стяжная пружина; 8 – разжимная планка; 9 – палец рычага привода стояночного тормоза; 10 – рычаг привода стояночного тормоза; 11 – щит тормозного механизма

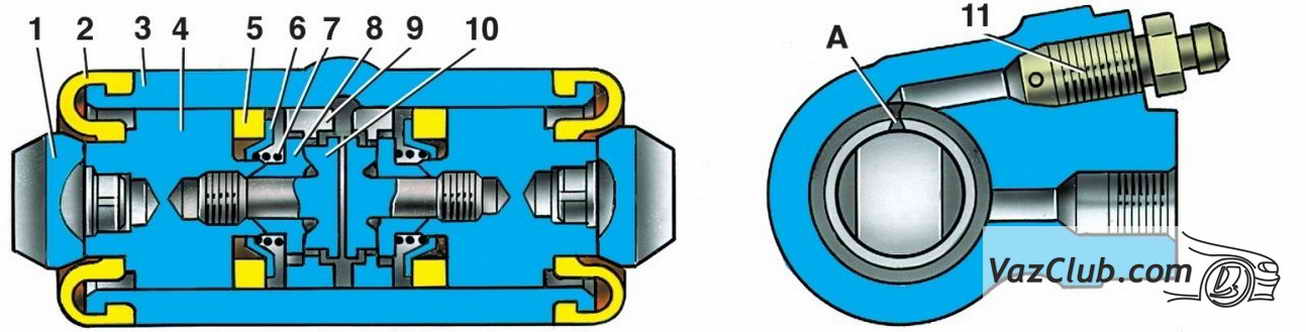

Колесный цилиндр: 1 – упор колодки; 2 – защитный колпачок; 3 – корпус цилиндра; 4 – поршень; 5 – уплотнитель; 6 – опорная тарелка; 7 – пружина; 8 – сухари; 9 – упорное кольцо; 10 – упорный винт; 11 – штуцер; А — прорезь на упорном кольце

Барабанный, с автоматическим регулированием зазора между колодками и барабаном ваз 2115. Устройство автоматического регулирования зазора расположено в колесном цилиндре ваз 2114. Его основным элементом является разрезное упорное кольцо 9, установленное на поршне 4 между буртиком упорного винта 10 и двумя сухарями 8 с зазором 1,25–1,65 мм.
Упорные кольца 9 вставлены в цилиндр с натягом, обеспечивающим усилие сдвига кольца по зеркалу цилиндра не менее 343 Н (35 кгс), что превышает усилие на поршне от стяжных пружин 3 и 7 тормозных колодок лада самара 2.
Когда из-за износа накладок зазор 1,25–1,65 мм полностью выбирается, буртик на упорном винте 10 прижимается к буртику кольца 9, вследствие чего упорное кольцо сдвигается вслед за поршнем на величину износа. С прекращением торможения поршни усилием стяжных пружин сдвигаются до упора сухарей в буртик упорного кольца. Таким образом автоматически поддерживается оптимальный зазор между колодками и барабаном ваз 2113.
