Подбор регулировочного кольца подшипников дифференциала Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2

подшипники дифференциал ваз 2113, ваз 2114, ваз 2115

Коробка передач: 1 – подшипник выключения сцепления; 2 – направляющая втулка; 3 – первичный вал; 4 – роликовый подшипник вторичного вала; 5 – вторичный вал; 6 – стопорное кольцо; 7 – ось сателлитов; 8 – ведущая шестерня привода спидометра; 9 – заглушка транспортная; 10 – сальник привода колеса; 11 – роликовый конический подшипник дифференциала; 12 – шестерня полуоси; 13 – сателлит; 14 – коробка дифференциала; 15 – картер сцепления; 16 – ведомая шестерня главной передачи; 17 – пробка сливного отверстия; 18 – регулировочное кольцо; 19 – ведомая шестерня I передачи вторичного вала; 20 – синхронизатор I и II передачи в сборе; 21 – ведомая шестерня II передачи вторичного вала; 22 – стопорное кольцо; 23 – упорное полукольцо; 24 – ведомая шестерня III передачи вторичного вала; 25 – синхронизатор III и IV передачи в сборе; 26 – ведомая шестерня IV передачи вторичного вала; 27 – игольчатый подшипник шестерен вторичного вала; 28 – шариковый подшипник вторичного вала; 29 – упорная пластина; 30 – ведомая шестерня V передачи вторичного вала; 31 – синхронизатор V передачи в сборе; 32 – гайка; 33 – упорная шайба; 34 – ведущая шестерня V передачи первичного вала; 35 – задняя крышка картера коробки передач; 36 – шариковый подшипник первичного вала; 37 – картер коробки передач; 38 – роликовый подшипник первичного вала; 39 – сапун; 40 – сальник первичного вала

Подшипники дифференциала ваз 2114 должны монтироваться с предварительным натягом 0,25 мм (для контроля 0,15–0,35 мм). Натяг обеспечивается подбором толщины регулировочного кольца 18 (см. рис. 3.7), устанавливаемого в гнезде картера коробки передач под наружным кольцом подшипника дифференциала ваз 2115.

ПРИМЕЧАНИЕ
Подбор толщины регулировочного кольца проводите при замене одной из следующих деталей: коробки дифференциала, подшипника дифференциала и картеров сцепления или коробки передач.

Определите толщину регулировочного кольца приспособлением 67.7824.9517 в следующей последовательности:

кольца подшипников дифференциала лада самара 2

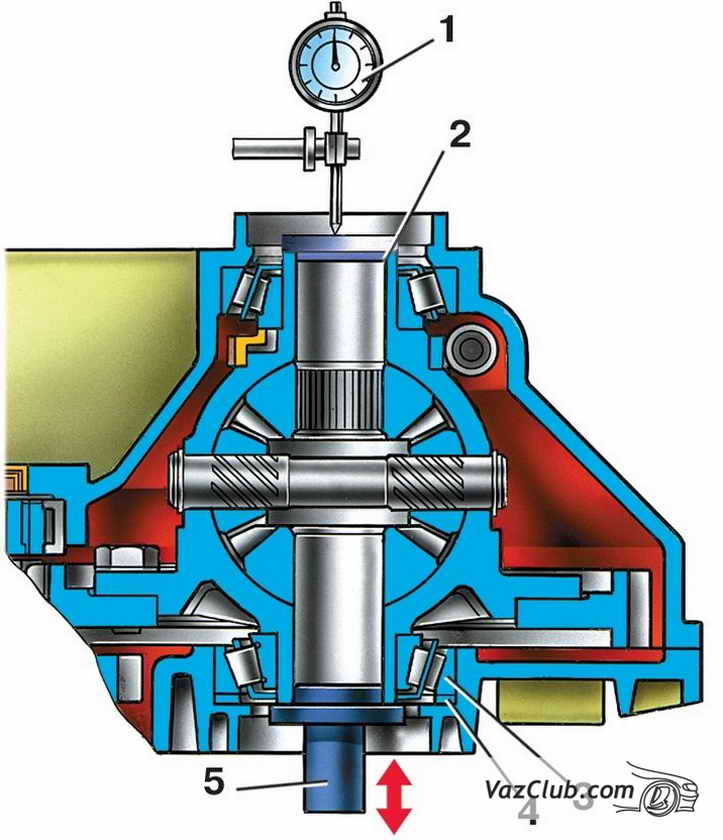

Схема подбора толщины регулировочного кольца подшипников дифференциала: 1 – индикатор; 2 – опорная оправка; 3 – подшипник дифференциала; 4 – установочное кольцо; 5 – оправка

– запрессуйте наружное кольцо роликового конического подшипника 3 вместе с установочным кольцом 4 (рис. 3.19) в картер коробки передач;

ПРИМЕЧАНИЕ
Установочное кольцо 4 имеет постоянную толщину, равную 1,25 мм.

– запрессуйте наружное кольцо другого подшипника дифференциала в картер сцепления ваз 2113;
– установите дифференциал в картер коробки передач и, закрыв его картером сцепления, затяните не менее трех гаек, равноудаленных друг от друга, крепящих картер коробки передач к картеру сцепления ваз 2113, ваз 2114, ваз 2115 [момент затяжки 24,5 Н ·м (2,5 кгс ·м)]. После чего проверните дифференциал для самоустановки подшипников на 2–3 оборота;
– установите опорную оправку 2 на коробку дифференциала и закрепите при помощи универсальной державки индикатор 1 с удлинителем. Ножку индикатора установите на опорную оправку с предварительным натягом, равным 1 мм, и в этом положении зафиксируйте индикатор, а стрелку его установите на нуль;
– перемещайте снизу дифференциал и следите за показанием индикатора;

ПРЕДУПРЕЖДЕНИЕ
При измерении осевого перемещения дифференциала не поворачивайте его, чтобы не исказить результаты измерения.

По формуле S = А + В + С подсчитайте толщину регулировочного кольца подшипников дифференциала,
где S — толщина регулировочного кольца;
А — величина осевого перемещения дифференциала;
В — величина предварительного натяга подшипников дифференциала;
С — толщина установочного кольца (величина постоянная).
Пример. Показание индикатора при перемещении дифференциала равно 1,00 мм. Величина предварительного натяга подшипников дифференциала равна 0,25 мм, толщина установочного кольца – 1,25 мм:
S = 1,00 + 0,25 + 1,25 = 2,50 мм.
После определения толщины регулировочного кольца, разъедините картера сцепления и коробки передач, снимите дифференциал лада самара 2, выпрессуйте съемником 67.7801.9526 наружное кольцо подшипника из картера коробки передач и вместо установочного кольца 4 установите подобранное регулировочное кольцо. Запрессуйте оправкой 67.7853.9575 наружное кольцо подшипника дифференциала и установите дифференциал в картер коробки передач и, закрыв его картером сцепления, затяните гайки крепления коробки передач к картеру сцепления.
Проверьте динамометром 02.7812.9501 момент сопротивления проворачиванию дифференциала. Для чего пропустите наконечник динамометра через отверстие коробки дифференциала (для вала привода колеса) до охвата им оси сателлитов. Проверните рукоятку динамометра на несколько оборотов по часовой стрелке и по шкале определите момент сопротивления проворачиванию. Он должен быть: для новых подшипников 147–343 Н·см (15–35 кгс·см), для приработанных подшипников как минимум 30 Н·см (3 кгс·см).
