Устройство сцепления Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2

Сцепление в сборе: 1 – роликовый подшипник первичного вала; 2 – опорная втулка вилки выключения сцепления; 3 – нажимная пружина; 4 – кожух сцепления; 5 – подшипник выключения сцепления; 6 – нажимный диск; 7 – ведомый диск; 8 – маховик; 9 – первичный вал коробки передач; 10 – шкала; 11 – болт крепления сцепления к маховику; 12 – втулка вилки выключения сцепления; 13 – картер сцепления; 14 – вилка выключения сцепления; 15 – рычаг вилки выключения сцепления

Сцепление постоянно замкнутого типа, однодисковое, сухое, с диафрагменной центральной нажимной пружиной 3 и гасителем крутильных колебаний (демпфером) на ведомом диске 7.

Ведомая часть сцепления — ведомый диск 7 в сборе с фрикционными накладками и демпфером находится на шлицах первичного вала 9 коробки передач, и при включенном сцеплении прижимается к маховику 8 нажимным диском 6 под действием нажимной пружины 3.

Ведущая часть сцепления ваз 2114 состоит из нажимного диска 6, нажимной пружины 3 и кожуха 4. Кожух 4 сцепления крепится к маховику 8 шестью болтами 11 и центрируется тремя штифтами.

Привод сцепления тросовый, беззазорный — отсутствует зазор между подшипником 5 выключения сцепления ваз 2113 и лепестками нажимной пружины 3.

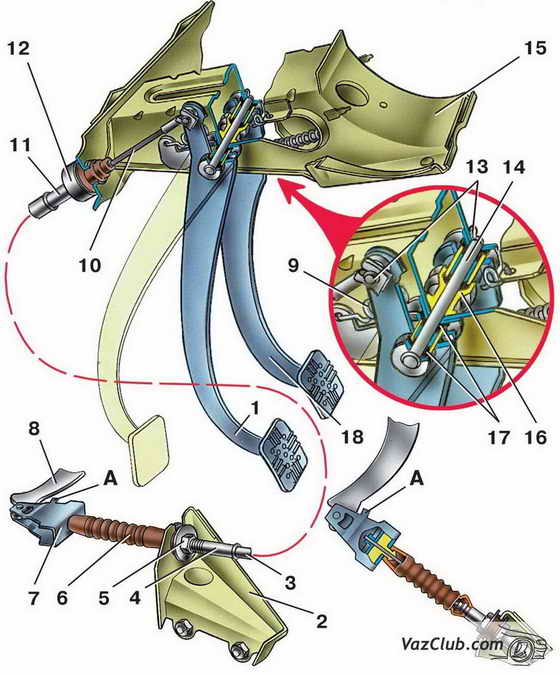

Привод сцепления лада самара 2: 1 – педаль сцепления; 2 – кронштейн крепления нижнего наконечника оболочки троса; 3 – оболочка троса; 4 – нижний наконечник оболочки троса; 5 – гайка; 6 – защитный чехол; 7 – поводок троса; 8 – рычаг вилки выключения сцепления; 9 – оттяжная пружина педали сцепления; 10 – трос; 11 – верхний наконечник оболочки троса; 12 – обойма; 13 – стопорные скобы; 14 – ось педалей; 15 – кронштейн педалей сцепления и тормоза; 16 – дистанционная втулка; 17 – втулки педали сцепления; 18 – педаль тормоза; А — элемент поводка троса; Х — ход педали сцепления

В кронштейне 15 расположены педали сцепления 1 и тормоза 18 на оси 14. К педали сцепления ваз 2115 крепится верхняя часть троса 10. Нижняя часть троса 10 крепится при помощи поводка 7 к рычагу 8 вилки выключения сцепления. Трос 10 расположен в оболочке 3. Верхний наконечник 11 оболочки троса крепится в отверстие щитка передка кузова упираясь в обойму 12 резинового буфера. Нижний наконечник 4 крепится двумя гайками 5 к кронштейну 2. Основным параметром, определяющим работу привода сцепления, является ход "Х" педали сцепления до упора в коврик пола кузова.
