Снятие и установка тормозной скобы Ваз 2108, Ваз 2109, Ваз 21099, Лада Самара
Примечания
Затормозите автомобиль стояночным тормозом лада спутник и установите под задние колеса упорные бруски. Поднимите и установите на опоры переднюю часть автомобиля. Снимите колесо.
Промойте и высушите тормозной механизм.
Если вы собираетесь менять поршень или уплотнительное кольцо, то для удобства отсоедините колесный цилиндр от суппорта.
Предупреждения
При наличии забоин, следов износа и коррозии на рабочих поверхностях поршня и цилиндра их надо заменить.
На направляющих пальцах не должно быть коррозии и повреждений. Они должны свободно перемещаться в отверстиях основания. В противном случае пальцы замените, а также порванные или потерявшие упругость защитные чехлы направляющих пальцев.
ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
|
|
|
1. Отверните гайку крепления и отсоедините тормозной шланг от штуцера колесного цилиндра. Заглушите отверстие шланга.
|

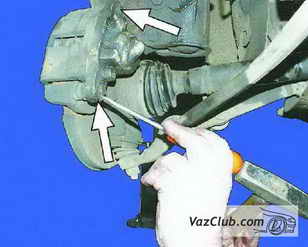

2. Отогните отверткой усики стопорных шайб двух болтов крепления направляющих пальцев.
|

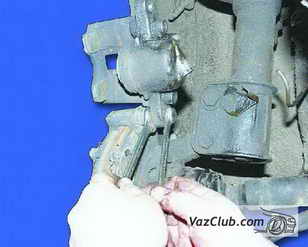

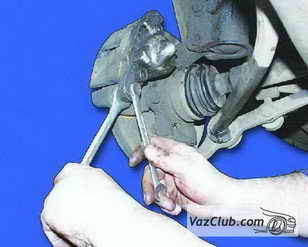

3. Отверните нижний болт крепления направляющего пальца, придерживая при этом его ключом за шестигранник.
|
|
|
|
|
|

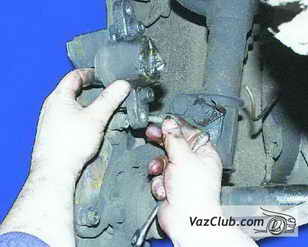

4. Поднимите суппорт вверх и аналогичным образом отверните верхний болт крепления.
|
5. Снимите суппорт ваз 2108 с колесным цилиндром с основания.
|

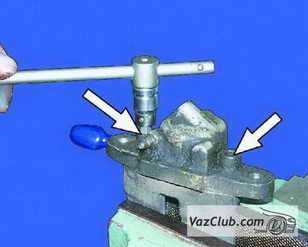

6. Зажмите суппорт в тиски и отверните два болта с внутренним шестигранником крепления цилиндра к суппорту лада самара.
|
|
|
|
|
|

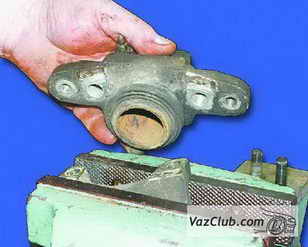

7. Снимите колесный цилиндр ваз 2109 с суппорта.
|

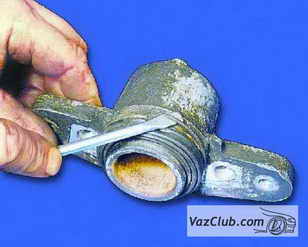

8. Аккуратно, чтобы не порвать защитный чехол, снимите стопорное кольцо.
|

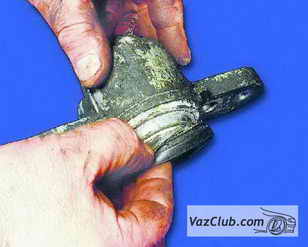

9. Снимите защитный чехол.
|
|
|
|
|
|

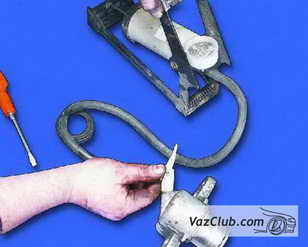

10. Подав сжатый воздух через штуцер для тормозного шланга...
|

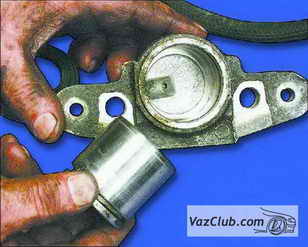

11. ...извлеките поршень из цилиндра.
|

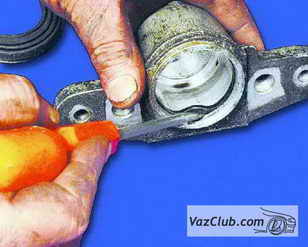

12. Аккуратно, чтобы не повредить зеркало цилиндра, выньте уплотнительное кольцо.
|
 |
 |
 |

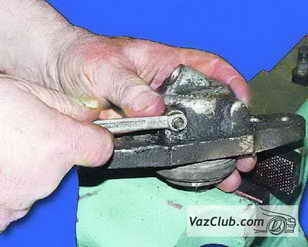

| 13. Выверните клапан прокачки при необходимости замены колесного цилиндра ваз 2108, ваз 2109, ваз 21099 или самого клапана. |

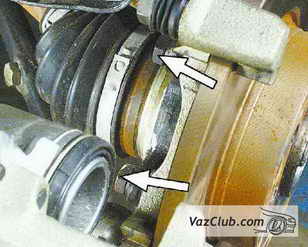

14. Чтобы заменить основание скобы, отверните два болта его крепления к поворотному кулаку. |
15. Сборка и установка тормозной скобы Ваз 2109, Ваз 21099, Ваз 2108, Лада Самара производится в обратном порядке. Перед сборкой смажьте тормозной жидкостью уплотнительное кольцо, поршень и зеркало цилиндра свежей тормозной жидкостью. |
 |
 |
 |

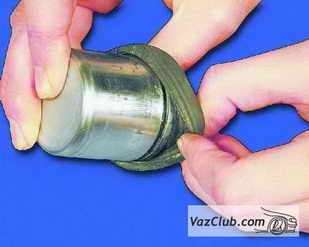

| 16. При установке поршня в цилиндр вставьте кромку защитного колпака в проточку на поршне. |

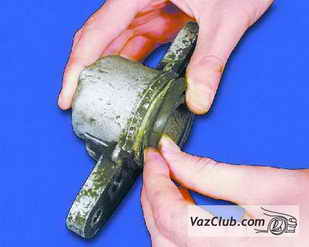

17. Затем вставьте поршень в цилиндр и вставьте наружную кромку в проточку на корпусе цилиндра ваз 21099. Установите стопорное кольцо. |

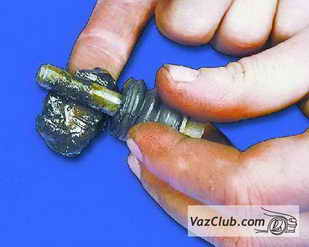

18. Перед установкой смажьте направляющие пальцы смазкой УНИОЛ-1. Моменты затяжки резьбовых соединений. |
|
|
