3. Включите первую передачу и установите противооткатные упоры ("башмаки") под передние колеса. Поднимите и установите на опоры заднюю часть автомобиля ваз 2108, ваз 2109, ваз 21099. Снимите заднее колесо. |
| 1. Опустите спинку заднего сиденья, снимите защитный колпак верхнего крепления стойки, находящийся под задней полкой. |

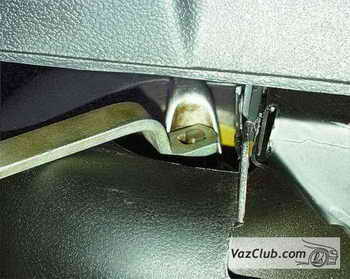

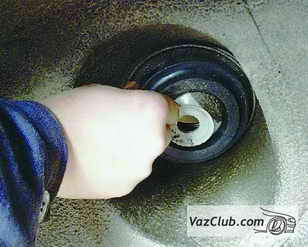

2. Отверните гайку верхнего крепления стойки, удерживая шток амортизатора от проворачивания, и снимите опорную шайбу с верхней подушкой. |
| Предупреждение
Ослабляйте и затягивайте болты крепления колеса только на автомобиле лада спутник, стоящем на земле. Момент затяжки болтов 65–95 Н·м (6,5–9,5 кгс·м).
|
 |
 |
 |

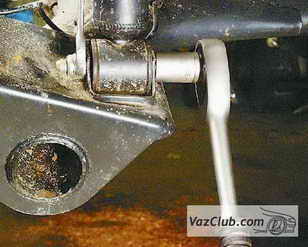

| 4. Отверните гайку нижнего крепления стойки и выньте болт. |

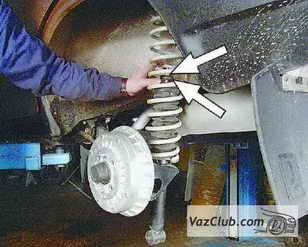

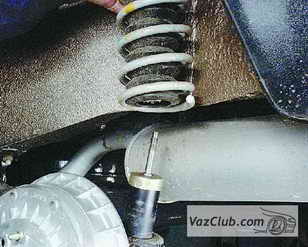

5. Опустите стойку вниз и снимите со штока амортизатора нижнюю подушку с опорной шайбой и распорной втулкой через витки пружины. |
6. Утопите вниз шток амортизатора ваз 2108. |
 |
 |
 |

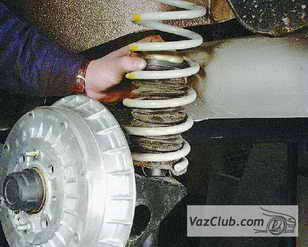

| 7. Снимите пружину с защитным чехлом, крышкой и буфером сжатия. |

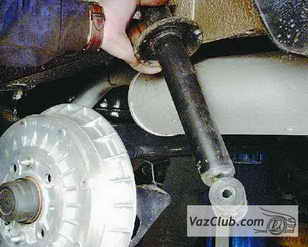

8. Выньте стойку из ниши заднего колеса ваз 2109. |

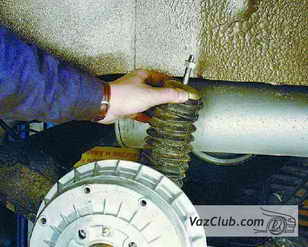

9. Снимите изолирующую прокладку с верхней опорной чашки пружины (если она не осталась на пружине). |
 |
 |
 |

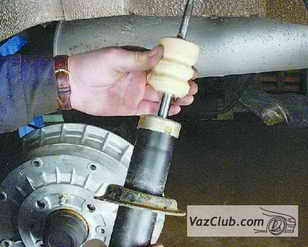

| 10. Наденьте буфер сжатия на шток амортизатора. |
11. Закрепите стойку и наденьте на нее защитный чехол с крышкой. Вытяните шток амортизатора Ваз 2109, Ваз 21099, Ваз 2108, Лада Самара и установите на него нижнюю подушку с опорной шайбой и распорной втулкой. |
Примечание
Шток амортизатора легко вытянуть, если навернуть на него гайку.
|
 |
 |
 |

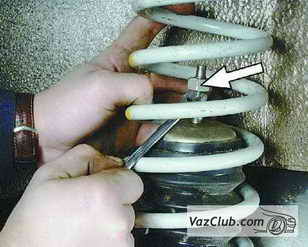

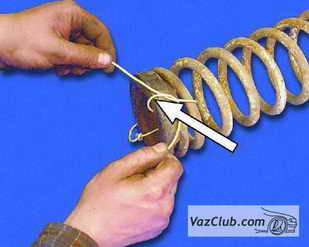

| 12. Установите на верхний виток пружины изолирующую прокладку и закрепите ее от смещения с помощью тонкой веревки, изоленты и т.п. |

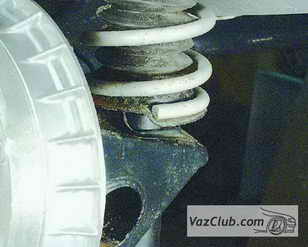

13. Установите пружину на стойку так, чтобы начало первого витка попало в подштамповку в нижней чашке. |

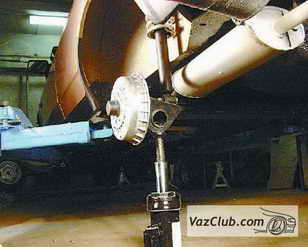

14. Чтобы сжать пружину при установке стойки, подставьте домкрат под балку. Постепенно приподнимая балку домкратом и сжимая тем самым пружину, введите шток амортизатора в отверстие арки кузова. |
| 15. Установите на шток амортизатора верхнюю подушку с шайбой и заверните гайку верхнего крепления стойки, удерживая шток от проворачивания вторым ключом. |
| 16. Опустив автомобиль на землю, несколько раз сильно качните его. Затяните соответствующими моментами: гайку нижнего крепления амортизатора ваз 21099 к балке – 68–84 Н·м (6,8–8,4 кгс·м), гайку верхнего крепления амортизатора лада самара – 51–63 Н·м (5,1–6,3 кгс·м). После пробега 100 км еще раз затяните эти резьбовые соединения требуемыми моментами. |
