Снятие и установка вакуумного усилителя и педального узла Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка

Снимаем обивку моторного отсека, облицовку и накладки ветрового окна ваз 2110 (см. Снятие облицовки и накладки ветрового окна). Чтобы воздух не попал в гидросистему тормозов, тормозные трубки от главного цилиндра не отсоединяем.

Ключом "на 17" отворачиваем две гайки крепления главного цилиндра к вакуумному усилителю.

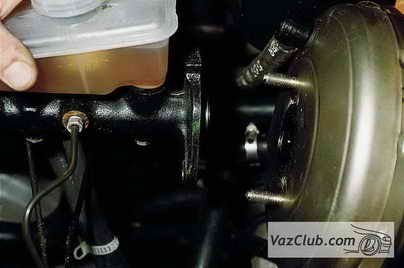

Снимаем главный цилиндр ваз 2111 со шпилек и отводим вперед, осторожно изгибая тормозные трубки.

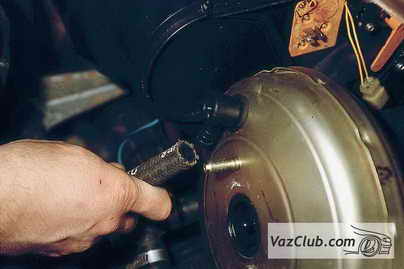

Отсоединяем шланг от штуцера усилителя.

В салоне отсоединяем провода от выключателя стоп-сигнала.

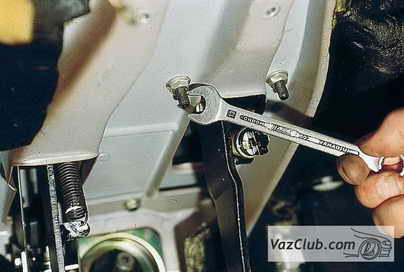

Ключом "на 13" отворачиваем четыре гайки крепления кронштейна педали тормоза к кузову. Для наглядности рулевая колонка снята.

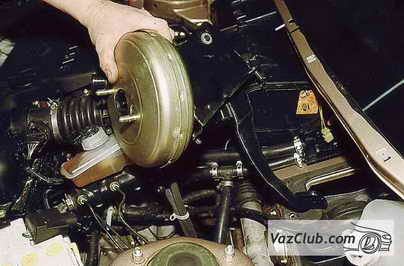

Вынимаем вакуумный усилитель в сборе с кронштейном и тормозной педалью ваз 2112.

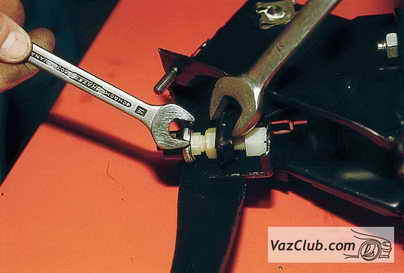

Для снятия выключателя стоп-сигнала двумя ключами "на 17" отворачиваем контргайку.

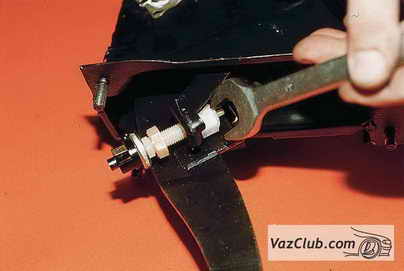

Ключом "на 17" отворачиваем буфер выключателя стоп-сигнала.

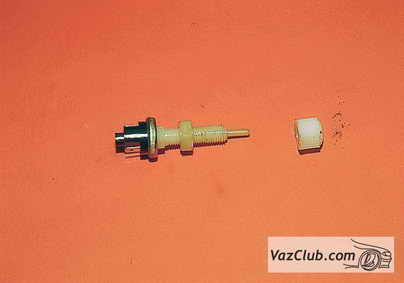

Выключатель и буфер стоп-сигнала

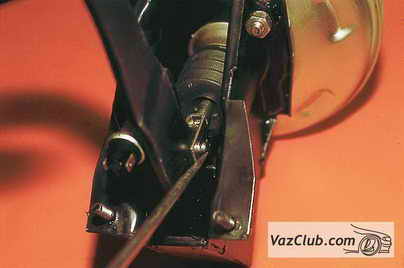

Отверткой снимаем стопорную скобу ваз 2110 пальца толкателя…

…и вынимаем палец.

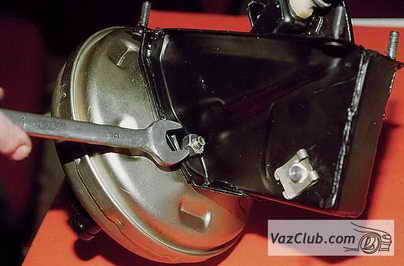

Ключом "на 17" отворачиваем две гайки крепления усилителя к кронштейну…

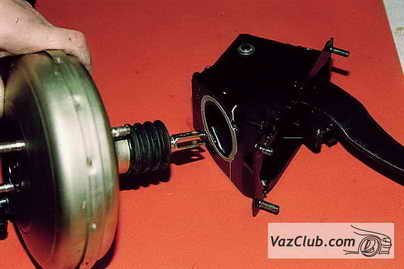

…и отсоединяем вакуумный усилитель ваз 2112.

Сборку производим в обратной последовательности.

При неработающем двигателе свободный ход педали тормоза ваз 2111 должен быть равен 3-5 мм.
Регулируем свободный ход перемещением выключателя стоп-сигнала при отпущенной гайке его крепления. Выключатель стоп-сигнала устанавливается так, чтобы его буфер упирался в упор педали ваз 2110 при свободном ходе педали тормоза 3-5 мм.
В этом положении затягиваем гайку крепления выключателя стоп-сигнала.
