Установка и снятие тормозных колодок Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка

Для оценки состояния тормозных колодок ваз 2112 без снятия барабана в щите тормозного механизма имеется смотровое окно.

ПОРЯДОК ВЫПОЛНЕНИЯ

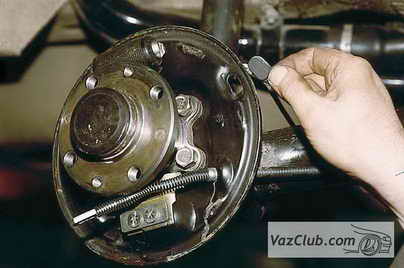

Поддеваем отверткой его заглушку…

…и извлекаем ее из щита (колодки для наглядности сняты).

Минимально допустимая толщина накладок – 1,5 мм.

Для замены колодок устанавливаем автомобиль на смотровую канаву или подъемник.
Снимаем заднее колесо и ослабляем трос привода стояночной тормозной системы ваз 2110 (см. Снятие узлов и регулировка стояночной тормозной системы).

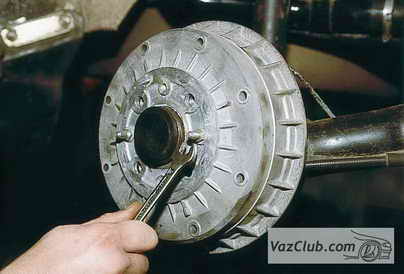

Ключом "на 12" отворачиваем два направляющих штифта.

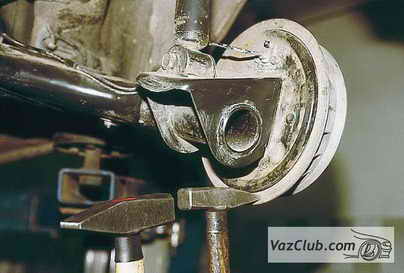

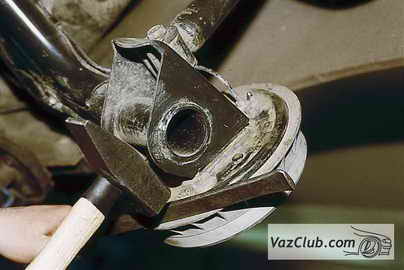

Равномерно поворачивая тормозной барабан, наносим удары по его торцу через молоток…

…или ребро монтажной лопатки.

Снимаем тормозной барабан.

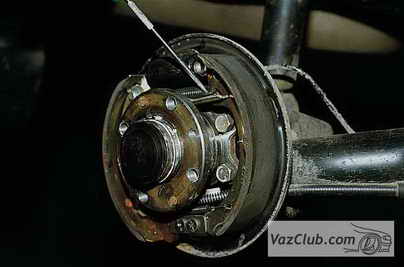

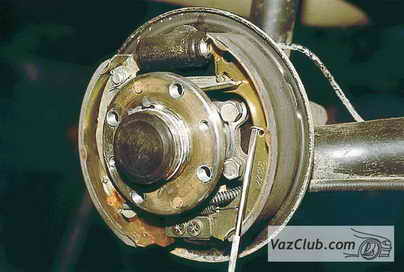

Отверткой отсоединяем конец верхней стяжной пружины от колодки…

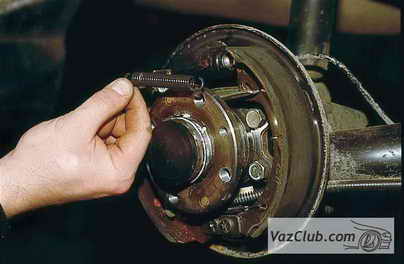

…и вынимаем пружину.

Отверткой выводим из зацепления с колодкой направляющую пружину.

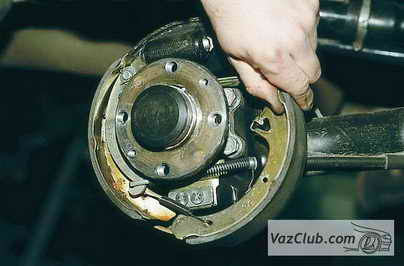

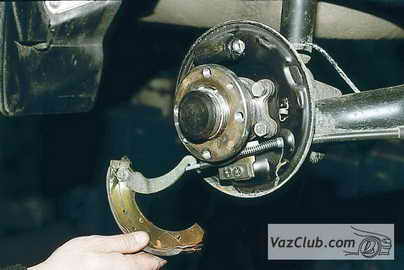

Отсоединив нижнюю стяжную пружину, снимаем переднюю колодку ваз 2111.

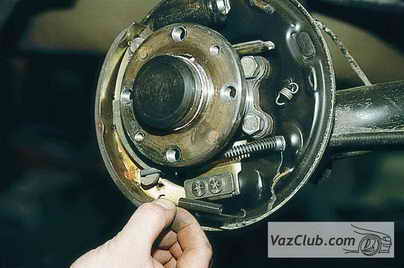

Снимаем нижнюю стяжную пружину.

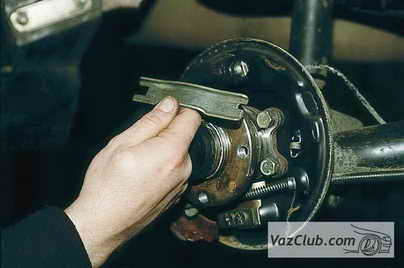

Снимаем разжимную планку.

Отсоединив направляющую пружину от задней тормозной колодки ваз 2110, выводим рычаг ручного привода колодок из наконечника троса.

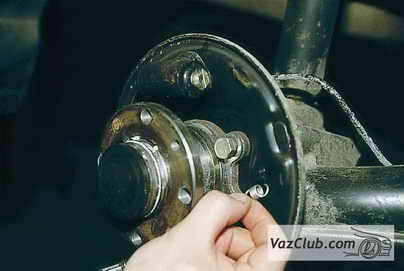

Для замены направляющей пружины колодки извлекаем ее из отверстия щита тормозного механизма.

Расшплинтовываем ось рычага ручного привода колодок.
Вынимаем ось и переставляем рычаг на новую колодку ваз 2112.
Зашплинтовываем ось.

Устанавливаем новые колодки в обратной последовательности.

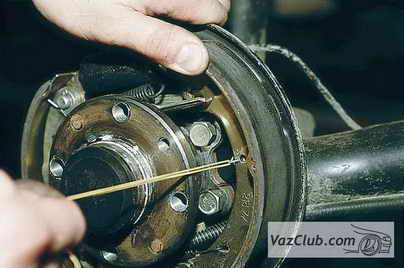

Для удобства сборки направляющей пружины с колодкой зацепляем за крючок пружины провод или шнур длиной примерно 0,5 м.

Натягивая пружину, вставляем ее конец в отверстие колодки.

Вытягиваем проводок.

После установки новых тормозных колодок нужно отрегулировать стояночную тормозную систему ваз 2112 (см. Снятие узлов и регулировка стояночной тормозной системы).
