Проверка и ремонт коленвала и маховика Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2

При осмотре коленвала трещины не допускаются, в местах соприкосновения коленвала с сальниками, царапины и вмятины также не допускаются

Разрешимые биения поверхностей коленвала

КОЛЕНВАЛ.
Установите коленчатый вал ваз 2114 крайними коренными шейками на две призмы и проверьте индикатором биения.

Для проверки биения используется специальный индикатор, перед проверкой необходимо установить коленвал на 2-е призмы.

– Биение коренных шеек и посадочной поверхности под главную шестерню масляного насоса допускается не больше 0,03 миллиметра.
– Биение посадочной поверхности под маховик ваз 2114, ваз 2115, ваз 2113, лада самара 2 допускается не больше 0,04 миллиметра.
– Биение посадочной поверхности под шкивы, в местах соприкосновения с сальниками клапанов допускается не больше 0,05 миллиметра.

Шатунные шейки необходимо шлифовать, если имеются риски или износ превысил более чем 0,03 миллиметра, овальность шеек допускается не больше чем 0,03 миллиметра.

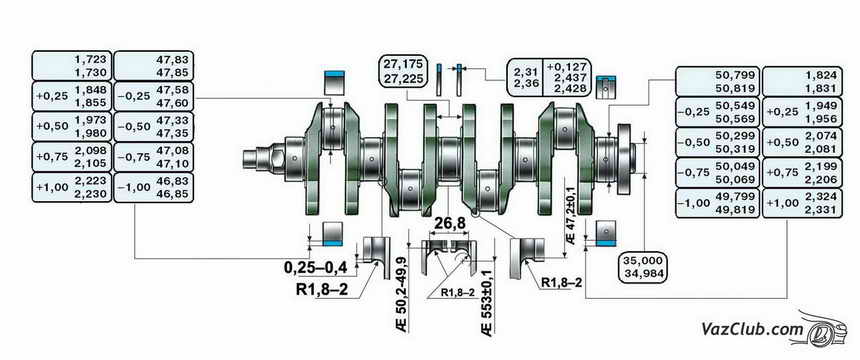

Основные размеры коленвала

Шлифуйте шейки с уменьшением диаметра до ближайшего ремонтного размера.

После шлифовки конусность и овальность шеек не должна превышать 0,005 миллиметра.
Смещение осей шеек после завершения шлифовки должно быть в допустимых пределах ±0,35 миллиметров.

Вал установите на призмы, при этом ось шатунной шейки 1-го цилиндра должна быть в плоскости, через которых проходят оси шеек. Индикатор покажет смещение шейки первого цилиндра относительно второй, третьей и четвертой шейки.

После шлифовки следует отполировать шейки пастой ГОИ. После шлифовки заглушки масляных каналов следует снять , и обработать фрезой гнезда заглушек. Коленвал следует хорошенько промыть и продуть сжатым воздухом, затем запрессовать новые заглушки и закернить каждую их них.

ВКЛАДЫШЫ.
Вкладыши всегда следует устанавливать только новые, в случае износа. Проверка зазора между вкладышами и шейками коленвала ваз 2114 следует измерять расчетом, для этого используется специальная проволока

– на отчищенные шейки вкладышей положите отрезок пластмассовой проволоки.

– следует установить шатун на шейку с крышкой или крышку коренного подшипника, и закрепите их при помощи гаек или болтов. Гайки затягиваются натяжением 5,2 кгс м, болты затягиваются натяжением 8,2 кгс м.

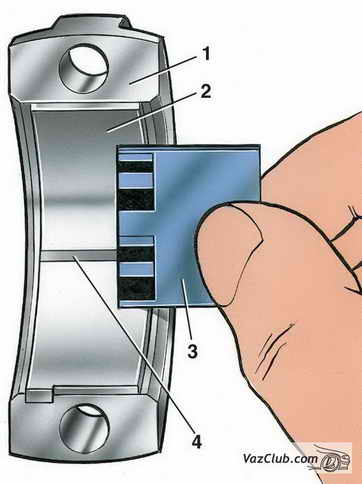

Измерение зазора в шатунном подшипнике: 1 – сплющенная калиброванная пластмассовая проволока; 2 – вкладыш; 3 – крышка шатуна; 4 – шкала для измерения зазора

– После снятия крышки зазор характеризуется величиной сплющенной проволоки.

В случае если зазор менее 0,1 миллиметра для шатунных шеек и 0,15 миллиметра для коренных шеек, вкладыши можно повторно установить. Номинальный зазор для коренных шеек составляет в пределах от 0,026 до 0,073 миллиметра, для шатунных шеек составляет от 0,02 до 0,07 миллиметра.

Если зазор превышает предельное значение, вкладыши следует заменить.

При шлифовании шеек коленвала до ремонтных размеров, вкладыши ваз 2113, ваз 2114, ваз 2115 следует заменить.

УПОРНЫЕ ПОЛУКОЛЬЦА.
Упорные полукольца при больших износах всегда следует заменять только на новые.

В случае если зазор коленвала превышает значения 0,35 миллиметра, полукольца заменяются новыми. При покупке полуколец следует учитывать, чтобы осевой зазор был от 0,06 до 0,26 миллиметра. Полукольца могут быть увеличенными на 0,127 миллиметра от номинальной величины.

Проверка осевого свободного хода коленчатого вала

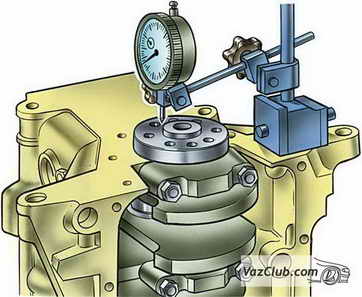

Осевой зазор коленвала проверятся при помощи специального индикатора.

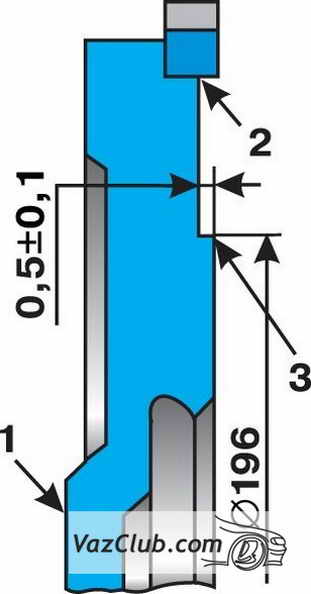

Маховик: 1 – поверхность, прилегающая к фланцу коленчатого вала; 2 – место проверки поверхности для крепления сцепления; 3 – место проверки биения опорной поверхности ведомого диска сцепления.

МАХОВИК.

Зубчатый обод маховика ваз 2115 не должен быть поврежденным.

На поверхности соприкосновения маховика к фланцу коленвала, и на поверхности под ведомый диск сцепления не должно быть царапин. Значение плоскостности должно быть в пределах до 0,06 миллиметра.

Царапины следует удалять, снимая металл толщиной, не превышающей 1 миллиметр. При проточке не следует затрагивать обод, при выдержанном размере от 0,5 до ±0,1 миллиметра.

Устанавливая маховик лада самара 2, следует его отцентровать с проверкой на биения в плоскостях два и три. Значение биения не должно превышать допустимых значений 0,1 миллиметра.
