Снятие и разборка задней подвески Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2

Установите автомобиль лада самара 2 на подъемник или смотровую канаву. Откройте дверцу багажника лада самара 2 и снимите в багажном отсеке катушки с ремнями безопасности, боковую и заднюю облицовки. Ослабьте гайки крепления амортизаторов к кузову, удерживая шток ключом А. 57070.
Снимите колпаки колес и ослабьте гайки крепления задних колес. Вывесите заднюю часть автомобиля и снимите колеса.
Снимите тросы стояночной тормозной системы в сборе, для чего:

– отсоедините крепление тросов к кузову и к рычагам подвески;
– снимите тормозные барабаны ваз 2114;
– отсоедините наконечники тросов от рычагов ручного привода тормозных колодок, а фланцы наконечников оболочки от тормозных щитов.

Отсоедините тормозные шланги от трубопроводов рабочей тормозной системы, приняв меры, предотвращающие утечку тормозной жидкости.
Отсоедините упругий рычаг привода регулятора давления задних тормозов от кронштейна рычага подвески, сняв стопорную шайбу, а затем серьгу с оси.

Крепление амортизатора: 1 – защитный кожух; 2 – буфер хода сжатия; 3 – опорная шайба; 4 – изолирующая прокладка пружины; 5 – верхняя опорная чашка пружины подвески; 6 – подушки крепления штока амортизатора; 7 – нижняя опорная чашка пружины; 8 – амортизатор; 9 – болт крепления амортизатора; 10 – болт крепления оси ступицы колеса; 11 – тормозной барабан; 12 – подшипник ступицы; 13 – ступица колеса; 14 – ось; 15 – гайка; 16 – стопорное кольцо; 17 – установочный штифт; В – точка для ориентации амортизатора

Опустите автомобиль, подставив подставки 67.7822.9512 с опорами 67.7822.9532 под кронштейны рычагов подвески. Отверните гайки крепления амортизаторов к кузову ваз 2115 и снимите шайбу 3 и резиновые подушки 6.
Установите под передние колеса автомобиля упоры и, подняв заднюю часть автомобиля, снимите пружины, защитные кожуха 1 штоков и буфера 2 хода сжатия.
Отсоедините кронштейны крепления рычагов подвески от лонжеронов кузова и снимите балку задней подвески в сборе с амортизаторами.
Отсоедините амортизаторы от рычагов подвески. При необходимости замены щита тормозного механизма или ступицы колеса снимите тормозные колодки, отверните болты 10 крепления оси ступицы колеса и щита тормоза к фланцу рычага подвески ваз 2114 и снимите щит и ось 14 в сборе со ступицей 13 и подшипником 12.

ПРИМЕЧАНИЕ
Не рекомендуется без необходимости спрессовывать ступицу ваз 2113, 2114, 2115, лада самара 2 с подшипников оси, так как они при этом обычно разрушаются.

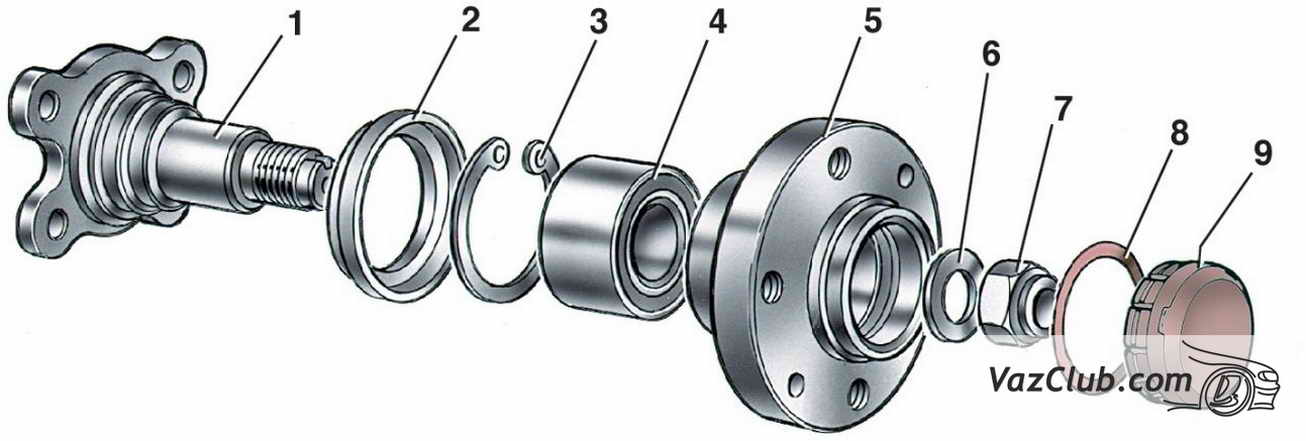

Детали ступицы заднего колеса: 1 – ось ступицы; 2 – грязеотражательное кольцо; 3 – стопорное кольцо; 4 – подшипник; 5 – ступица колеса; 6 – упорная шайба; 7 – гайка; 8 – уплотнительное кольцо; 9 – колпак ступицы

При необходимости замены подшипника, первоначально выпрессовывайте ось 1 ступицы, при этом внутренняя половина внутреннего кольца подшипника может остаться на оси. Его снимите универсальным съемником, используя специальные лыски на оси. Затем снимите стопорное кольцо 3 и выпрессуйте подшипник 4, прикладывая нагрузку на внутреннее кольцо подшипника. Перед выпрессовкой подшипника тщательно очистите внутреннюю полость, особенно на выходе подшипника, чтобы не допустить выкрашивания кромки ступицы ваз 2114.
При износе или повреждении резинометаллических шарниров рычагов подвески отверните гайки с болтов и разъедините кронштейны и рычаги подвески. Приспособлением 67.7823.9537 выпрессуйте из втулок рычагов резинометаллические шарниры ваз 2113.
