Сборка и разборка отопителя Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2

Отопитель с воздухопроводами, соплами вентиляции и рычагами отопления: 1 – отопитель в сборе; 2 – кожух защитный; 3 – уплотнитель; 4 – воздухопровод передний; 5 – воздухопровод задний; 6 – воздухопровод правый; 7 – сопло правое; 8 – воздухопровод боковой правый; 9 – сопло боковое правое; 10 – корпус промежуточный; 11 – сопло центральное; 12 – тяга заслонки обогрева ветрового стекла; 13 – рычаги управления отопителем; 14 – рукоятка управления заслонкой обогрева ветрового стекла; 15 – рукоятка управления отопителем; 16 – пластина символов; 17 – рукоятка управления заслонкой обогрева ног; 18 – воздуховод правый; 19 – воздуховод обогрева салона; 20 – тяга заслонки управления отопителем; 21 – тяга управления краном отопителя; 22 – кран отопителя; 23 – тяга заслонки обогрева ног

Перед разборкой отопителя лада самара 2 снимите скобы с оболочек тяг 12, 20, 21, 23 на кожухах отопителя и тяги с рычагов привода заслонок.

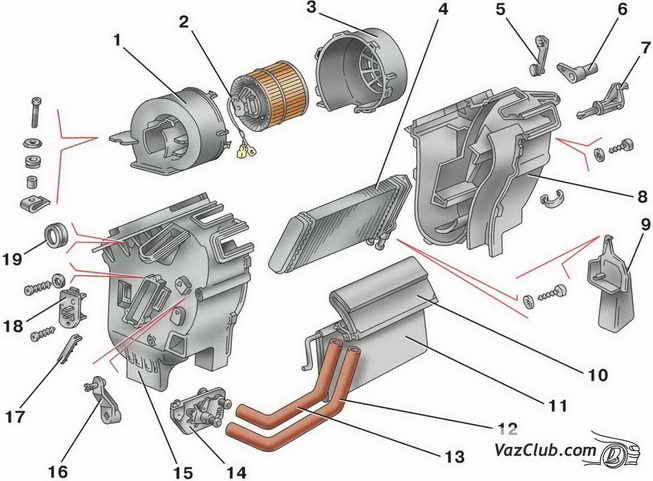

Детали отопителя: 1 – левый кожух вентилятора; 2 – электродвигатель отопителя; 3 – правый кожух вентилятора; 4 – радиатор; 5 – тяга привода заслонки обогрева ветрового стекла; 6 – рычаг привода заслонки внутренний; 7 – рычаг привода заслонки наружный; 8 – правый кожух отопителя; 9 – винт; 10 – заслонка канала обдува ног; 11 – заслонка управления отопителем; 12 – подводящий шланг; 13 – отводящий шланг; 14 – кран отопителя; 15 – рычаг привода заслонки обогрева ног; 16 – левый кожух отопителя; 17 – хомут; 18 – резистор добавочный; 19 – кольцо уплотнительное

Ослабьте хомуты крепления шлангов 12 и 13 на кране 14 и радиаторе 4 отопителя ваз 2113 и снимите шланги. Выверните три винта крепления радиатора и извлеките его из отопителя.
Отсоедините резистор от кожуха отопителя. Разъедините кожухи 1 и 3, сняв предварительно скобы их крепления. Снимите вентилятор в сборе, открутив два винта крепления. Отсоедините опору 17 от кожуха 15 и выньте заслонку 11 управления отопителем.

ПРИМЕЧАНИЕ
Для избежания нарушения балансировки не допускается снимать рабочее колесо вентилятора ваз 2115 с вала электродвигателя.

Сборку отопителя выполняйте в обратном порядке. Перед сборкой осмотрите состояние кожухов отопителя ваз 2114, заслонки и уплотнителей. При необходимости уплотнители заслонок и уплотнитель воздухопровода ветрового стекла приклейте клеем 88 НП-35. Обратите внимание на правильность установки уплотнительных прокладок и на надежность затягивания стяжных хомутов шлангов.
