Регулировка фар Нива 2121, Ваз 2131, Лада 4х4

cхема регулировки света фар нива 2121, нива 2131

Схема регулировки света фар

Выберите ровную горизонтальную площадку в пределах базы автомобиля ваз 2131 на расстоянии 5 м от экрана – светлой стены здания, гаража и т.п. Можно использовать лист фанеры или оргалита размером 1х2 м. Заправьте автомобиль, положите на штатные места инструмент и запаску, проверьте давление в шинах всех колес lada 4x4, niva. В темное время суток поставьте машину на выбранной площадке перпендикулярно экрану, расстояние между фарами и экраном должно быть 5 м. Усадите на водительское сиденье помощника или положите груз 75 кгс и слегка качните автомобиль сбоку для установки подвесок.
Измерьте расстояние от центров фар до пола, на этой высоте проведите линию на экране, а на 120 мм ниже нее – вторую (если установлен корректор фар, вторую линию чертят на 65 мм ниже первой). Начертите на экране вертикальную осевую линию (расстояния от нее до центров левой и правой фары ваз 2121 должны быть равны) и линии, соответствующие центрам фар.
Установите ручку корректора фар (если имеется) в положение минимальной загрузки. Одну из фар закройте куском картона, фанеры и т.п. Включите ближний свет фар автомобиля. Напротив выемок в ободке оптического элемента и решетки радиатора расположены винты регулировки фары. Регулировочными винтами добейтесь, чтобы верхняя граница светового пятна (горизонталь) совпадала с нижней линией, а место излома пучка (точка пересечения горизонтального и наклонного участка) – с вертикальной линией центра фары ваз 2131.
Для регулировки пучка света фары ваз 2121 в вертикальной плоскости винты C и D поворачивают в одинаковом направлении и на одинаковое число оборотов. Разница в оборотах одного винта без коррекции другого не должна превышать 3-х оборотов.
В горизонтальной плоскости фары регулируются также винтами C и D, но вращением их в разных направлениях. Например, если один винт поворачивается на один оборот по часовой стрелке, то второй винт надо повернуть на один оборот против часовой стрелки.
Отрегулируйте вторую фару нива 2131, закрыв первую.

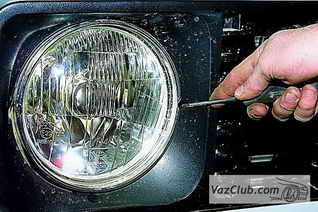

регулировка фарКрестообразной отверткой поворачиваем наружный винт С регулировки пучка света правой фары.

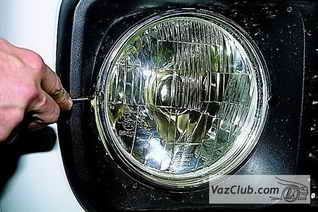

регулировка угла световых лучейКрестообразной отверткой поворачиваем внутренний винт D регулировки пучка света правой фары ваз 2121.
