Снятие и установка регулятора давления задних тормозов Нива 2121, Ваз 2131, Лада 4х4

Работу проводим на смотровой канаве или подъемнике.

Отсоединяем наконечник рычага регулятора от тяги кронштейна заднего моста нива 2121 (см. Проверка работоспособности и регулировка привода регулятора давления задних тормозов).

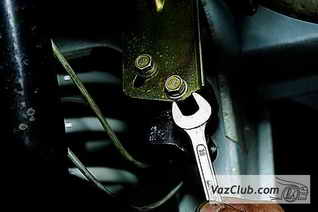

Ключом «на 10» отворачиваем гайку болта крепления обоймы опорной втулки к кронштейну.

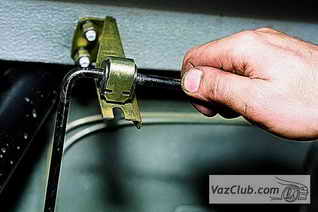

Выводим обойму опорной втулки рычага из прорези кронштейна.

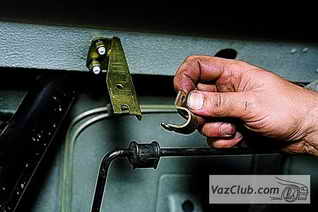

Снимаем обойму с опорной втулки.

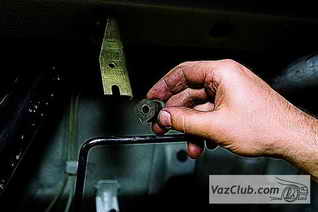

Разжав опорную втулку,…

…снимаем ее с рычага нива 2121.

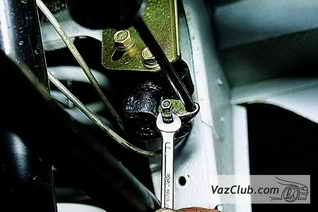

Ключом «на 8» отворачиваем болт крепления стопорной пластины рычага к оси регулятора.

Вынимаем конец рычага из отверстия оси регулятора нива 2131.

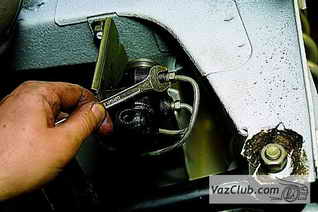

Ключом «на 10» или специальным отворачиваем штуцеры крепления двух тормозных трубок нива 2131 к регулятору давления задних тормозов.

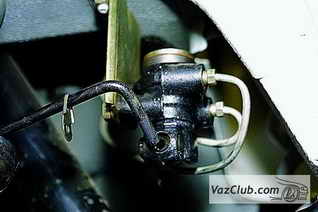

Отводим тормозные трубки.

Ключом «на 13» отворачиваем два болта крепления корпуса регулятора к кронштейну…

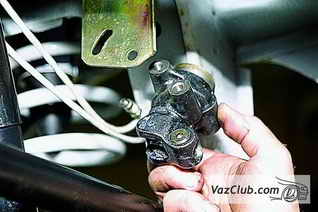

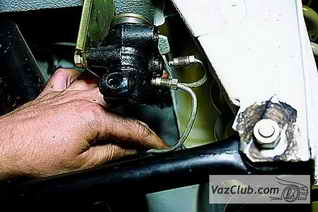

…и снимаем регулятор нива 2121.

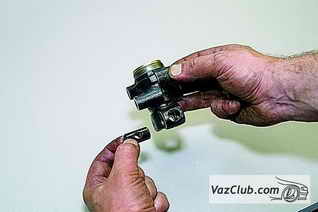

Вынимаем ось из корпуса регулятора давления.

Для снятия кронштейна регулятора давления ваз 2121…

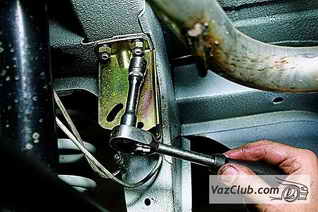

…головкой «на 13» отворачиваем две гайки крепления кронштейна к кузову.

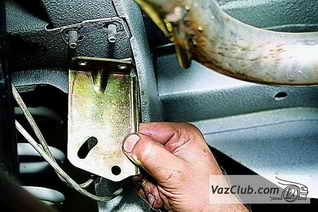

Снимаем кронштейн.

Для снятия кронштейна опорной втулки рычага…

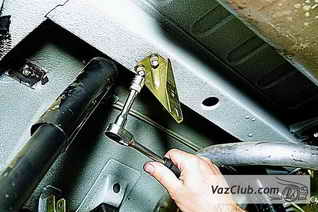

…головкой «на 13» отворачиваем две гайки крепления кронштейна к кузову.

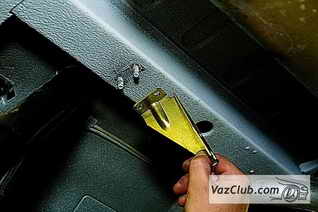

Снимаем кронштейн опорной втулки рычага.

Для снятия тяги соединения рычага регулятора давления с кронштейном заднего моста ваз 2131…

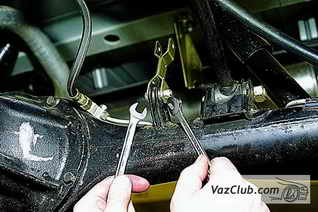

…двумя ключами «на 10» отворачиваем гайку болта крепления тяги.

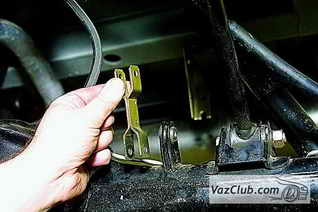

Вынув болт, снимаем тягу.

Установку деталей привода регулятора давления задних тормозов ваз 2121 проводим в обратной последовательности. Регулируем привод автомобиля (см. Проверка работоспособности и регулировка привода регулятора давления задних тормозов).
Наносим тонкий слой графитовой смазки на ось регулятора и выступающую часть поршня. Закладываем 5–6 г этой же смазки в защитный чехол регулятора давления ваз 2131 и устанавливаем его на место.
