Электродвигатель отопителя Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

Данные для проверки

Частота вращения вала при нагрузке электродвигателя крыльчаткой при напряжении 12 В и температуре (25±10)°С, мин-1 3000±150
Потребляемая сила тока при указанной нагрузке и частоте вращения, не более, А 4,5
Малая частота вращения вала якоря с крыльчаткой, мин-1 2200±150
Потребляемая сила тока при частоте вращения якоря 2200 мин-1, не более, А 2,7

Схема включения электродвигателя вентилятора отопителя ваз 2107: 1 — монтажный блок; 2 — переключатель электродвигателя отопителя; 3 — дополнительный резистор; 4 — электродвигатель отопителя; 5 — выключатель зажигания; А — к выводу "30" генератора

Электродвигатель МЭ-255 — постоянного тока с возбуждением от постоянных магнитов. Схема включения электродвигателя ваз 2104, ваз 2105, ваз 2107.
При включении в цепь питания электродвигателя дополнительного резистора 3 вал якоря вращается с уменьшенной частотой. Резистор крепится двумя пружинными шайбами в кожухе вентилятора отопителя. Величина сопротивления резистора — 1,5 Ом при 20°С.
Неисправный электродвигатель рекомендуется, как правило, заменять новым. Единственно возможный ремонт — это зачистка коллектора.

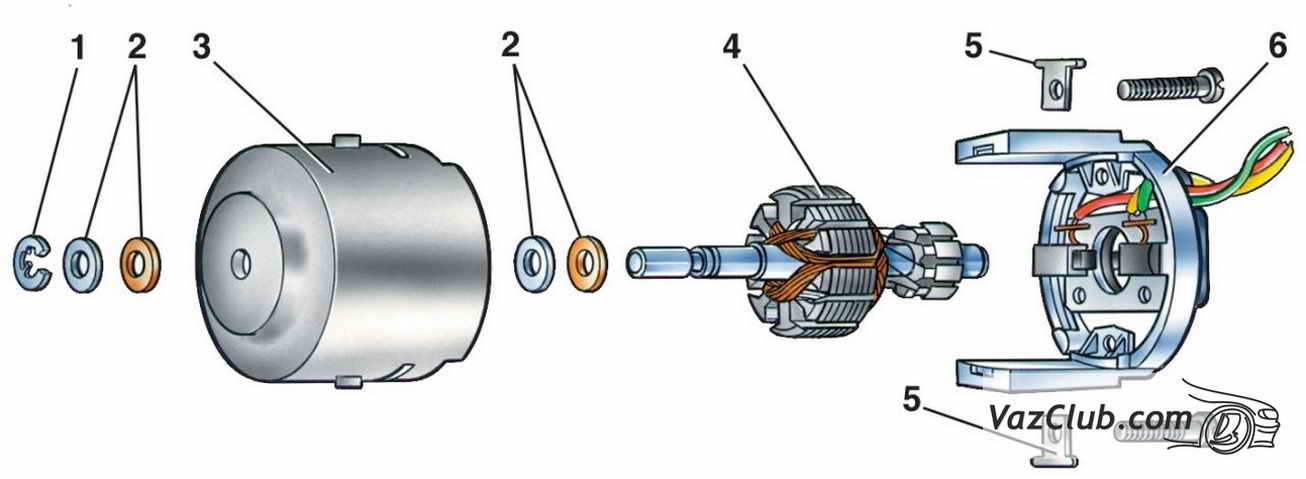

Детали электродвигателя отопителя ваз 2104: 1 — стопорная шайба; 2 — шайбы; 3 — корпус; 4 — якорь; 5 — сухари; 6 — крышка

Для разборки электродвигателя ваз 2104, ваз 2105, ваз 2107 необходимо отвернуть винты крепления крышки 6 и снять ее. Затем следует снять с вала якоря стопорную шайбу 1 и вынуть якорь 4 из корпуса. Сборка производится в обратном порядке.
Проверка технического состояния аналогична описанной выше для электродвигателя очистителя ветрового стекла ваз 2104.
