Регулировка света фар Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

Направление световых пучков фар должно быть таким, чтобы дорога перед автомобилем ваз 2104 была хорошо освещена, а водители встречного транспорта не ослеплялись при включении ближнего света.

Вид на блок-фару из моторного отсека: 1 — винт регулировки пучка света в горизонтальном направлении; 2 — кожух фары; 3 — штепсельная колодка; 4 — установочный винт; 5 — винт регулировки пучка света в вертикальном направлении

Регулируются фары ваз 2104, ваз 2105, ваз 2107 вращением винтов 1, 5, которые поворачивают оптический элемент в вертикальной и горизонтальной плоскостях.
Удобнее всего регулировать фары с помощью передвижных оптических приборов. Если их нет, то регулировку можно проводить с помощью экрана.
Поставьте полностью заправленный и снаряженный автомобиль ваз 2105, с нагрузкой 735 Н (75 кгс) на сиденье водителя, на ровной горизонтальной площадке в 5 м от гладкой стены или какого-либо экрана (щит фанеры размером около 2x1 м и т.п.) так, чтобы ось автомобиля была ему перпендикулярна. Перед разметкой экрана удостоверьтесь, что давление воздуха в шинах нормальное, а затем качните автомобиль сбоку, чтобы установились пружины подвесок.

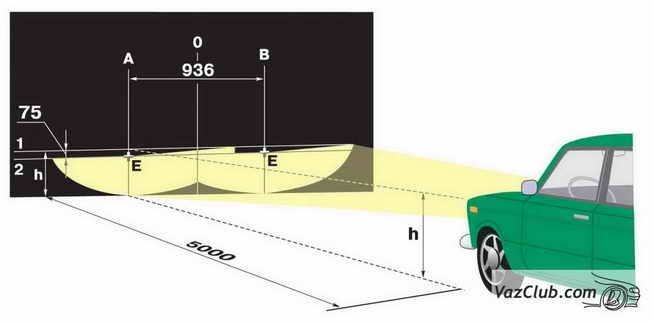

Схема регулировки света фар

Начертите на экране вертикальные линии: осевую 0 и линии А и В, проходящие через точки Е, соответствующие центрам фар. Эти линии должны быть симметричны относительно осевой линии автомобиля ваз 2104, ваз 2105, ваз 2107. На высоте h, соответствующей расстоянию центров фар от пола, проведите линию 1 и ниже ее на 75 мм — линию 2 центров световых пятен.
Установите ручку гидрокорректора фар на панели приборов в положение, соответствующее нагрузке автомобиля одним водителем. Если на автомобиле отсутствует гидрокорректор фар ваз 2107, то поверните установочные винты 4, вставленные в блок-фары вместо рабочих цилиндров гидрокорректора, в крайнее левое положение.
Включите ближний свет фар. Последовательно, сначала для правой фары (левая закрывается куском картона или темной материи или отключается), а затем для левой (правая закрыта) отрегулируйте винтами 1 и 5 световые пучки фар ваз 2104, ваз 2105, ваз 2107.
У правильно отрегулированных фар верхняя граница световых пятен должна совпадать с линией 2, а точки пересечения горизонтального и наклонного участков световых пятен — с точками Е.
