Регулировка замка двери Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

Замок передней левой двери ваз 2104: 1 — рычаг внутреннего привода замка; 2 — пружина рычага блокировки замка; 3 — рычаг наружного привода; 4 — тяга выключателя замка; 5 — тяга кнопки блокировки замка; 6 — скоба; 7 — кнопка блокировки замка; 8 — поводок тяги наружного привода; 9 — наружная ручка замка; 10 — выключатель замка; 11 — пружина сухаря; 12 — сухарь фиксатора; 13 — ротор замка; 14 — тяга наружного привода; 15 — корпус фиксатора замка; 16 — храповик замка; 17 — пружина центрального валика; 18 — валик выключения замка; 19 — центральный валик; 20 — рычаг блокировки замка; 21 — тяга внутреннего привода замка

Дпя правильной работы замка двери отрегулируйте положение корпуса фиксатора 15 замка, предварительно ослабив болты крепления.
Если дверь ваз 2105 закрывается слишком туго, сместите фиксатор наружу и затяните болты.
Если дверь ваз 2107 закрывается слабо, фиксатор сместите внутрь.
Если дверь при закрывании опускается — сместите фиксатор вверх и, если приподнимается (провисание в открытом положении) сместите фиксатор вниз.
Перед регулировкой замка рекомендуется очертить контур фиксатора на стойке кузова лада классика.

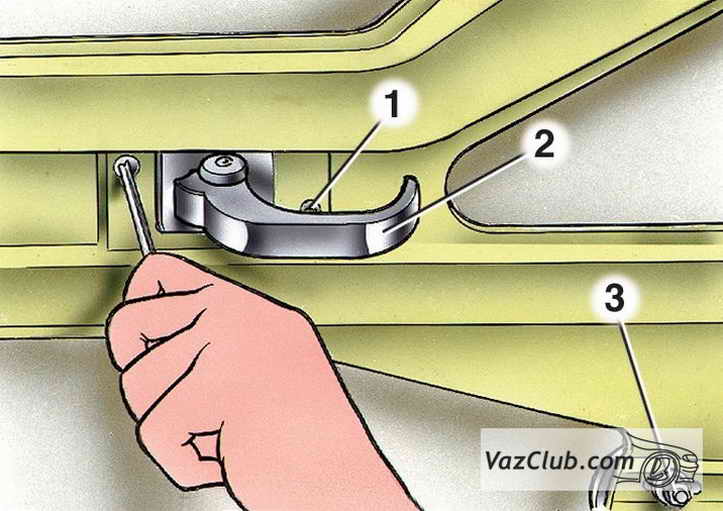

Крепление внутренней ручки привода замка двери: 1 — винт крепления ручки; 2 — внутренняя ручка; 3 — гайка крепления оси натяжного ролика троса стеклоподъемника

Если дверь ваз 2104, ваз 2105, ваз 2107 плохо отпирается внутренней ручкой 2, отрегулируйте положение ручки. Для этого ослабьте винты 1 крепления и ручку вместе с кронштейном передвиньте в нужное направление.
По окончании регулировки заверните винты крепления.
