Установка и снятие рулевого механизма Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика

Снятие. Отсоедините провода от аккумуляторной батареи и снимите облицовку выключателя звукового сигнала, используя отвертку.
Снимите рулевое колесо. Снимите обе половины облицовочного кожуха вала рулевого управления ваз 2107.

ПРИМЕЧАНИЕ
Если необходимо снять только картер рулевого механизма, отверните болт крепления нижнего конца промежуточного вала рулевого управления на валу червяка и болты крепления картера к лонжерону кузова.

Снимите щиток приборов ваз 2105 и отсоедините штепсельные колодки трехрычажного переключателя от штепсельных колодок пучка проводов.
Отсоедините провода от клемм выключателя зажигания, отвернув винты крепления и утопив фиксатор замка, снимите выключатель зажигания ваз 2104, ваз 2105, ваз 2107. Ослабьте хомут крепления корпуса переключателя указателей поворота, света фар и стеклоочисителей и снимите его.
Отверните болт крепления нижнего конца промежуточного вала к валу червяка рулевого механизма.

Детали рулевого механизма: 1 — картер рулевого механизма; 2 — уплотнитель вала; 3 — промежуточный вал; 4 — верхний вал; 5 — фиксирующая пластина передней части кронштейна; 6 — кронштейн крепления вала рулевого управления; 7 — верхняя часть облицовочного кожуха; 8 — втулка подшипника; 9 — подшипник; 10 — рулевое колесо; 11 — нижняя часть облицовочного кожуха; 12 — детали крепления кронштейна

Отверните болты крепления кронштейна 6 и снимите вал рулевого управления с кронштейном.
Отверните гайки крепления шаровых пальцев боковой и средней тяг к сошке, а затем съемником А.47035 выпрессуйте шаровые пальцы из отверстий в сошке.
Снимите картер рулевого механизма ваз 2104, ваз 2105, ваз 2107, отвернув предварительно болты его крепления к лонжерону кузова. Отверните винты крепления уплотнителя вала рулевого управления и снимите его.
Установка. Закрепив на щите передка уплотнитель 2, установите картер рулевого механизма на лонжерон, не затягивая полностью гайки болтов крепления картера лада классика.

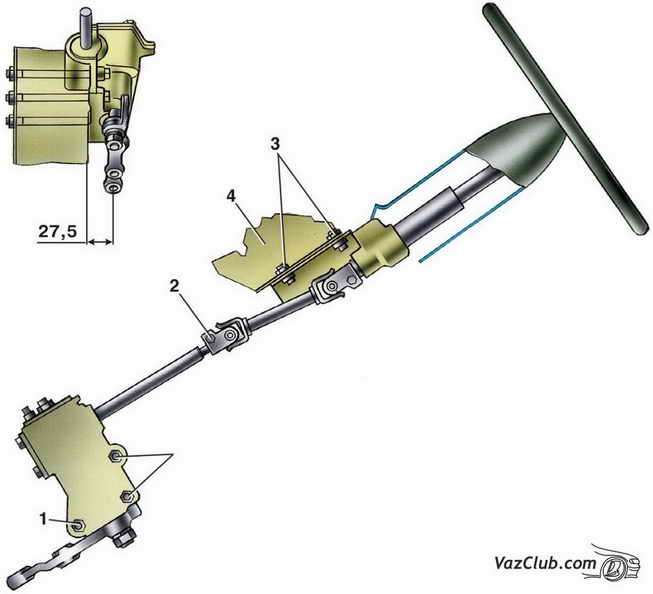

Установка рулевого механизма на автомобиль: 1 — болты крепления картера рулевого механизма; 2 — стяжной болт нижнего конца промежуточного вала; 3 — болты крепления кронштейна; 4 — кронштейн вала рулевого управления; 27,5 мм — расстояние от центра отверстия сошки до опорной поверхности картера рулевого механизма при среднем положении сошки

Специальным устройством ориентировать картер так, чтобы угол a не превышал 32°, а зазор между валом и педалью тормоза был не менее 5 мм. Затем полностью затяните гайки болтов крепления картера ваз 2107.

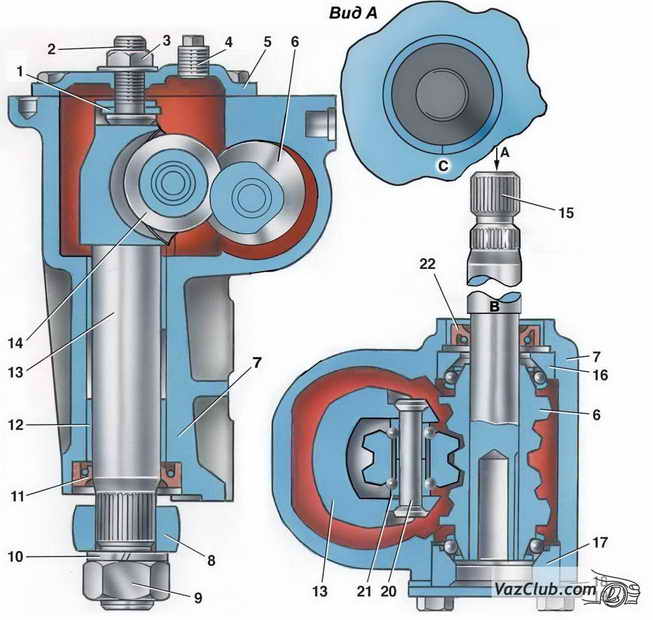

Разрез картера рулевого механизма: 1 — пластина регулировочного винта вала сошки; 2 — регулировочный винт вала сошки; 3 — гайка регулировочного винта; 4 — пробка маслоналивного отверстия; 5 — крышка картера рулевого механизма; 6 — червяк; 7 — картер рулевого механизма; 8 — сошка; 9 — гайка крепления сошки к валу; 10 — шайба пружинная; 11 — сальник вала сошки; 12 — втулка вала сошки; 13 — вал сошки; 14 — ролик вала сошки; 15 — вал червяка; 16 — верхний шарикоподшипник; 17 — нижний шарикоподшипник; 18 — регулировочные прокладки; 19 — нижняя крышка подшипника червяка; 20 — ось ролика; 21 — шариковый подшипник ролика; 22 — сальник вала червяка; В, С — метки

Установите сошку рулевого механизма ваз 2105 в среднее положение, для чего совместите метки на картере и на валу червяка.
Установите временно на вал колесо так, чтобы спицы были расположены горизонтально и в этом положении соедините вилку карданного шарнира промежуточного вала рулевого управления с валом червяка, затем прикрепите к кузову кронштейн вала рулевого управления.
Снимите рулевое колесо и наденьте на вал рулевого управления переключатель указателей поворота, света фар и стеклоочистителей.
Установите рулевое колесо на вал в первоначальное положение и, нажимая на рулевое колесо ваз 2104, проверьте отсутствие радиального перемещения вала. При радиальном перемещении замените верхний вал рулевого механизма или его подшипники.
Проверьте плавность и легкость вращения рулевого колеса в обоих направлениях, затем затяните гайку крепления рулевого колеса и закерните ее в трех точках. Сдвиньте корпус переключателя указателей поворота, света фар и стеклоочистителя в сторону рулевого колеса до упора и затяните хомут крепления переключателя.
Соедините провода с клеммами включателя зажигания и закрепите выключатель винтами на кронштейне вала рулевого управления ваз 2104.
Присоедините штепсельные колодки переключателя указателей поворота, света фар и стеклоочистителя к штепсельным колодкам пучка проводов автомобиля.
Установите на вал две половины облицовочного кожуха и скрепите их винтами. Установите на рулевое колесо выключатель звукового сигнала.
Установите на сошке шаровые пальцы средней и боковой левой тяги и закрепите их гайками.
Отрегулируйте схождение передних колес и проверьте усилие на рулевом колесе, которое при повороте колес на гладкой плите не должно превышать 196 Н (20 кгс) (при замере на ободе колеса).

ПРИМЕЧАНИЕ
Можно отдельно собрать вал рулевого управления с переключателем указателей поворота, света фар и рулевым колесом, и установить этот узел на автомобиль.

Для крепления узла установите спицы рулевого колеса ваз 2104 горизонтально и соедините вал червяка с нижним концом промежуточного вала рулевого управления.
Неполностью завернув болты крепления кронштейна, поверните несколько раз рулевое колесо в обе стороны, затем затяните болты крепления кронштейна.
